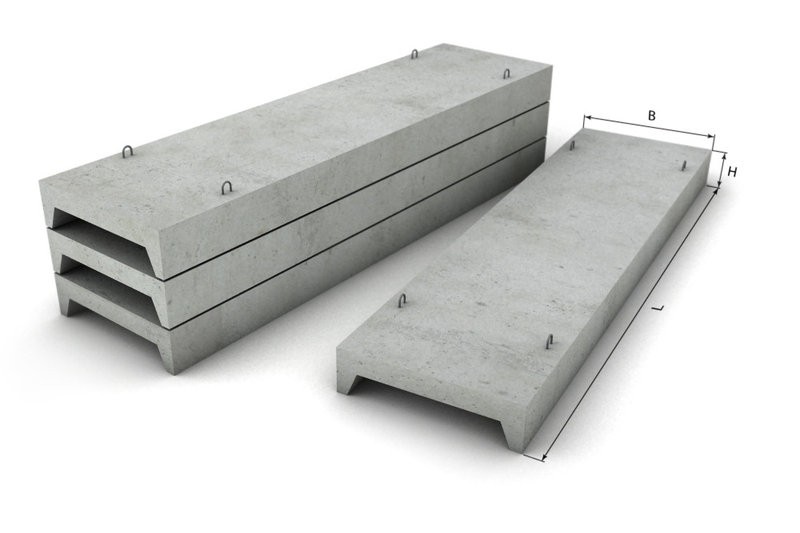

5) Подходы/сценарии усиления ребристых плит (А–Б–В)
Вариант А — локальное усиление отдельных ребер
Применяется при локальном дефиците по изгибу (например, усиление нескольких наиболее нагруженных ребер) либо при локальных повреждениях после ремонта бетона. Обычно выполняют наклейку углеродных лент/ламелей по нижней зоне ребра в пролётной части. При необходимости усиления приопорных зон дополняют U-образными охватами (обёртками) для работы по срезу.
Ограничения: локальность должна быть подтверждена расчётом и фактическим распределением нагрузок. Если нагрузка распределяется на группу ребер или нарушена совместная работа полки, локальная схема может не дать ожидаемого эффекта.
Вариант Б — комплексное усиление по пролёту и по приопорным зонам
Применяется при системном дефиците несущей способности/жёсткости или при изменении назначения здания. Выполняют усиление всех (или расчетно требуемых) продольных ребер по изгибу, а также приопорных зон по срезу. Дополнительно решают вопросы трещиностойкости и деформаций, включая контроль прогибов до и после работ.
Ограничения: требуется стабильное основание, возможность соблюдения технологических условий по влажности/температуре, а также проектное решение по огнестойкости и защите усиления.
Вариант В — альтернативные решения (когда СВА не подходит или недостаточно)

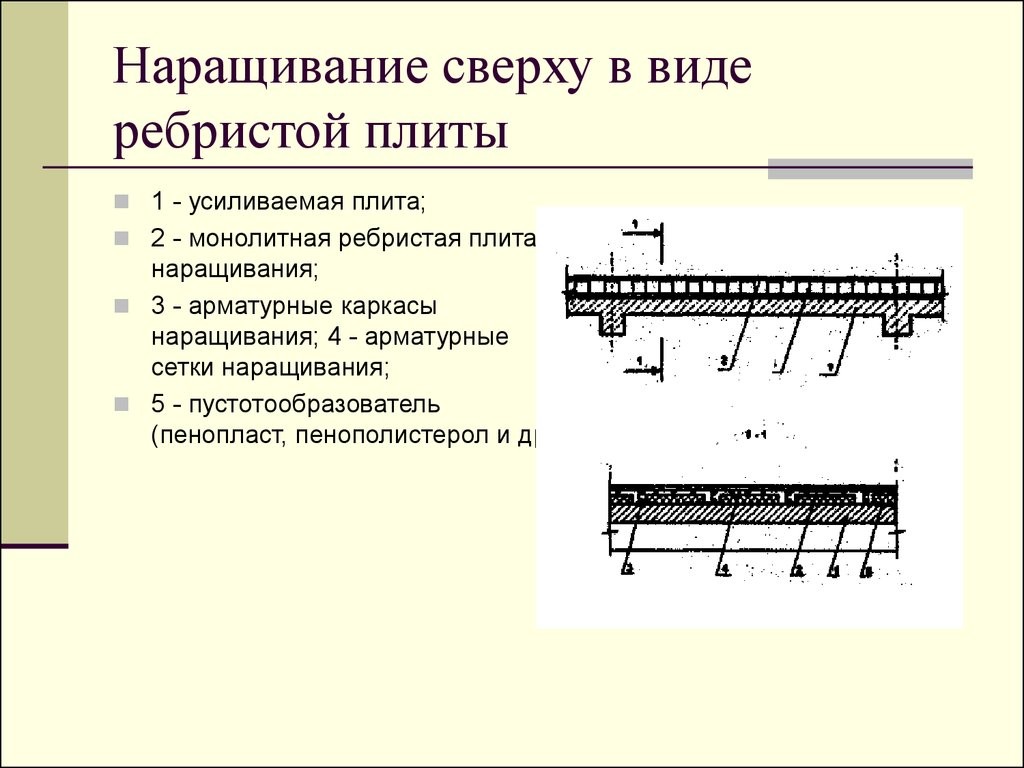

Применяется, если невозможно обеспечить надёжную адгезию (постоянное увлажнение, конденсация, слабый бетон у поверхности), если требуются кратные приросты несущей способности, либо если ограничения по огнестойкости/температуре исключают полимерное связующее без сложной защиты. Альтернативы: устройство дополнительных балок/опор, наращивание сечения ребер и полки (железобетонная обойма/надбетонка по проекту), усиление стальными элементами, изменение схемы передачи нагрузок.
6) Пошаговая технология усиления СВА (как инструкция)
6.1 Подготовка работ и условия безопасности
- Ограничение нагрузок и разгрузка: по возможности исключают складирование и вибрации, вводят временные ограничения на эксплуатацию. При критических дефектах предусматривают временное подкрепление.

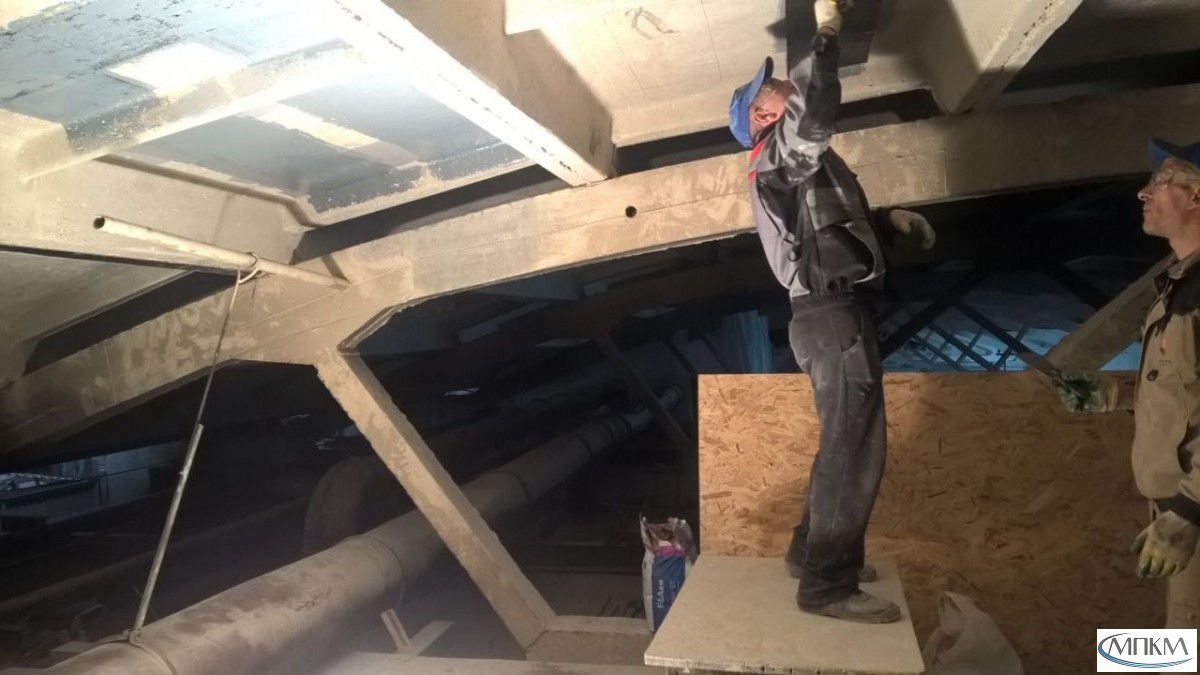

- Доступ и защита рабочих мест: работы ведутся «над головой»; требуется ограждение, защита от падения инструмента и пыли, организация вентиляции.
- СИЗ и пожбезопасность: абразивная обработка — пыль; полимерные составы — требования к защите кожи/органов дыхания и к проветриванию. Открытые источники огня и неуправляемый нагрев в зоне работ не допускаются.
6.2 Восстановление основания (если есть разрушения и коррозия)
- Удаление слабого бетона: вскрытие до прочного основания, удаление отслоений и загрязнений.
- Работы с арматурой: очистка от продуктов коррозии, оценка потери сечения, выполнение защитных мероприятий по проекту. При значимых потерях сечения вопрос решается расчётом; СВА не заменяет восстановление арматуры.
- Ремонт бетона: восстановление профиля ребра/полки ремонтными составами с обеспечением геометрии и прочности. Трещины ремонтируют по принятой схеме (инъектирование/заделка) с учётом того, «работает» трещина или нет.
- Выдержка: ремонтные зоны должны набрать требуемую прочность до наклейки СВА (критерии задаются проектом и технологией ремонтных материалов).
6.3 Подготовка поверхности под наклейку (ключевой фактор надёжности)
- Профилирование: шлифование/фрезерование для удаления цементного молочка и получения стабильной шероховатости. Основание должно быть прочным и несущим по поверхностному слою.
- Выравнивание: локальные неровности, ступеньки, наплывы устраняют, чтобы исключить пустоты и локальные концентрации напряжений.
- Скругление кромок: острые ребра недопустимы для обёрток и U-охватов — выполняют фаску/радиус по всей длине зоны усиления.
- Очистка и обеспыливание: промышленный пылесос, удаление загрязнений (масла, остатки покрытий, слабые слои).
- Контроль влажности и конденсации: влажность бетона и температура основания контролируют по программе качества. Основание должно быть сухим, а температура поверхности — выше точки росы с запасом (исключить конденсат).
- Контроль адгезионной способности: при сомнениях назначают испытания на отрыв на контрольных площадках; цель — подтвердить несущую способность поверхностного слоя, а не «красивую» поверхность.
6.4 Устройство СВА по изгибу (усиление ребер в пролёте)
- Разметка: фиксируют зоны усиления, длины, положения стыков и участков анкеровки по проекту.
- Грунтование/поровыравнивание: выполняют по системе для стабилизации основания и выравнивания пористости.
- Нанесение связующего: равномерным слоем заданной толщины (контроль расхода и времени жизни состава).

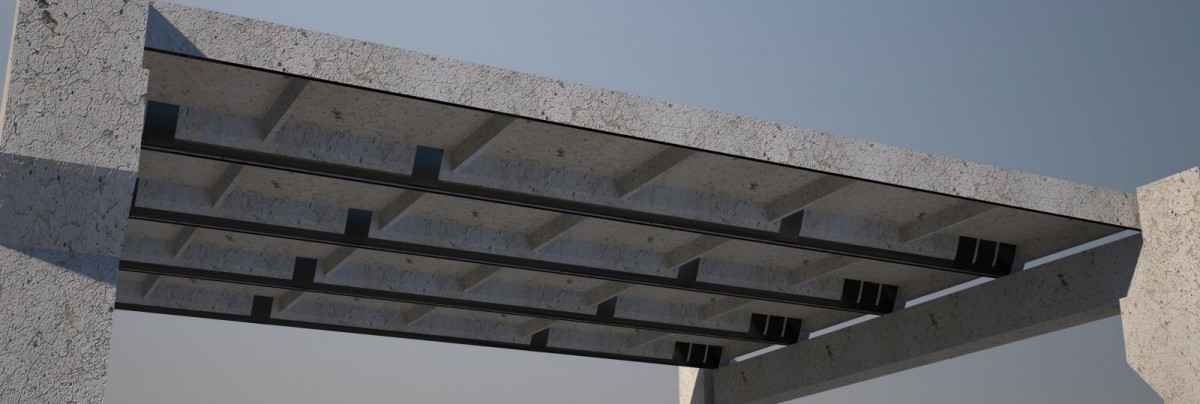

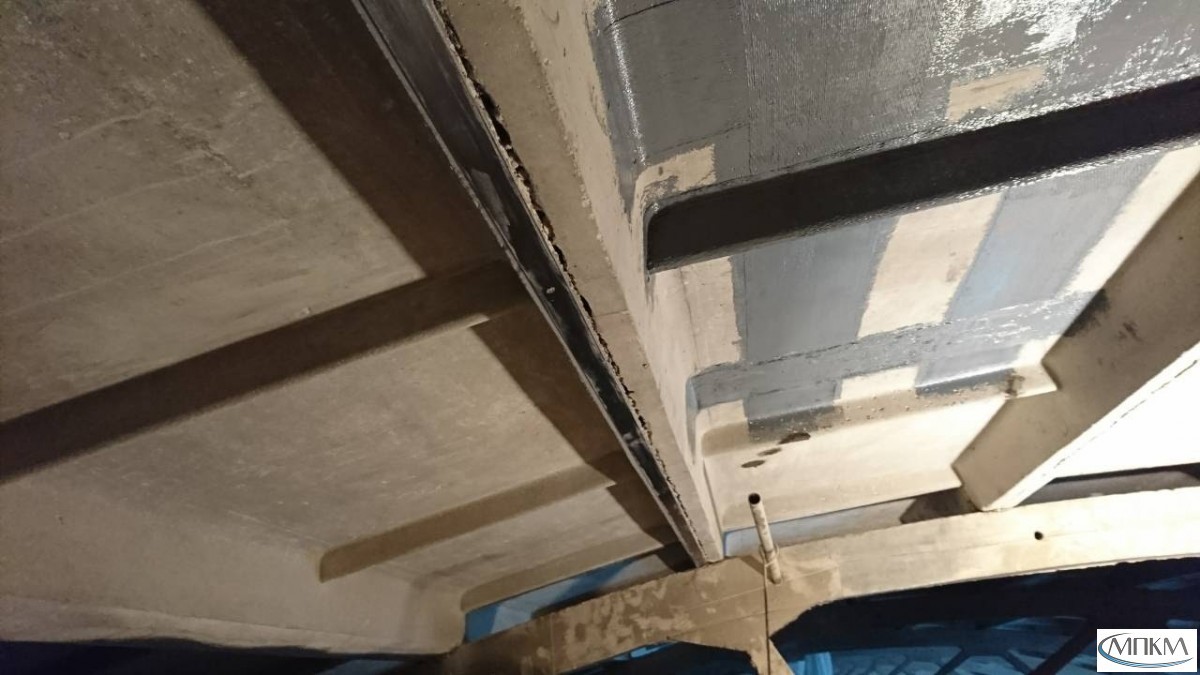

- Монтаж лент/ламелей: ориентируют волокна вдоль ребра; выполняют прикатку для удаления воздуха и обеспечения сплошного контакта.
- Анкеровка концов: по проекту предусматривают конструктивные меры против отслоения в приопорных и переходных зонах (например, обёртки, дополнительные слои ткани, специальные анкеровочные элементы). Самовольное изменение анкеровки на площадке не допускается.
6.5 Устройство СВА по срезу (приопорные зоны ребер)
- Выбор схемы: как правило — U-образные охваты ребра (с выходом на боковые поверхности и/или на нижнюю грань) либо локальные обёртки по периметру, если это конструктивно возможно.
- Контроль геометрии и углов: обязательны радиусы/фаски и отсутствие «переломов» ткани на острых кромках.
- Соблюдение перехлёстов: длины нахлёстов и размещение стыков назначаются проектом; недостаточный нахлёст — типовая причина срыва по отслоению.
6.6 Отверждение, защита и контроль качества
- Отверждение: выдержка при заданных температурно-влажностных условиях. Фиксируют параметры среды и основания (журнал контроля).
- Визуальный контроль: отсутствие складок, «сухих» зон, непропитанных участков, видимых пустот.
- Контроль пустот: простукивание/локальные проверки по программе качества; при выявлении дефектов — ремонт по регламенту системы.
- Адгезионные испытания: выборочно на контрольных участках (если предусмотрено программой качества) для подтверждения работоспособности системы.
- Защитные покрытия: при УФ/агрессивной среде/влажности предусматривают защиту усиления; при требованиях по огнестойкости — отдельное проектное огнезащитное решение для зоны усиления.
- Исполнительная документация: акты скрытых работ, исполнительные схемы раскладки, протоколы контроля, сведения о партиях материалов.
7) Типовые ошибки и последствия (ошибка → почему возникает → что будет → как предотвратить)
- Наклейка на влажный бетон или при риске конденсации → не контролировали влажность/точку росы → пузыри, снижение адгезии, отслоение → вводить контроль влажности и точки росы, исключать конденсацию, устранять источники увлажнения.
- Наклейка по слабому поверхностному слою → цементное молочко не удалено, бетон «пылящий» → отрыв усиления вместе с поверхностным слоем → профилирование, обеспыливание, подтверждение несущей способности поверхности (при необходимости — испытания на отрыв).
- Острые кромки ребер → не выполнены фаски/радиусы → повреждение волокон, концентрации напряжений, преждевременный отказ → скругление кромок на всей длине усиления.
- Неверная ориентация волокон → монтаж без привязки к расчёту → усиление не работает по требуемому механизму → контроль раскроя и ориентации, маркировка перед монтажом.
- Стыки и перехлёсты «по месту» → экономия материала/ошибка ППР → отслоение в зоне стыка, локальная потеря эффекта → назначение стыков проектом, соблюдение нахлёстов и зон анкеровки по СП 164.1325800.2014.
- Игнорирование приопорной зоны → усилили пролёт на изгиб, но не проверили срез → смещение предельного состояния в приопорную часть → обязательная проверка по срезу и назначение усиления приопорных зон при наличии наклонных трещин/дефицита.
- Отсутствие решения по огнестойкости → полимерное связующее не защищено → потеря эффективности усиления при пожаре → проектное огнезащитное решение и подтверждение применимости.
8) Таблица выбора решения
| Дефект / сценарий | Цель | Схема СВА (углеволокно) | Контрольные условия | Риски / ограничения | Когда нельзя / лучше другой метод |
|---|---|---|---|---|---|
| Трещины и прогибы в пролёте, дефицит по изгибу по расчёту | Повысить несущую способность и/или снизить раскрытие трещин | Продольные ленты/ламели по нижней зоне ребер; при необходимости — усиление группы ребер по расчёту | Прочное сухое основание, отсутствие конденсации; контроль адгезии, ориентации волокон, анкеровки концов | Риск отслоения при недостаточной анкеровке; влияние трещин и деформаций основания; требования по огнестойкости | Постоянное увлажнение/протечки; слабый бетон у поверхности без возможности восстановления; требуются кратные приросты несущей способности |
| Наклонные трещины у опор, дефицит по срезу | Повысить несущую способность по срезу и ограничить развитие трещин | U-охваты ребер тканью/лентой в приопорной зоне; конструктивные меры против отслоения | Скругление кромок; контроль нахлёстов; подготовка боковых граней; соблюдение условий отверждения | Ограничение по доступу к боковым граням; риск повреждения ткани на кромках; необходимость увязки с опорным узлом | Разрушение приопорного бетона/опорного узла; необходимость переработки опирания; невозможность обеспечить непрерывность охвата |
| Коррозия арматуры и сколы защитного слоя | Восстановить долговечность и несущую способность | СВА допускается только после ремонта бетона и стабилизации причин коррозии; схема усиления — по расчёту | Контроль качества ремонтных зон, прочности основания, влажности и адгезии | Риск «запереть» коррозию под усилением при неустранённых причинах; риск отслоения на влажном основании | Активные протечки/постоянная влажность; невозможность обеспечить ремонт и защиту арматуры |
| Требования по огнестойкости/высокая температура эксплуатации | Сохранить несущую способность с учётом пожара/нагрева | СВА только с проектным огнезащитным решением и подтверждением применимости системы | Контроль совместимости огнезащиты и основания; контроль толщин и сплошности защитных слоёв | Без защиты связующее теряет свойства при нагреве; возможна потеря эффективности усиления в пожаре | Невозможность выполнить огнезащиту или обеспечить контроль качества; температуры эксплуатации вне допустимых |
| Слабая совместная работа полки и ребер, множественные вмешательства (проёмы, подвесы) | Восстановить расчётную схему и перераспределение нагрузок | СВА как часть комплексного решения (усиление ребер + конструктивные меры по восстановлению схемы) | Обследование стыков/швов, уточнение схемы и нагрузок, расчёт по системе в целом | Риск «усилить элемент», но оставить слабым узел/стык; неопределённость нагрузок при самовольных вмешательствах | Если требуется конструктивная переработка опирания/введение новых несущих элементов — предпочтительнее балки/опоры/надбетонка по проекту |
9) Вывод
- Усиление ребристых плит углеволокном применяется после обследования и поверочного расчёта: сначала подтверждается механизм дефицита (изгиб/срез/жёсткость/схема работы), затем назначается схема СВА.
- Критическое условие работоспособности — качество основания и технологические условия (сухость, отсутствие конденсации, несущая способность поверхностного слоя). При нарушении этих условий доминирует риск отслоения и потери эффекта усиления.
- При наклонных трещинах у опор требуется отдельная проверка по срезу и, при необходимости, усиление приопорных зон; усиление только в пролёте может сместить предельное состояние в опорную часть.
- При постоянном увлажнении, низкой прочности бетона у поверхности, жёстких требованиях по огнестойкости без возможности защиты или при необходимости кратного усиления следует рассматривать альтернативные технологии (конструктивное усиление, дополнительные опоры/балки, наращивание сечения).
ООО «МПКМ» — инженерный подбор решений по ремонту и усилению ребристых плит по СП 164.1325800.2014
Подбираем схему усиления ребристых плит по результатам обследования и поверочного расчёта: определяем механизм дефицита (изгиб, срез, жёсткость, нарушение схемы опирания), формируем состав работ (ремонт бетона и защита арматуры, схема СВА, конструктивные меры против отслоения), задаём контрольные параметры качества (влажность основания, точка росы, прочность поверхностного слоя, адгезия, ориентация и непрерывность слоёв) в логике требований СП 164.
Фиксируем ограничения применимости: температурно-влажностный режим, агрессивность среды, требования по огнестойкости, доступность и возможность разгрузки перекрытия. На выходе — решение, привязанное к условиям эксплуатации и контролируемым рискам, с понятными контрольными точками для ПТО и технадзора.
