Ремонт и способы усиления деревянных конструкций

Чтобы избежать разрушений или капитального ремонта здания, необходимо своевременно проводить усиление деревянных конструкций. С какими проблемами можно столкнуться? Их много:

  • существенное разрушение древесины грибком, плесенью или насекомыми;
  • тотальные или фрагментарные разрывы стоек, подкосов и других элементов каркаса;
  • трещины в узлах или стыках;
  • деформация сжатых и изогнутых конструкций.

Рассмотрим эти и другие причины усиления конструкций подробнее.

Какие методы усиления стропильной и балочной конструкции подойдут именно вам?

Все варианты усиления конструкций можно условно разделить на два типа:

  1. Без изменения схемы работы подойдет при локальных повреждениях конструкции. Такой тип предполагает установку дополнительных крепежей и элементов, монтаж протезов для вышедших из строя узлов или стержней для повышения сопротивления растяжению.
  2. С изменением схемы работы предполагает использование дополнительных элементов, которые меняют расчетную схему конструкций.

Что делать при биологических повреждениях древесины?

Если при обследовании деревянных конструкций вы заметили незначительные биологические повреждения, необходимо удалить грибковые налеты до здоровых слоев древесины, а затем обработать поверхность антисептиком. После этого конструкцию нужно усилить накладками из досок. Если повреждения серьезные, разрушенная древесина удаляется полностью (так же, как и часть прилегающей к ней, визуально "здоровой", древесины). Прилегающие к деревянной поверхности участки из кирпича, бетона или камня очищают от грибка, прокаливают паяльной лампой и покрывают антисептическим раствором.

Усиление балок перекрытия (в чердачных помещениях или между этажами)

Восстановление или укрепление балочных конструкций требуется в таких случаях:

  • неудовлетворительное состояние (балка подверглась воздействию перепадов температуры или влажности, потрескалась, деформировалась);
  • уменьшение несущей способности под собственным весом. Допустимое значение прогиба определяется, исходя из соотношения 1:300. Так, если 7,5-метровая балка прогнется на 2,5 см, ничего страшного не произойдет усиления не понадобится;
  • перестройка, которая повлечет за собой увеличение нагрузки на перекрытия (например, перестройка чердачного помещения в жилое).

Главные методы усиления деревянных балок:

Деревянные накладки

Применение этого способа не требует изменений условий эксплуатации и применяется на поврежденном участке. По обеим сторонам балки (или сверху и снизу) устанавливают доски-накладки. Конструкция плотно затягивается насквозь с помощью болта. И усиленные части балки, и сами накладки покрывают защитной пропиткой. Следите за тем, чтобы сечение накладок при этом было незначительно больше сечения балки. Если повреждения очень серьезные, кусок балки удаляют, а накладку крепят по всей оставшейся длине.

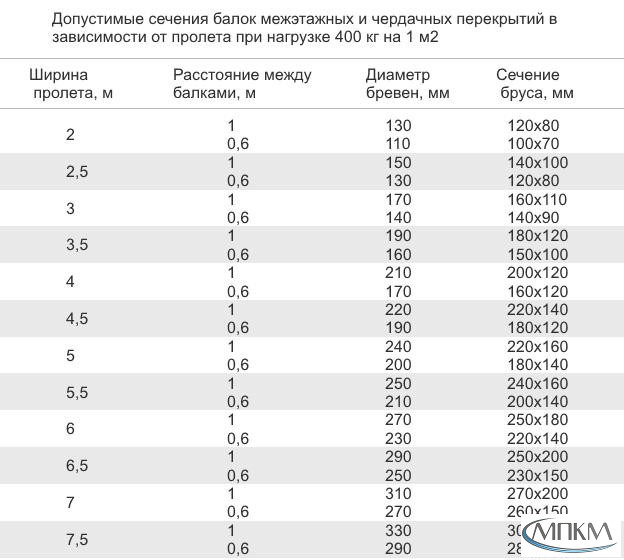

Разобраться, требуется ли расширение балки, поможет таблица допустимых сечений (для чердачных и межэтажных перекрытий):

Если увеличить сечение балки нет возможности, необходимо изменить условия работы сократить пролет, уменьшить нагрузку или шаг несущих элементов.

Металлические накладки

Описанные деревянные накладки с успехом заменяются стальными. Предварительно такие пластины также обрабатывают антикоррозийным покрытием. Такой вариант подходит для восстановления большого участка балки.

Армирование древесины углеволокном

Усиление балки углеродным волокном современный, эффективный и самый простой способ решения проблемы. Особенно актуален такой тип усиления конструкций в небольших помещениях, где нет возможности увеличить сечение балки.

Углеволокно в виде ленты, ламелей или сетки наклеивают на поврежденный участок деревянных конструкций в несколько слоев, чтобы увеличить показатели жесткости. Усиливают и приопорные зоны (с помощью U-образных углеродных хомутов) это позволяет увеличить несущую способность при действии поперечных сил. Такой вариант усиления конструкций не потребует специального инструмента углеволокно крепится на клей.

В качестве "профилактики" можно наклеить углеволокно в самых напряженных зонах, например, в центре пролета. Усиливаемая зона будет обладать большей несущей способностью по изгибающим моментам.

Усиление деревянных балок на торцах

Часть перекрытия, примыкающая к несущей стене, всегда находится в зоне риска. Из-за температурных скачков деревянные участки разрушаются быстрее. Действенные способы укрепления древесины протезы из швеллера. При этом испорченные куски балки удаляют, вставляя в стенку вместо них металлические элементы.

Усиление перекрытий с помощью вспомогательных балок

Монтаж дополнительных деревянных балок позволит усилить несущую способность конструкций. Устанавливаемые опоры в обязательном порядке покрываются на торцах рубероидом. Такой вариант усиления конструкций работает только в том случае, если существующие лаги абсолютно целы.

Еще один эффективный метод перераспределения нагрузки установка опор или колонн, которые будут подпирать балки снизу. Такие элементы конструкций устанавливаются на несущие балки нижнего перекрытия, а затем маскируются в перегородку или как элемент интерьера.

Подобрать вариант усиления или восстановления конструкции может только специалист после инженерного и технологического осмотра. Метод реконструкции или усиления назначают, учитывая степень износа балок, конструктивные особенности здания и условия работы.

Усиление стропильных конструкций

Ремонт или усиление стропил может понадобиться, если в процессе проектирования или строительных работ были допущены промахи. Продольные трещины из-за усушки или больших нагрузок, гниение древесины, расстройство узловых соединений все это также является следствием недостаточного проветривания, дешевых антисептиков и других ошибок в эксплуатации. К числу потенциально опасных зон конструкции относятся:

  • опорная часть мауэрлата;
  • середина стропильных балок;
  • точки опоры стропил бруса;
  • места соединений стропильных подкосов и распорок.

Чтобы не допустить частичной или полной деформации стропильной конструкции и крыши в целом, своевременно воспользуйтесь усилением конструкции.

Усиление стропильных ног

Усиление несущих функций деревянных стропил реализуется посредством:

  • Дополнительных балок-подмог они берут на себя долю нагрузки, "разгружая" стропила. Такой вариант подойдет в том случае, если проектировщики не точно рассчитали нагрузку на стропила, и теперь необходимо увеличить поперечное сечение балок, которые держат крышу. Балку ставят между подстропильной ногой и мауэрлатом, закрепляя хомутами или пластинами из стали.
  • Накладок используя доски, можно увеличить сечение бруса в местах соприкосновения с подкосом. Так вы сможете сократить нагрузку стропил, опирающихся на подкос. Накладки в большинстве случаев крепятся гвоздями или болтами.

Кроме того, устройство накладок позволяет изменить угол ската крыши. Прикрепив к старым элементам новые доски, вы сделаете фермы более жесткими и сможете изменить уклон крыши. Это необходимо в том случае, если, например, на скате скапливаются снежные массы. Описанные варианты усиления деревянных стропил могут применяться как вместе, так и по отдельности.

Усиление нижней части деревянных стропил

Любая стропильная система максимально уязвима в нижней части у основания ног стропил и в мауэрлате. Связано это с тем, что в местах контакта кладки и древесины постоянно образуется конденсат если кровля хотя бы немного потеряла целостность, влага будет попадать внутрь, вызывая гниение. В данном случае усиление деревянных конструкций происходит следующим образом. К нижней части ноги стропил крепятся подкосы их число зависит от конкретной ситуации. Упираться подкосы должны в лежень благодаря этому удастся сократить силу изгибающей деформации в данной части стропил.

В качестве профилактики специалисты рекомендуют использовать в таких конструкциях стропильной системы качественную гидро- и пароизоляцию, а также следить за исправностью вентиляционных продухов.

Усиление стропильных балок

Самый простой вариант увеличить длину стропила. Сделать это можно, соединив две короткие балки накладкой из бруса или доски. От косого среза стоит отказаться он не гарантирует необходимой жесткости балки.

Усиление сгнивших частей стропильной системы

Если лишь часть стропильных перекрытий подверглась процессам гниения, поврежденные участки можно укрепить накладками из дерева, которые должны крепиться с помощью болтов или гвоздей, упираясь в мауэрлат.

Если же почти все стропила подгнили или деформировались, ситуацию спасет набор протезов брусьев из древесины, которые крепятся на нетронутый гнилью участок стропильной конструкции. Подпорченные стропила при этом удаляются (не полностью, а лишь деформированная часть). Процедура замены участка стропильных ног проста:

  • стропила фиксируются временными подставками, деформированные элементы удаляются;
  • на их место устанавливаются протезы, упирая их в мауэрлат;
  • чтобы стропильная система была надежнее, протезы подпирают нержавеющими прутьями.

Если гниют не стропила, а деревянный мауэрлат, алгоритм меняется. Стропила подпираются временными подставками, сгнивший кусок мауэрлата удаляют. Затем в кладку вбивают металлические штыри, на которых размещают брус соответствующего сечения (длиной от 1 метра). На полученное перекрытие ставят лежень (длина должна равняться длине бруса). После этого ногу усиливаемой стропильной конструкции фиксируют подкосами, которые опираются на эту импровизированную стропильную балку.

Восстановление мауэрлата

Если разрушения коснулись мауэрлата, поможет добавление вспомогательной опоры. Параллельно с основной доской мауэрлата укладывают еще один брус именно на него будет опираться установленный элемент подкоса, который и возьмет на себя большую часть нагрузки.

Исправление стропильных прогибов

Чтобы выровнять прогиб в стропильной конструкции, на внутреннюю часть балок помещают несколько деревянных упоров. Затем, используя домкрат, стропила выпрямляют, а между ними вставляют распорки. Так вы сможете сократить внешнее давление на кровлю, остановив деформацию стропильной конструкции.

Как в принципе избежать проблем с деревянными конструкциями? Чаще всего потребность в усилении и ремонте возникает из-за некачественной защиты древесины от воздействия влаги. В процессе производства деревянных элементов (стропильной системы, балок и т.д.) необходимо обрабатывать все детали антисептиками и влагозащитными составами. Они помогут предотвратить процесс гниения и появление плесени. Обязательно стоит выполнять расчет балок на прогиб, чтобы подобрать материал нужного сечения. Если одна из частей конструкции находится в аварийном состоянии, не откладывайте ремонт или усиление чаще всего его можно организовать, не останавливая эксплуатацию здания.
