Сравнение методов усиления: углеволокно vs. традиционные стальные конструкции

02 октября 2025 г.

В современной строительной практике усиление несущих конструкций является критически важной задачей, особенно в условиях реконструкции, увеличения нагрузок или устранения последствий длительной эксплуатации. На сегодняшний день для этих целей применяются как проверенные временем традиционные стальные решения, так и инновационные композитные материалы на основе углеволокна. Выбор оптимальной технологии оказывает прямое влияние не только на стоимость и сроки выполнения работ, но и на долговечность, надежность и эксплуатационные характеристики конструкции в целом.

С каталогом материалов для усиления конструкций углеволокном можете ознакомиться здесь.

Физико-механические характеристики материалов

Для понимания преимуществ и ограничений каждой технологии необходимо детально рассмотреть их физико-механические свойства. Эти параметры определяют не только несущую способность усиления, но и особенности монтажа, совместной работы с существующей конструкцией и поведение в различных эксплуатационных условиях.

Характеристика	Углеволокно (Карбон)	Сталь строительная	Примечания
Прочность на растяжение	3000–4900 МПа	300–600 МПа	Углеволокно в 6-12 раз прочнее на разрыв
Плотность	1.6 – 2.0 г/см³	7.85 г/см³	Сталь тяжелее в 4-5 раз
Модуль упругости	160 – 300 ГПа	190 – 210 ГПа	Сопоставимые значения обеспечивают совместную работу
Коррозионная стойкость	Абсолютная	Требует защиты	Углеволокно инертно к большинству агрессивных сред
Коэффициент температурного расширения	-0.5×10⁻⁶/°C	10.6–12.2×10⁻⁶/°C	Разные знаки коэффициента могут создавать дополнительные напряжения
Усталостная прочность	Очень высокая	Средняя	Углеволокно выдерживает больше циклов нагружения

Примечание: Модуль упругости углеволокна близок к модулю упругости стали, что обеспечивает хорошую совместную работу материалов при усилении конструкций. Однако разные коэффициенты температурного расширения требуют учета в расчетах.

Детальный анализ преимуществ и недостатков

Углеволокно (Карбон)

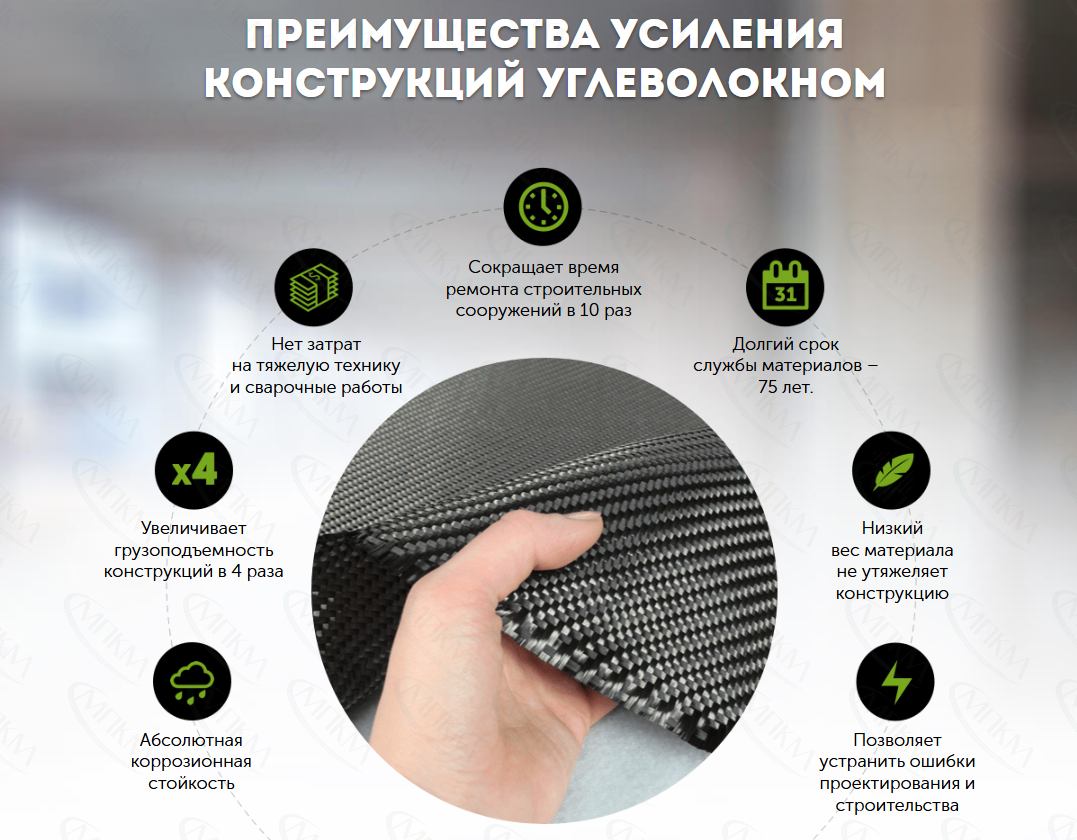

Преимущества:

Высокое отношение прочности к весу - конструкции можно усиливать без значительного увеличения нагрузки на фундаменты и несущие элементы
Абсолютная коррозионная стойкость - материал не требует дополнительной защиты от влаги, химических реагентов и других агрессивных сред
Технологичность монтажа - работы проводятся быстро, без тяжелой техники, часто без остановки эксплуатации объекта
Минимальное влияние на геометрию - толщина усиления составляет всего 1-5 мм, что сохраняет архитектурный облик и полезный объем помещений
Долговечность - срок службы усиления достигает 50-80 лет без необходимости обслуживания

Недостатки:

Высокая стоимость материала - первоначальные затраты на материалы значительно выше традиционных решений
Низкая огнестойкость - эпоксидные связующие горючи и требуют устройства дополнительной огнезащиты
Хрупкость материала - разрушение происходит внезапно, без пластических деформаций, что требует точных расчетов
Чувствительность к ультрафиолету - необходимо устройство защитных покрытий
Ограничения по температуре монтажа - работы можно проводить при температуре не ниже +5°C

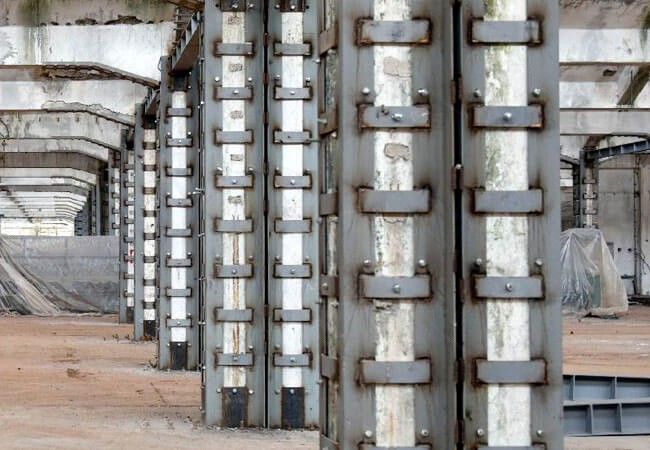

Традиционные стальные конструкции

Преимущества:

Предсказуемость поведения - хорошо изученное поведение под нагрузкой, пластичность, способность к перераспределению усилий
Огнестойкость - сталь не горит, хотя и теряет прочность при высоких температурах
Низкая стоимость материала - доступность и распространенность стали делают ее экономически выгодным решением
Универсальность применения - возможность усиления конструкций любой формы и сложности
Простота контроля качества - визуальный контроль сварных швов и соединений

Недостатки:

Большой вес - значительное увеличение нагрузки на существующие конструкции и фундаменты
Подверженность коррозии - необходимость постоянной антикоррозионной защиты и регулярного обслуживания
Трудоемкость монтажа - необходимость сварки, применения тяжелой техники, значительные "мокры" процессы
Увеличение габаритов - существенное изменение сечения элементов, сокращение полезного пространства
Длительные сроки выполнения работ - необходимость выполнения последовательных технологических операций

Области применения и рекомендации по выбору

Когда выбирать углеволокно:

Реконструкция исторических зданий - когда нельзя увеличивать нагрузку на фундаменты и необходимо сохранить архитектурный облик
Усиление конструкций в агрессивных средах - бассейны, химические производства, морские сооружения, где коррозия стали является основной проблемой
Объекты с ограничениями по срокам - когда необходим быстрый монтаж без остановки основного производства
Сложные криволинейные поверхности - купола, арки, своды, где применение стальных элементов затруднительно
Повышение сейсмостойкости - углеволокно эффективно работает на растяжение при циклических нагрузках

Когда сталь остается лучшим выбором:

Проекты с ограниченным бюджетом - когда стоимость материалов является определяющим фактором
Объекты с высокими требованиями к огнестойкости - где применение дополнительной огнезащиты для углеволокна экономически нецелесообразно
Усиление на сжатие - когда необходимо воспринимать значительные сжимающие усилия
Временные конструкции - когда планируется демонтаж усиления после выполнения основных работ
Сложные узлы соединений - где требуется создание жестких рамных систем

Экономическое обоснование выбора технологии

При сравнении экономической эффективности методов усиления необходимо учитывать не только прямые затраты на материалы, но и совокупную стоимость владения, включая монтаж, обслуживание и срок службы конструкции.

Статья затрат	Углеволокно	Стальные конструкции
Стоимость материалов	Высокая (может превышать сталь в 5-7 раз)	Низкая
Затраты на монтаж	Низкие (минимум оборудования, быстрота работ)	Высокие (сварка, грузоподъемные механизмы)
Эксплуатационные расходы	Минимальные (не требует обслуживания)	Значительные (антикоррозионная защита)
Срок службы	50-80 лет	25-40 лет (требует регулярного обслуживания)
Совокупная стоимость за 50 лет	Низкая	Высокая

Углеродный холст CarbonWrap Tape 230/300

Однонаправленная углеродная лента для усиления строительных конструкций плотностью 230 гр/м² и шириной 300 мм

В наличии: есть

Эпоксидный клей для холста ("сухой" способ) CarbonWrap Resin 230+

Двухкомпонентный эпоксидный состав для пропитки систем внешнего армирования CarbonWrap "сухим" способом

В наличии: есть

Вспучивающиеся огнезащитное покрытие Wallgraf ОКМ-1

Вспучивающиеся огнезащитное покрытие для систем внешнего армирования углеволокном

В наличии: есть

Финишная ремонтная смесь CarbonWrap Repair FS

Финишный ремонтный состав для системы внешнего армирования CarbonWrap. Толщина нанесения от 1 до 10 мм.

В наличии: есть

Примеры практического применения

Кейс 1: Усиление плит перекрытия офисного центра

Проблема: Необходимость устройства дополнительных перегородок и увеличения полезной нагрузки на перекрытия существующего здания.

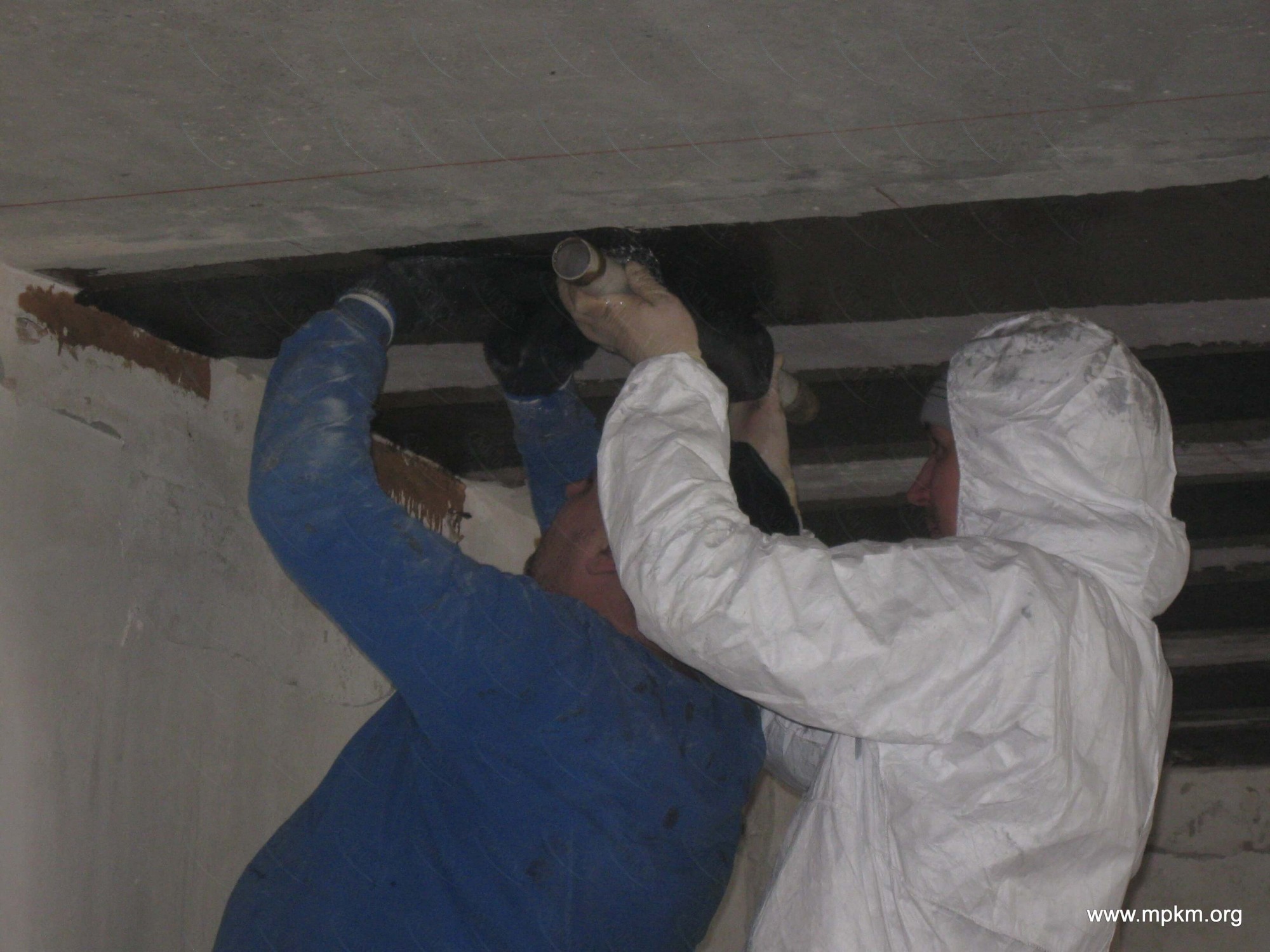

Решение углеволокном: Наклейка углеродных ламелей на нижнюю поверхность плит. Работы выполнены за 2 недели без прекращения работы офисов. Усиление практически незаметно и не требует изменения отделки помещений.

Альтернативное стальное решение: Устройство дополнительных стальных балок с подводкой к существующим колоннам. Потребовал бы разборки отделки, значительного увеличения сроков работ и сокращения высоты помещений.

Кейс 2: Усиление колонн производственного цеха

Проблема: Увеличение грузоподъемности кранового оборудования и связанное с этим увеличение нагрузок на колонны.

Решение углеволокном: Обертывание колонн углеродными лентами с созданием эффекта обоймы. Работы выполнены в выходные дни без остановки производства. Несущая способность колонн увеличена на 40%.

Альтернативное стальное решение: Устройство стальных обойм с последующей заливкой бетоном. Потребовало бы остановки производства на несколько недель и привело к уменьшению полезной площади цеха.

Нормативная база и требования к проектированию

Проектирование усиления конструкций должно выполняться в соответствии с действующими нормативными документами:

Для углеволокна: СП 164.1325800.2014 "Усиление железобетонных конструкций композитными материалами"
Для стальных конструкций: СП 16.13330.2017 "Стальные конструкции", СП 349.1325800.2017 "Конструкции бетонные и железобетонные. Правила ремонта и усиления"
Расчеты должны учитывать совместную работу существующих конструкций и усиления, а также особенности работы материалов при различных видах нагружения

Заключение

Выбор между углеволокном и традиционными стальными конструкциями для усиления строительных объектов представляет собой комплексную задачу, требующую учета множества факторов. Углеволокно является передовой технологией, которая оправдывает свою высокую начальную стоимость за счет скорости монтажа, долговечности и отсутствия затрат на обслуживание. Это идеальный выбор для ответственных объектов, реконструкции исторических зданий и работы в агрессивных средах.

Стальные конструкции остаются проверенным, надежным и экономичным решением для проектов, где их вес и склонность к коррозии не являются критическими факторами, а стоимость материалов играет определяющую роль.

Окончательное решение должно приниматься на основе комплексного инженерного обследования, точных расчетов и технико-экономического обоснования в соответствии с действующими нормативными документами. В некоторых случаях оптимальным решением может стать комбинированное использование обеих технологий, когда их преимущества взаимно дополняют друг друга.

Современный подход к проектированию усиления конструкций требует от специалистов глубокого понимания физико-механических свойств материалов, особенностей их совместной работы и поведения в различных эксплуатационных условиях.
