Углеродная ткань (карбон) — это высокотехнологичный материал, состоящий из тысяч переплетенных углеродных волокон. Выбор типа плетения определяет не только внешний вид материала, но и его ключевые эксплуатационные характеристики: прочность, гибкость, стабильность и способность к формованию сложных поверхностей.
Почему важно понимать различия в плетениях?
Структура плетения напрямую влияет на то, как углеродная ткань будет вести себя в процессе производства и в готовом изделии. Разные типы плетения предлагают различные компромиссы между:
Механическими свойствами
Распределение нагрузки и прочностные характеристики в разных направлениях
Технологичностью
Удобство работы с материалом при создании сложных форм
Эстетикой
Внешний вид и текстура поверхности готового изделия
Основные типы плетений углеродных тканей
1. Саржевое плетение 2×2 (Twill 2×2)

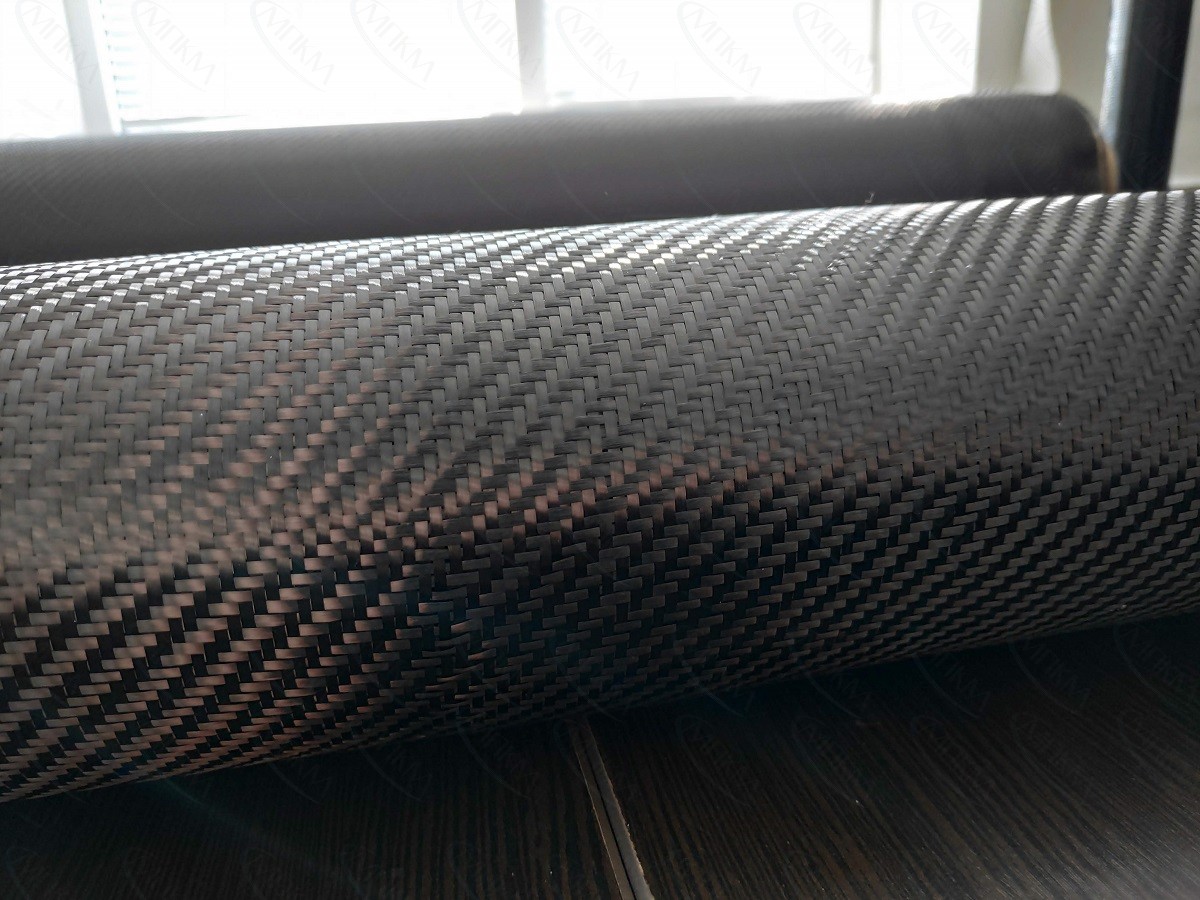

Внешний вид и структура: Саржевое плетение имеет характерный диагональный рисунок "елочкой". Название "2×2" означает, что каждая нить проходит над двумя пересекающимися нитями основы и под двумя нитями.
Преимущества:
- Высокая гибкость и эластичность
- Легко драпируется по сложным криволинейным поверхностям
- Привлекательный внешний вид с узнаваемым рисунком
- Улучшенный поток смолы при ламинировании
Недостатки:
- Меньшая стабильность по сравнению с полотняным плетением
- Требует аккуратного обращения для избежания перекосов
Области применения: Наиболее часто используется в автомобильной промышленности для кузовных деталей, спортивного инвентаря, сложных изогнутых поверхностей.
2. Полотняное плетение (Plain Weave)

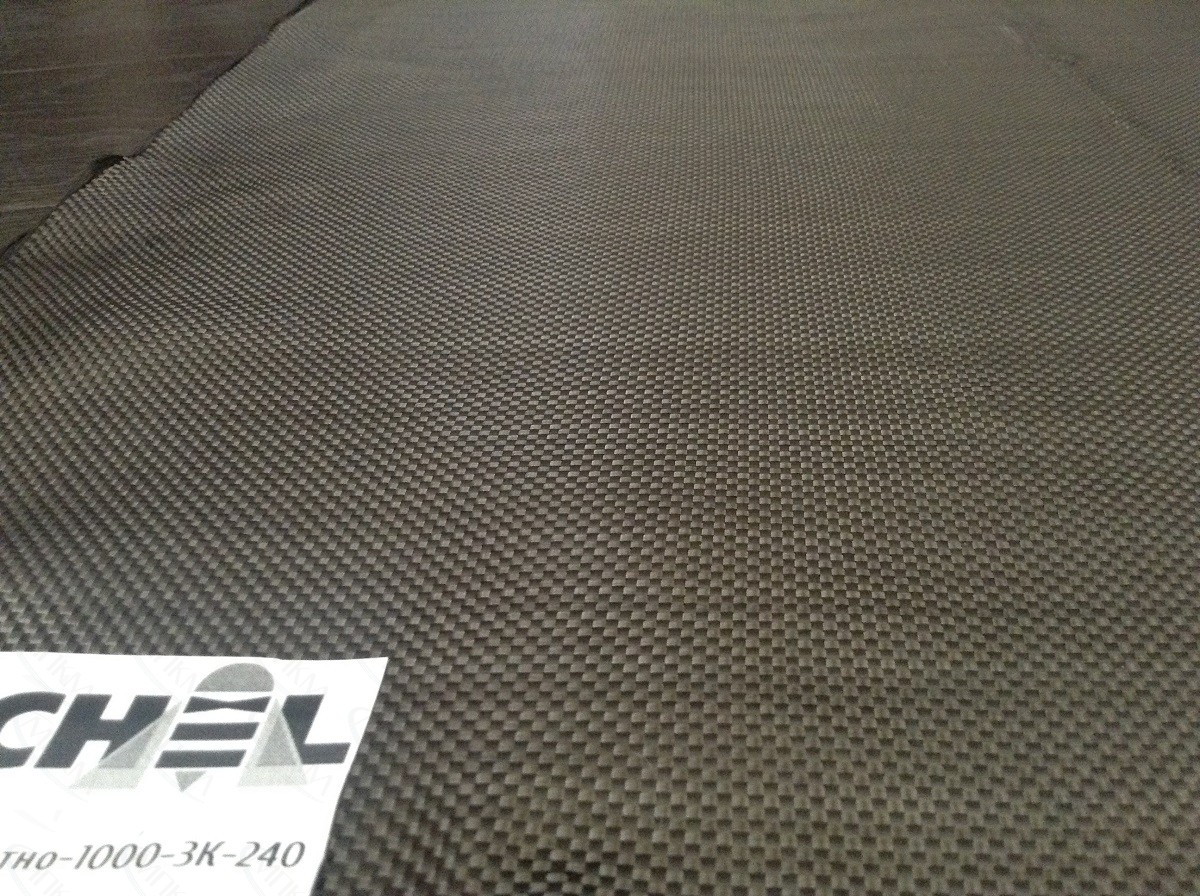

Внешний вид и структура: Полотняное плетение создает текстуру поверхности, напоминающую шахматную доску, где каждая нить проходит над одной и под другой нитью.
Преимущества:
- Высокая стабильность ткани
- Простота обработки, с тканью легче работать без риска перекосов
- Равномерное распределение нагрузок в обоих направлениях
- Устойчивость к истиранию и деформации
Недостатки:
- Низкая драпируемость, плохо подходит для сложных кривых
- Более шероховатая поверхность по сравнению с другими типами плетения
Области применения: Плоские панели, трубы, простые формы, структурные пластины, где требуется высокая стабильность размеров.
3. Атласное плетение (Satin Weave)

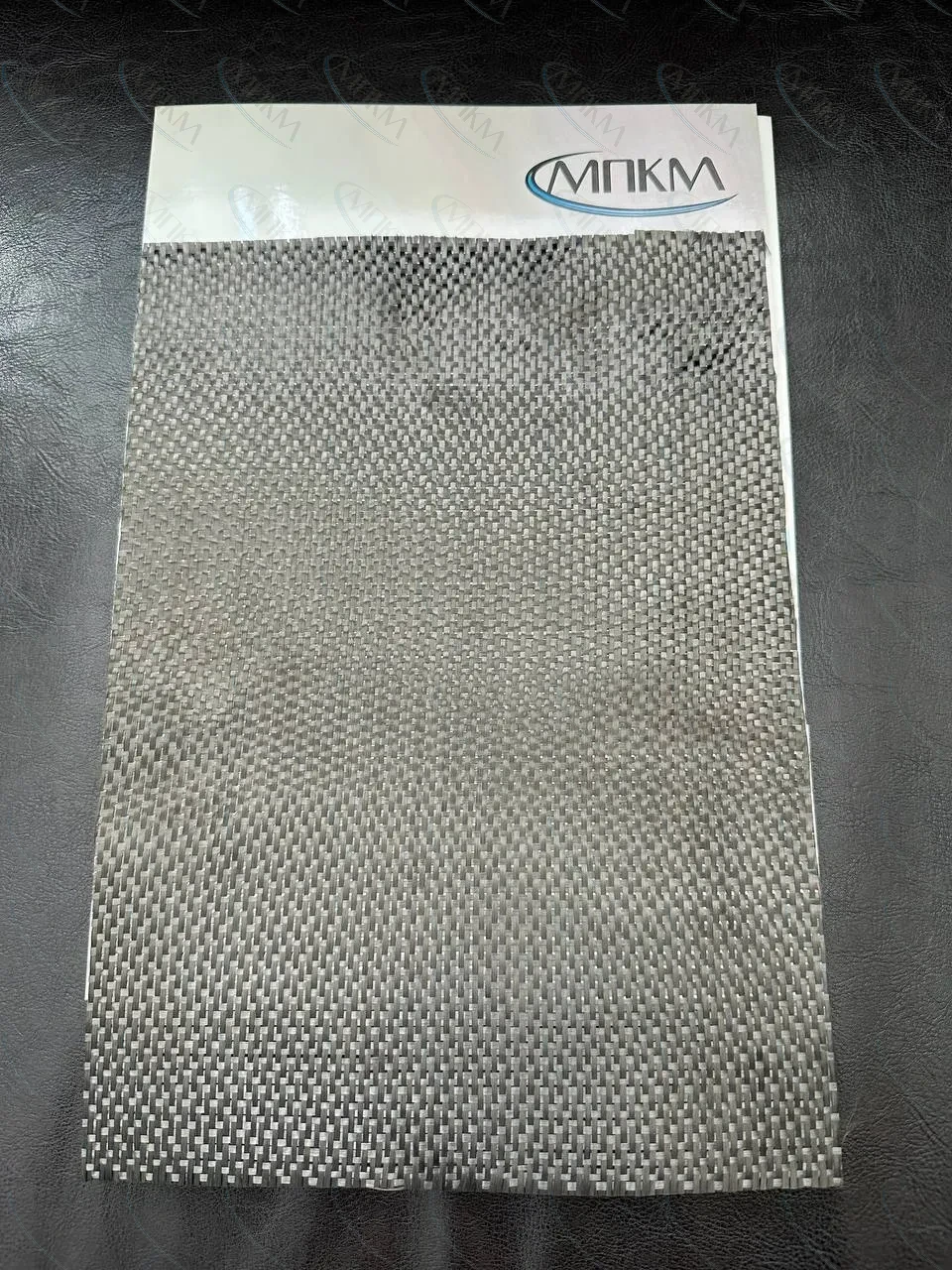

Внешний вид и структура: Атласное плетение создает гладкую поверхность с глянцевым эффектом. Наиболее распространены варианты 4HS (4 harness satin), 5HS и 8HS, где каждая нить проходит над несколькими нитями основы и под одной.
Преимущества:
- Высокая гибкость и драпируемость
- Очень гладкая поверхность с минимальной текстурой
- Отличная текучесть смолы при пропитке
- Максимальная способность к формованию сложных 3D-форм
Недостатки:
- Низкая стабильность ткани
- Высокая стоимость производства
- Сложность в обработке из-за рыхлой структуры
Области применения: Авиационные детали, сложные 3D формы, потребительские товары высшего класса, медицинское оборудование.
4. Однонаправленные ткани (UD - Unidirectional)

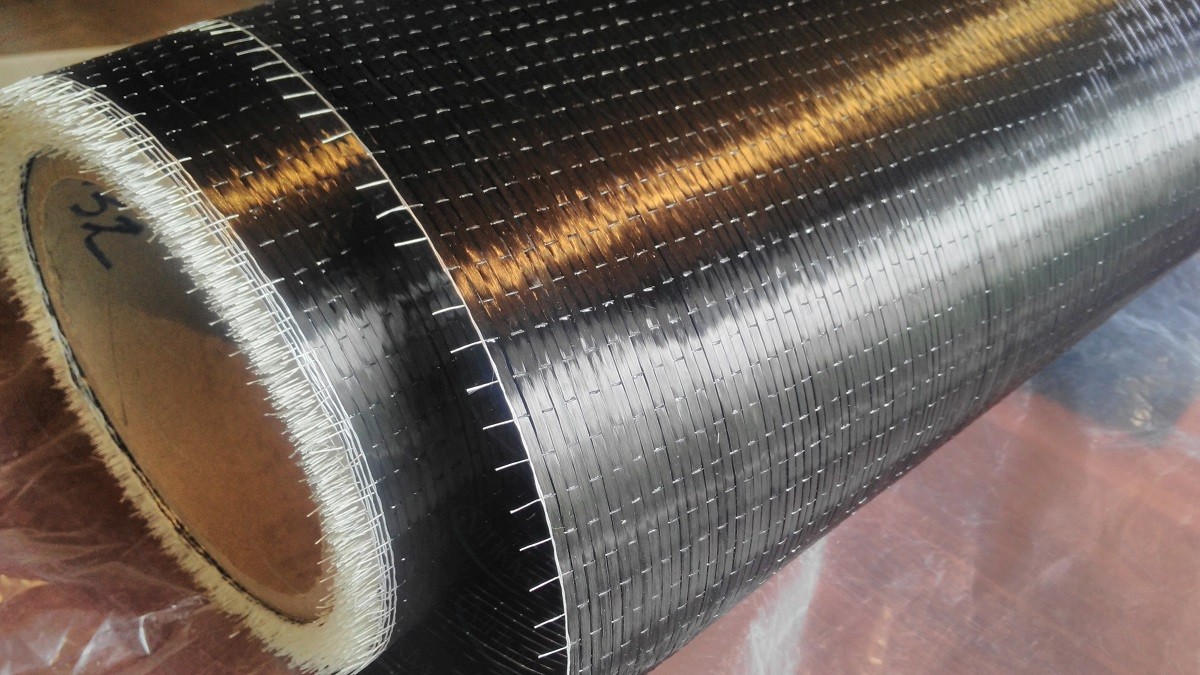

Внешний вид и структура: Однонаправленное углеродное волокно состоит из углеродных волокон, выровненных в одном направлении. Это плетение скрепляется только пучками углеродных или полиэфирных волокон, которые проходят через волокна под углом 90 градусов.
Преимущества:
- Чрезвычайно высокая прочность и жесткость вдоль оси волокна
- Максимальное использование прочностных свойств волокна в одном направлении
- Отличная текучесть смолы, минимальные отходы
- Более низкая цена по сравнению с ткаными материалами
Недостатки:
- Низкая прочность в перпендикулярном направлении
- Минимальная драпируемость
Области применения: Конструкции с направленными нагрузками, аэрокосмическая промышленность, высокопроизводительные детали, где требуется прочность в определенном направлении.
Сравнительная таблица свойств различных плетений
| Характеристика | Саржа 2×2 | Полотняное 1×1 | Атласное | Однонаправленное |
|---|---|---|---|---|
| Внешний вид | Диагональное плетение "елочкой" | Сетка/шахматный узор | Гладкая, глянцевая поверхность | Линейные параллельные линии |
| Гибкость | Высокая | Низкая | Очень высокая | Высокая в одном направлении |
| Стабильность | Средняя | Высокая | Низкая | Зависит от направления |
| Драпируемость | Отличная для кривых и углов | Не подходит для сложных кривых | Отличная для сложных 3D-форм | Минимальная |
| Сложность обработки | Средняя (риск перекосов) | Низкая (легко обрабатывать) | Высокая | Средняя |
| Прочность | Двунаправленная | Двунаправленная | Двунаправленная | Однонаправленная |
Как выбрать правильный тип плетения?
При выборе типа плетения углеродной ткани учитывайте следующие факторы:
Геометрия изделия: Для плоских поверхностей идеален plain weave, для сложных криволинейных форм лучше выбрать twill или satin.
Направление нагрузок: Для однонаправленных нагрузок оптимальны UD ткани, для разнонаправленных — тканые материалы.
Внешний вид: Если важен эстетический вид, выбирайте twill или satin с их характерным рисунком.
Опыт работы с материалом: Начинающим рекомендуется начинать с полотняного плетения, так как с ним проще работать.
Бюджет проекта: Plain weave является наиболее экономичным вариантом, в то время как satin и UD ткани значительно дороже.
