Анкеровка, монтаж и подливка

Анкер и арматурный выпуск

Подобрать химический анкер для расчётного закрепления шпильки или арматурного выпуска в бетоне без случайной подмены конструкционного состава эпоксидным клеем общего назначения.

МПКМ подбирает и комплектует систему, поставляет материалы и сопровождает работы технически.

Две схемы анкеровки в бетоне: арматурный выпуск и шпилька под опорную плиту, с выделенными зонами расчётной заделки
Арматурный выпуск и шпилька под опорную плиту требуют разных расчётных решений. Рисунок 24 ЦНИИС относится к дополнительной арматуре, а не к креплению плиты.
Ключевые элементы — 3
  1. Арматурный выпуск в подготовленном отверстии
  2. Шпилька и опорная плита — отдельный случай
  3. Состав, глубина и нагружение — по расчёту и техкарте

Документ для сверки: Руководство ЦНИИС по ремонту транспортных сооружений, Рис. 24. Устройство анкеров для закрепления арматуры, страница 124 файла. Схема принципиальная; состав узла и размеры сверяйте по указанному документу.

Открыть подробную схему в полном размере

Когда подходит решение

Мы закрываем химический анкер для закрепления шпильки или арматурного выпуска, когда есть расчёт анкеровки и подтверждены краевые расстояния. Состав выбирают по материалу основания, глубине и диаметру отверстия, температуре основания и условиям эксплуатации. Очистка отверстия входит в технологию.

Без расчёта анкеровки и подтверждённых краевых расстояний решение не назначают — несущая способность узла зависит от них не меньше, чем от состава.

Плохо очищенное отверстие снижает несущую способность в разы, поэтому продувка и щётка обязательны. Пустотелая кладка требует сетчатых гильз и другого расчёта. Время отверждения зависит от температуры основания, поэтому зимой берут зимнюю техкарту состава. Диаметр и глубину отверстия берут из расчёта — изменение глубины меняет несущую способность узла и требует пересчёта. Условия эксплуатации уточните отдельно, влажность и агрессивная среда сужают выбор состава.

Состав системы

Конфигуратор системы

Сначала способ решения, затем совместимый комплект производителя, затем материал на каждую роль. Внутри роли позиции взаимозаменяемы — берётся одна, а не все сразу.

Там, где под ролью стоит ссылка в каталог, позиции этой категории или подборки не проверены под задачу решения: их пригодность подтверждает инженер по проекту. У таких ссылок стоит пометка «требуется проверка инженера».

Способ: Химическая анкеровка инъекционным составом

Когда подходит. Для шпилек и арматурных выпусков после проверки допуска состава и расчёта анкеровки.

Варианты производителей показаны отдельно. Совместимость материалов подтверждают по документации выбранной системы.

Система: Master Builders Solutions — Система Master Builders Solutions

состав системы подтверждён техкартами производителя

    Инъекционный анкерный состав (химический анкер)

    обязательный4

    обязательный материал

    Критерий выбора. Анкер подбирают по расчётной нагрузке, состоянию бетонного основания, расстояниям до кромок и между анкерами, глубине заделки, температуре и условиям монтажа. Применимость состава для шпильки или арматурного выпуска подтверждают документами производителя.

    Краткий состав системы

    1. Инъекционный анкерный состав (химический анкер)Зимний химанкер MasterFlow 922 ANW

    Передать подбор инженеру

    Система: Sika — Система Sika

    состав системы подтверждён техкартами производителя

      Инъекционный анкерный состав (химический анкер)

      обязательный2

      обязательный материал

      Критерий выбора. Анкер подбирают по расчётной нагрузке, состоянию бетонного основания, расстояниям до кромок и между анкерами, глубине заделки, температуре и условиям монтажа. Применимость состава для шпильки или арматурного выпуска подтверждают документами производителя.

      Краткий состав системы

      1. Инъекционный анкерный состав (химический анкер)Химический анкер на стирольной основе Sika AnchorFix 1

      Передать подбор инженеру

      Система: РЕКС — Система РЕКС

      состав системы подтверждён техкартами производителя

        Инъекционный анкерный состав (химический анкер)

        обязательный2

        обязательный материал

        Критерий выбора. Анкер подбирают по расчётной нагрузке, состоянию бетонного основания, расстояниям до кромок и между анкерами, глубине заделки, температуре и условиям монтажа. Применимость состава для шпильки или арматурного выпуска подтверждают документами производителя.

        Краткий состав системы

        1. Инъекционный анкерный состав (химический анкер)Химический анкер на эпоксидной основе РЕКС ФИКС ЭПО ТИКС О

        Передать подбор инженеру

        Технология

        Как выполняется решение

        Подготовка. Отверстие бурится расчётного диаметра и глубины, затем очищается продувкой и ершом по схеме производителя. Неочищенное отверстие — основная причина отказа анкера.

        1. Определить расчётные параметры анкеровки по проекту
        2. Пробурить отверстие расчётного диаметра и глубины
        3. Очистить отверстие продувкой и ершом по регламенту
        4. Заполнить отверстие составом снизу вверх без воздушных карманов
        5. Установить шпильку или стержень с вращением
        6. Выдержать до полного отверждения без нагрузки
        7. Выполнить контрольное испытание на вырыв, если оно предусмотрено

        Приёмка

        Что проверяется по ходу работ

        • Соблюдение диаметра, глубины и очистки отверстия
        • Полнота заполнения по вытесненному составу
        • Время выдержки до нагружения при фактической температуре
        • Результат контрольного испытания на вырыв

        Границы применения

        Технические ограничения

        • Плохо очищенное отверстие снижает несущую способность в разы

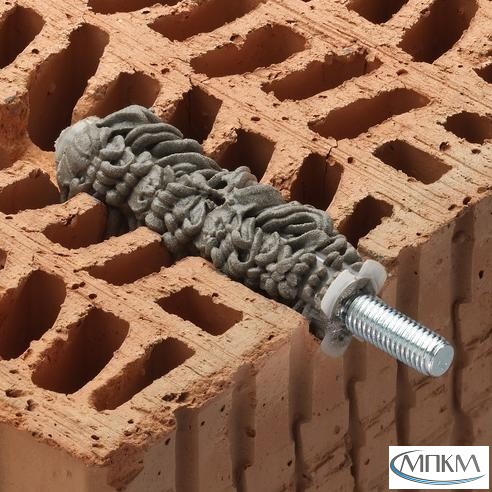

        • Пустотелая кладка требует сетчатых гильз и другого расчёта
        • Время отверждения зависит от температуры основания, а не воздуха

        Стоп-условия

        Не назначаем решение, если

        • Расчёт анкеровки отсутствует, краевые расстояния не подтверждены

        Связанные материалы

        Каталог

        Товарные категории по теме

        Исходные данные

        Что влияет на выбор системы

        Пока эти данные не собраны, перечень материалов не является техническим подбором.

        • Материал основания: бетон, полнотелая или пустотелая кладка
        • Диаметр, глубина заделки и расстояния до края и между анкерами
        • Расчётная нагрузка: срез, вырыв, знакопеременная
        • Температура основания при монтаже и в эксплуатации
        • Наличие воды в отверстии и требования по трещиностойкой зоне
