Полиуретановый низкомодульный герметик Mapeflex PU 40
Полиуретановой герметик с низким модулем эластичности
Герметизация фасадного и оконного шва
Разобрать фасадный межпанельный шов и монтажный шов окна как разные узлы: для первого подобрать наружный эластичный герметик, для второго проверить целую систему послойной защиты.
МПКМ подбирает и комплектует систему, поставляет материалы и сопровождает работы технически.
Ключевые элементы — 4
- Фасадный шов: кромки, опорный шнур и наружный герметик
- Окно: наружный слой защищает от дождя и выпускает пар
- Окно: средний слой тепло- и звукоизолирует
- Окно: внутренний слой ограничивает поступление пара
Принципиальная схема МПКМ, не рабочий проект.
Когда подходит решение
Фасадный шов и монтажный шов окна — разные узлы. Для наружного фасадного шва подбирают эластичный герметик по материалу кромок, расчётному перемещению, ширине и глубине шва. Опорный шнур задаёт глубину и исключает приклеивание герметика к дну.
Монтажный шов окна проектируют как систему слоёв: наружный слой защищает от дождя и позволяет пару выходить; средний обеспечивает тепло- и звукоизоляцию; внутренний ограничивает поступление пара из помещения. Наружный фасадный герметик из подбора ниже не заменяет остальные слои оконного узла.
Перед выбором проверяют совместимость герметика и праймера с конкретными кромками, расчётную деформацию, климат и возможность окраски по технической карте производителя. Размеры, монтаж и контроль оконного узла сверяют с ГОСТ 30971-2012 и документацией выбранной системы.
Состав системы
Конфигуратор системы
Сначала способ решения, затем совместимый комплект производителя, затем материал на каждую роль. Внутри роли позиции взаимозаменяемы — берётся одна, а не все сразу.
Там, где под ролью стоит ссылка в каталог, позиции этой категории или подборки не проверены под задачу решения: их пригодность подтверждает инженер по проекту. У таких ссылок стоит пометка «требуется проверка инженера».
Способ: Наружная герметизация фасадного шва
Когда подходит. После расчёта движения шва и проверки адгезии к конкретным кромкам.
Система: MAPEI — Система MAPEI
Mapeflex PU40: декларация MAPEI для фасадных швов, EN 15651-1 F-EXT-INT-CC, класс 25LM.
Наружный эластичный герметик фасадного шва
обязательный
Наружная герметизация межпанельного фасадного шва.
Критерий выбора. Выбирать по расчётному движению, кромкам и технической карте. Проверить геометрию, опорный шнур, праймер и условия нанесения. Для окна отдельно назначить остальные слои монтажного узла.
Вся категория каталога — требуется проверка инженера
Краткий состав системы
- Наружный эластичный герметик фасадного шваПолиуретановый низкомодульный герметик Mapeflex PU 40
Технология
Как выполняется решение
Подготовка. Для фасадного герметика кромки очищают и готовят по техкарте, при необходимости наносят указанный праймер. Опорный шнур устанавливают на проектную глубину. Подготовку оконного проёма и рамы задаёт система монтажного шва.
- Очистить шов и оценить материалы кромок
- Подобрать герметик по совместимости с материалами и по ультрафиолету
- Заложить уплотнительный шнур
- Нанести праймер по требованию системы

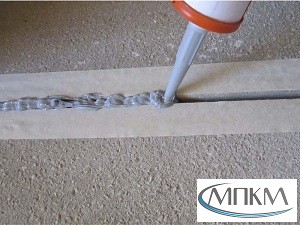

- Заполнить шов и разгладить поверхность
- Проверить непрерывность герметизации после отверждения
Приёмка
Что проверяется по ходу работ
- Чистота и прочность кромок фасадного шва
- Совместимость праймера, герметика и опорного шнура
- Двусторонняя адгезия и проектная глубина герметика
- Для окна: непрерывность и правильное расположение всех трёх функциональных слоёв
- Условия нанесения и отверждения по техническим картам
Границы применения
Технические ограничения
- Наружный фасадный герметик не заменяет средний и внутренний слои оконного монтажного шва
- Расчётную подвижность, адгезию к кромкам, праймер и возможность окраски проверяют для выбранного материала
- Ширину и глубину фасадного шва назначают по технической карте герметика и проекту
Стоп-условия
Не назначаем решение, если
- Неизвестно расчётное перемещение шва или не подтверждена адгезия герметика к конкретным кромкам
- Для оконного примыкания не определены наружный, средний и внутренний слои монтажной системы
Основания
Документы, нормы и объекты
Исходные данные
Что влияет на выбор системы
Пока эти данные не собраны, перечень материалов не является техническим подбором.
- Ширина шва и материалы кромок
- Расчётное перемещение узла
- Ультрафиолет и ориентация фасада
- Требование к окраске герметика
- Наличие паропроницаемого контура изнутри
