Усиление углеродными ламелями — цена и её формирование

23 октября 2018 г.

Ламель представляет собой пластину из углеродного волокна и изготавливается методом непрерывной пултрузии — протяжки нужного количества углеродных нитей через емкость с клеящим составом, формообразующую фильеру с зонированным нагревом или валки с последующим нагревом для ускорения полимеризации. Толщина ламелей составляет 1,2 и 1,4 мм, что в 6…9 раз больше толщины тканых продуктов из углеволокна.

Ламели монтируются на ремонтируемой конструкции со стороны возникновения усилия на растяжение: внешние опоры перекрытий — с внешней стороны, внутренние опоры — со стороны образования трещин, на нижней поверхности балок, ферм и перекрытий. Ламели приклеивают к подготовленной и прошлифованной и обеспыленной поверхности для обеспечения полного прилегания (допускается «волна» высотой  не более 5 мм на 2-х метрах длины).

На стены, имеющие повреждения в виде трещин, ламели приклеивают после проведения мероприятий по заделке трещин методом инъектирования при ширине более 6 мм или разделкой при ширине менее 6 мм.

Определение стоимости проекта происходит по стандартной схеме, которая содержит разделы:

  • Материалы.
  • Заработная плата.
  • Оборудование и оснастка.
  • Плановая прибыль.
  • Итоговый результат.

Итоговый результат, в значительной мере, зависит от обследования объекта и выбора технологии ремонта, которая определит вид, количество основных и вспомогательных материалов, трудозатраты и потребности в оборудовании. Ламели используются для усиления несущих конструкций и проведение работ возможно только после разработки и утверждения проекта. В связи с этим, имеет смысл обследование и проектирование выделить в отдельный этап производства работ по договору.

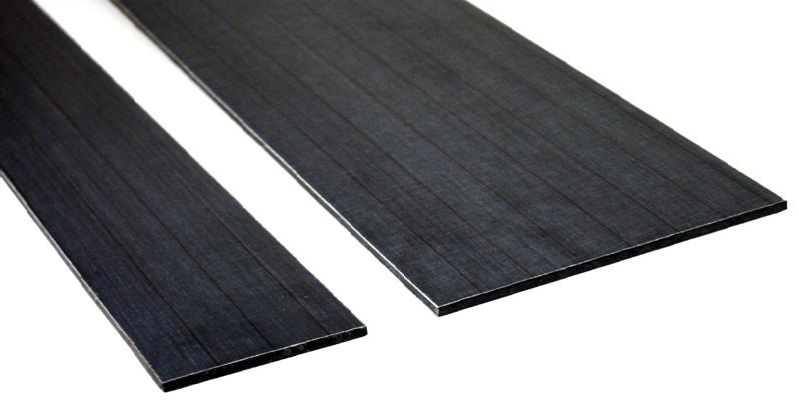

углеродная ламель

Материалы

При усилении поврежденных вертикальных опор проводится весь комплекс работ с использованием материалов:

  • армирующие сетка или стержни, бетонные или специальные смеси, которые наносятся методом инъектирования (восстановление несущей способности);
  • ремонтные смеси, грунтовка (подготовка поверхности);
  • ламели (наружное усиление опоры);

На стены ламели наклеивают перпендикулярно трещинам на подготовленную поверхность с напуском 300…400 с каждой стороны от трещины.

Основным материалом, формирующим цену, является ламель. Например, на первый взгляд, ламель CarbonWrap Lamel HS 12/100 ценой 282 тыс. руб. стоит намного дороже однонаправленной ленты CarbonWrap Tape 530/300 ценой 57 тыс. руб. шириной 300 мм и плотностью 500 г/м2.

Таблица пересчета цены материалов по плотности

Цена за рулон (тыс. руб.)

Площадь рулона (м2)

Вес рулона (кг)

Плотность (кг/м2)

Цена в пересчете по плотности (тыс. руб./кг)

Ламель CarbonWrap Lamel HS 12/100

282

5

28

5,6

50,3

Однонаправленная лента CarbonWrap Tape 530/300

57

15

7

0,53

107,5

Такой разброс связан с тем, что ламель содержит 65…70% углеволокна от общей массы и технология производства методом непрерывной пултрузии намного проще плетения.

В качестве клеящей компоненты применяются эпоксидные компаунды (напр., CarbonWrap Resin Laminate+). Клей наносят на ремонтируемую поверхность по разметке и на шлифованную поверхность ламели толщиной 1,5…2,0 мм. Расход клея 0,5…1,2 кг/п.м в зависимости от ширины ламели.

Особенностью работы с ламелями является необходимость подготовки их приклеиваемой поверхности в виде очистки и обезжиривания растворителями (ацетон, уайт-спирит и т.п.).

CarbonWrap Resin Laminate+

Эпоксидная смола

Эпоксидный клей для ламелей CarbonWrap Resin Laminate+

Двухкомпонентный эпоксидный клей для устройства системы усиления конструкций на основе композитных углеродных ламелей CarbonWrap Lamel

В наличии: есть
  Сравнить
129 580 руб.комплект 30 кг.
CarbonWrap Lamel HS 12/100

Углеродная ламель

Углеродная ламель CarbonWrap Lamel HS 12/100

Ламель из углеродных волокон толщиной 1.2 мм и шириной 100 мм

В наличии: под заказ
  Сравнить
822 340 руб.рулон 100 пог. м.
CarbonWrap Putty S

Защита бетона

Эпоксидная шпатлевка CarbonWrap Putty S

Эпоксидная двухкомпонентная шпатлевка для систем внешнего армирования CarbonWrap

В наличии: есть
  Сравнить
103 130 руб.комплект 31 кг.
CarbonWrap Primer

Эпоксидная смола

Эпоксидная грунтовка CarbonWrap Primer

Эпоксидная двухкомпонентная грунтовка для систем внешнего армирования CarbonWrap

В наличии: есть
  Сравнить
101 430 руб.комплект 19,5 кг.

Заработная плата

При выделении работ по обследованию и проектированию в отдельный договор затраты по оплате труда сводятся к определению заработной платы рабочих и линейных ИТР. Небольшая ширина и жесткость ламели существенно упрощает работу по ее укладке и снижает требования к уровню квалификации исполнителей. Трудозатраты на установку ламели с учетом шлифовки составляет 0,4…0,6  нормо-часа на погонный метр. Основные затраты приходятся на работы по подготовке поверхности и последующую отделку.

Оборудование и оснастка

Для установки ламелей не требуется специального оборудования. Основные затраты по оборудованию приходятся на этап подготовительных работ. Непосредственно для укладки ламели требуется валик или шпатель для нанесения эпоксидного клея на подготовленную поверхность конструкции и ламели и валик для прикатки.

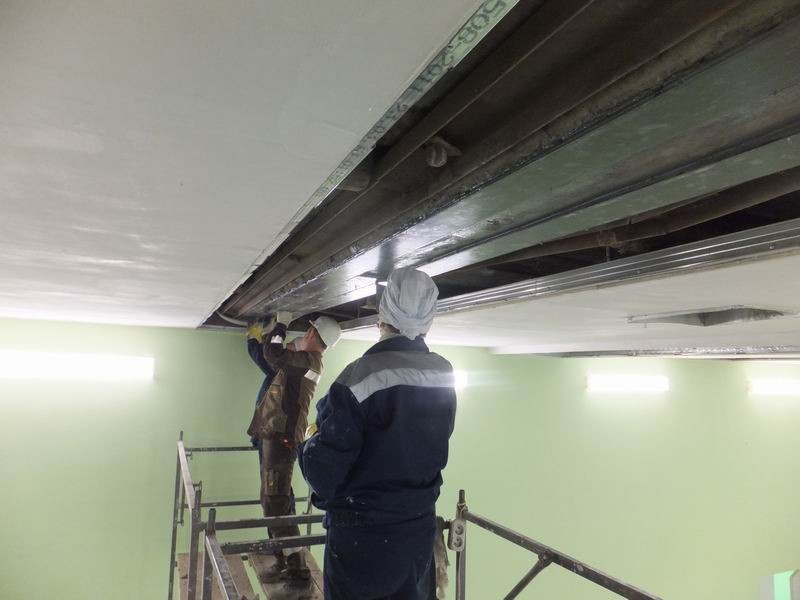

усиление углеродными ламелями

Плановая прибыль

Показатель плановой прибыли устанавливается по соглашению сторон и должен учитывать их интересы. Фактическая прибыль является индикатором эффективности организации работ исполнителем.

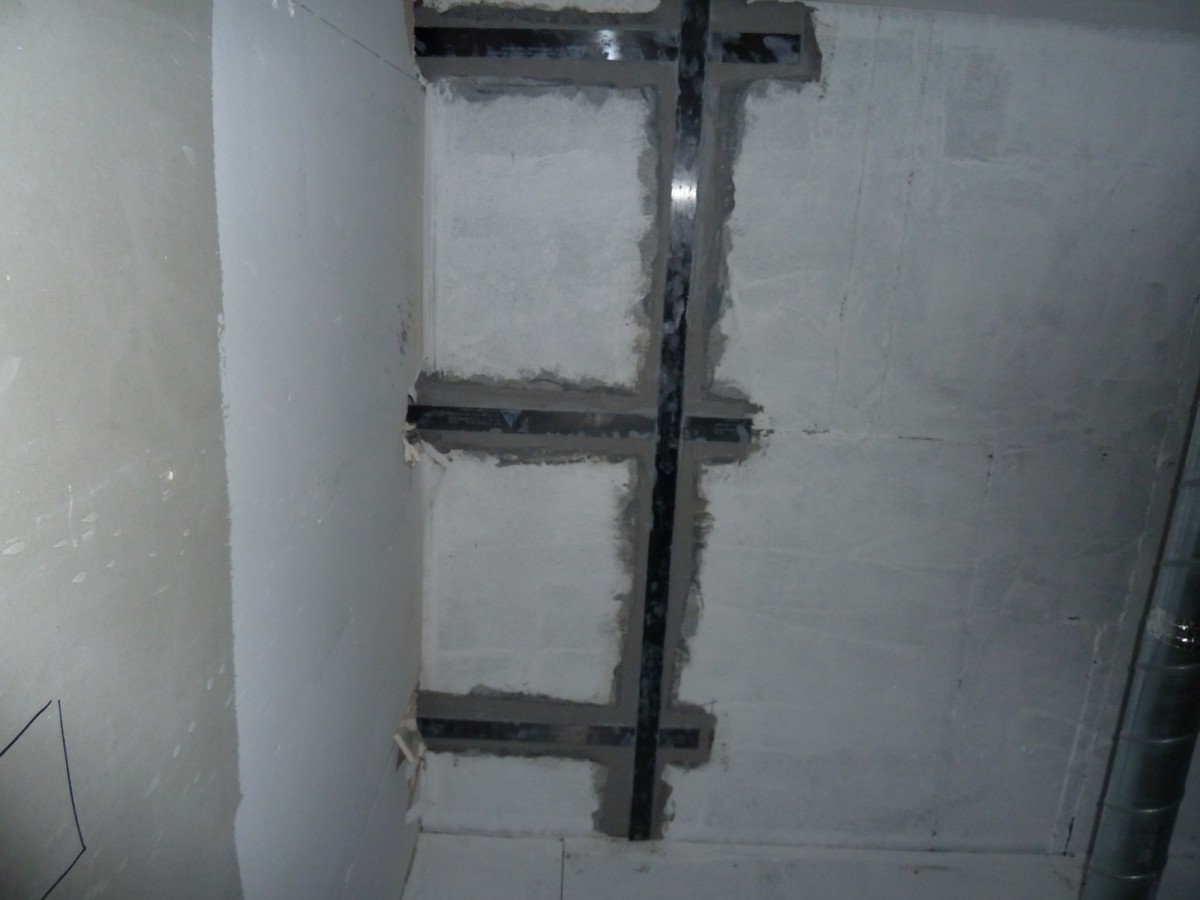

усиление углепластиковыми ламелями

Итоговый результат

Общая стоимость работ по монтажу ламелей зависит от принятой технологии, состава и организации работ по усилению конструкции. В чистом виде, операции по укладке ламелей занимают немного времени (порядка 500 п.м. двумя-тремя рабочими в смену) на подготовленной площадке. Основные затраты возникают на этапе подготовки строительной конструкции к наклеиванию.

Использование ламелей для усиления имеет высокую эффективность при работе с заранее подготовленными или новыми поверхностями строительных конструкций. Имеет смысл формировать комплексные бригады со специалистами в части восстановления несущей способности конструкций или ремонту трещин, которые обучены работе с эпоксидным клеем и ламелями.

Не смотря на относительную большую долю затрат на материалы в цене на операции по усилению ламелями (более 50%), суммарная стоимость в 2…2,5 раза ниже, чем усиление металлическими конструкциями или за счет увеличения габаритов несущей конструкции. Отдельно следует рассматривать укрепление деревянных элементов строений, т.к. установка ламели на «растянутой» части несущего элемента повышает прочность на изгиб в десятки раз.

Пример смет на усиление конструкций можете взять в этом разделе.
