Усиление железобетонных балок и ригелей углеволокном по СП 164.1325800.2014: обследование, расчёт и технология

1) Вступление: что усиливаем и почему возникают проблемы

Железобетонные балки и ригели являются линейными несущими элементами, работающими преимущественно на изгиб и поперечную силу, а в узлах рам — дополнительно на местные напряжения и перераспределение моментов. Усиление требуется при реконструкции, изменении нагрузок, выявленном дефиците несущей способности по расчёту, появлении опасных трещин, недопустимых прогибов, а также при повреждениях бетона и коррозии арматуры.

В данной статье под «усилением углеволокном» понимается система внешнего армирования (СВА): углеродная ткань/лента или углеродные ламели, приклеиваемые к подготовленной поверхности бетона полимерным связующим. СВА воспринимает растягивающие усилия и включается в работу совместно с железобетоном через адгезионный шов. Проектирование схемы усиления и требования к подготовке основания, конструктивным решениям (стыки, анкеровка, зоны усиления), а также контролю качества следует вести в логике СП 164.1325800.2014.

Ключевой принцип: СВА не заменяет ремонт и восстановление сечения. При разрушении защитного слоя, пустотах, отслоениях, активной коррозии и увлажнении сначала выполняют стабилизацию причин и ремонт бетона/арматуры, затем — усиление по расчётному механизму (изгиб, срез, трещиностойкость, деформации).

2) Типовые дефекты и причины

• Вертикальные трещины в пролёте по нижней зоне — признак растяжения от изгиба и/или недостатка рабочей арматуры, увеличения нагрузки, изменения схемы работы. На практике сопровождается ростом прогиба и раскрытия трещин.
• Наклонные трещины в приопорных зонах — признак дефицита по срезу (косому растяжению), недостатка поперечной арматуры (хомутов), концентрации усилий в опорном узле. На практике это потенциально опасный механизм: требуется проверка остаточной несущей способности и, как правило, усиление приопорной зоны.
• Трещины в узлах рам (ригель–колонна), раскрытие по диагонали — перераспределение моментов, недостаточная анкеровка/конструктивное армирование узла, нарушения в сопряжении. На практике усиление «только пролёта» может сместить предельное состояние в узел.
• Сколы и отслоения защитного слоя, оголение арматуры — коррозия из-за протечек, карбонизации, солей, циклов увлажнение–сушка. На практике означает уменьшение рабочего сечения и снижение сцепления арматуры с бетоном.
• Недопустимые прогибы без выраженных трещин — изменение закрепления, потеря жёсткости, ползучесть, перегрузка, ошибки в эксплуатации. На практике требует уточнения схемы опирания и расчёта по деформациям.
• Локальные разрушения в опорной зоне — недостаточная площадь опирания, низкая прочность бетона у опоры, местные напряжения. На практике СВА может быть недостаточной без конструктивных мер по восстановлению опорного узла.

Практический вывод: усиление назначают по механизму работы. Усиление по изгибу (в пролёте) не заменяет усиление по срезу (у опоры) и не компенсирует дефекты узлов. В проекте должны быть закрыты все критические предельные состояния, включая проверку отслоения СВА.

3) Диагностика перед усилением: чек-лист

До проектирования усиления необходимы обследование и сбор исходных данных. Минимальный чек-лист для проектировщика/ПТО/технадзора:

• Схема работы: пролёты, опирание, защемления, реальная работа рам (для ригелей), наличие вторых порядков, условия передачи моментов в узлах.
• Нагрузки: фактические и перспективные постоянные/временные нагрузки, оборудование, подвесы, изменения назначения, динамика/вибрации; корректные сочетания для поверочного расчёта.
• Геометрия: сечение балки/ригеля, рабочая высота, ширина, высота ребра, наличие полки (тавровые/ребристые сечения), приопорные участки и зоны анкеровки арматуры.
• Армирование: расположение рабочей продольной арматуры и хомутов (сканирование + выборочная вскрыша при необходимости), защитный слой, наличие анкеровок и закладных.
• Бетон: ориентировочная прочность и однородность; наличие слабого поверхностного слоя, раковин, пустот; состояние защитного слоя и признаки карбонизации/агрессивного воздействия.
• Дефекты: карта трещин (тип, направление, ширина раскрытия, протяжённость), динамика (маячки/мониторинг), прогибы, признаки разрушения опорных зон и узлов.
• Коррозия: наличие влаги, протечки, степень коррозии арматуры и потери сечения; наличие солей/агрессивных воздействий.
• Технологические условия: доступ к нижней/боковым поверхностям, возможность разгрузки/подпорок, режимы проветривания, ограничения по пыли, температурно-влажностный режим производства работ.
• Влажность основания и точка росы: измерение влажности бетона в зоне наклейки и контроль отсутствия конденсации (температура поверхности выше точки росы с запасом).

Результат диагностики: подтверждённая расчётная модель (изгиб/срез/узлы/деформации), перечень подготовительных ремонтных работ, схема СВА с конструктивными мерами против отслоения и программа контроля качества (в логике СП 164.1325800.2014).

4) Нормативная база

• СП 164.1325800.2014 — проектирование и производство работ по усилению конструкций композитными материалами: расчётные предпосылки для СВА, требования к подготовке основания, конструктивные требования к стыкам и анкеровке, технологические условия и контроль качества.
• Нормы по железобетону — поверочный расчёт исходной балки/ригеля и узлов по предельным состояниям (прочность, трещиностойкость, деформации, анкеровка, опорные зоны).
• Нормы по нагрузкам — обоснование расчётных воздействий и сочетаний при изменении эксплуатации/реконструкции.
• Нормы по обследованию — требования к обследованию и оформлению результатов технического состояния, мониторингу дефектов.

Примечание: перечисление норм в проекте должно соответствовать фактически принятой методике расчёта и составу работ. Если часть исходных данных не подтверждена (армирование, прочность бетона, схема опирания), это фиксируется как ограничение применимости результатов и закрывается дополнительными исследованиями.

Необходимые документы для расчёта усиления конструкций и получения технического заключения можно скачать здесь.

5) Подходы/сценарии усиления (А–Б–В)

Вариант А — локальное усиление по изгибу в пролётной зоне

Применяют, когда дефицит по изгибу подтверждён расчётом и локализован в пролёте, а приопорные зоны и узлы не являются определяющими по предельным состояниям. Типовое решение — наклейка углеродных ламелей или лент по нижней поверхности балки/ригеля в зоне растяжения. Концевые участки усиления требуют проектных мер против отслоения (длина анкеровки, конструктивные элементы, дополнительные слои ткани и т.п. — по расчёту и требованиям СП 164.1325800.2014).

Ограничения: нельзя ограничиваться пролётом при наличии наклонных трещин у опор, дефицита по срезу или проблем в узлах рам. Нельзя наклеивать СВА на слабое/влажное основание без ремонта и стабилизации условий.

Вариант Б — комплексное усиление (изгиб + срез + узлы)

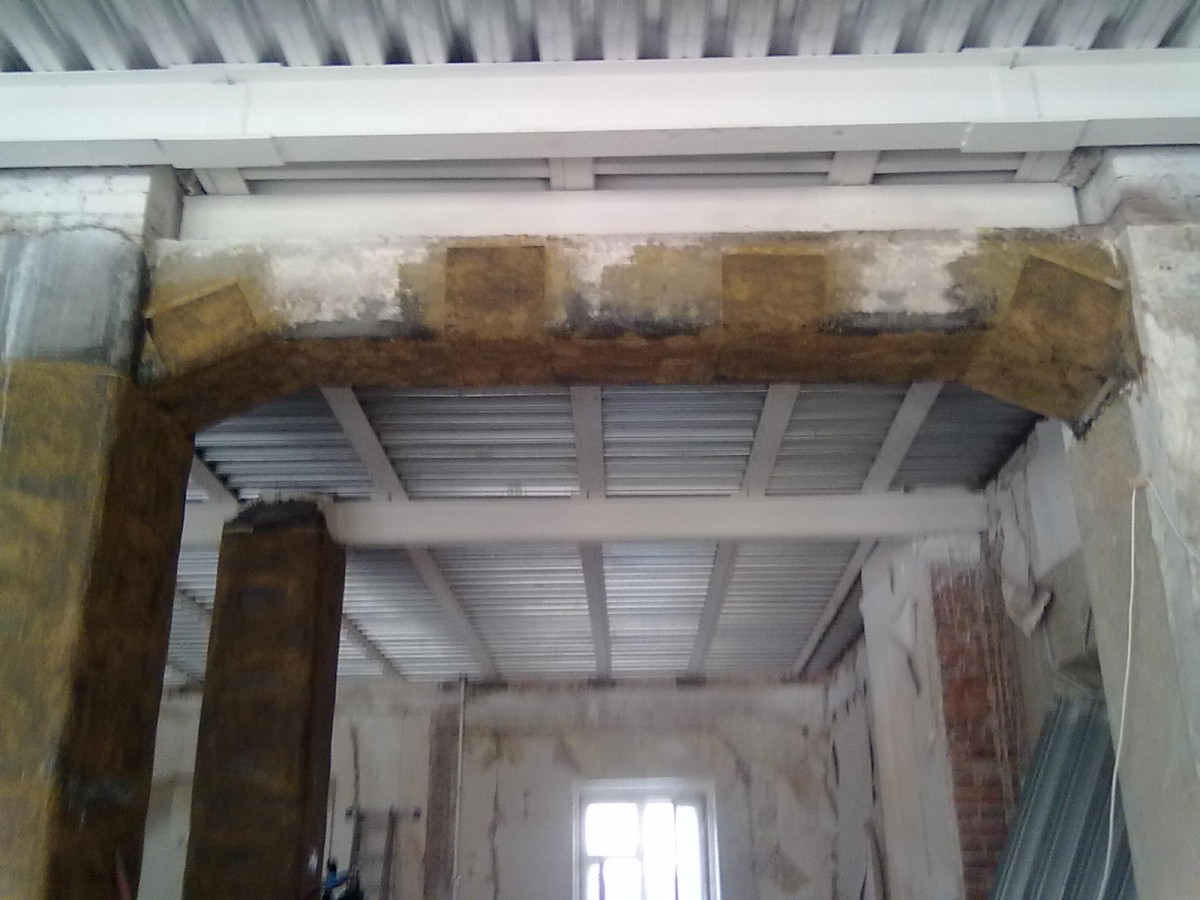

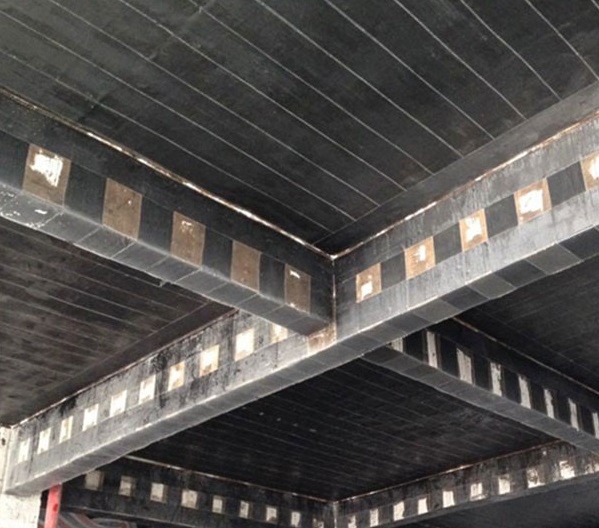

Применяют при системном дефиците несущей способности, при выявленных наклонных трещинах у опор, при реконструкции с ростом нагрузок, а также при необходимости управлять трещиностойкостью и деформациями. Схема может включать: усиление по изгибу (ламели/ленты в пролёте), усиление по срезу (U-образные охваты/обёртки в приопорной зоне), а также локальные решения по узлам (ригель–колонна) при подтверждённой необходимости. Все стыки, нахлёсты и анкеровка назначаются проектом в логике СП 164.

Ограничения: требуется обеспечить доступ к боковым поверхностям (для охватов), качество геометрии кромок (фаски/радиусы), сухость основания и контролируемый режим отверждения.

Вариант В — санация/замена/альтернативные методы

Применяют, когда СВА не обеспечивает устойчивого результата по технологическим или расчётным причинам: постоянное увлажнение и конденсация, критически слабый поверхностный слой бетона без возможности восстановления, значительные коррозионные потери арматуры, необходимость кратного увеличения несущей способности, жёсткие требования по огнестойкости без возможности защитных мероприятий. Альтернативы: увеличение сечения (железобетонная обойма/наращивание), стальные накладки/обоймы, внешнее предварительное напряжение, введение дополнительных опор/балок, реконструкция узлов.

6) Пошаговая технология СВА

6.1 Подготовка работ

1. Проект и ППР: схема усиления, зоны, количество слоёв, расположение стыков и анкеровки должны быть заданы проектом. Порядок производства работ фиксируют в ППР.
2. Разгрузка/ограничение эксплуатации: по возможности исключают перегрузки, динамику, вводят временные ограничения, предусматривают подпорки при критическом состоянии или при необходимости обеспечить технологичность (в т.ч. закрыть раскрытие трещин на время ремонта).
3. Входной контроль материалов: партии, сроки годности, условия хранения; подготовка журналов контроля условий и качества.

6.2 Ремонт основания (если есть разрушения и коррозия)

1. Удаление слабого бетона: вскрытие до прочного основания, устранение отслоений, очистка.
2. Обработка арматуры: очистка, оценка потери сечения, защитные мероприятия по проекту. При значимых потерях — расчётное решение по восстановлению/компенсации несущей способности до наклейки СВА.
3. Восстановление профиля: ремонтными составами восстанавливают геометрию и защитный слой, устраняют раковины/пустоты; трещины ремонтируют по проекту (инъектирование/заделка) с учётом характера трещины.
4. Выдержка: ремонтные зоны должны набрать требуемую прочность до устройства СВА.

6.3 Подготовка поверхности под наклейку (критично по СП 164)

1. Профилирование: шлифование/фрезерование для снятия цементного молочка и получения несущего поверхностного слоя и требуемой шероховатости.
2. Выравнивание: устранение перепадов и локальных неровностей, чтобы исключить пустоты в клеевом шве.
3. Скругление кромок: для U-охватов и переходов ткани выполняют фаски/радиусы на ребрах (иначе повышен риск повреждения волокон и отслоения).
4. Очистка/обеспыливание: промышленный пылесос, удаление загрязнений и слабых слоёв.
5. Контроль влажности и точки росы: основание должно быть сухим, конденсат недопустим. Температура поверхности — выше точки росы с запасом; при риске конденсации работы переносят или стабилизируют режим.
6. Контроль адгезионной пригодности: при сомнениях выполняют испытания на отрыв по программе контроля; недопустимо системное разрушение по слабому поверхностному слою.

6.4 Монтаж усиления по изгибу (пролёт)

1. Разметка: зоны усиления, длины, положения стыков и участков анкеровки — строго по проекту.
2. Грунтование/поровыравнивание: по технологии системы для стабилизации основания.
3. Нанесение клеевого состава: равномерно, с контролем расхода и времени жизни состава.
4. Укладка лент/ламелей: ориентация волокон вдоль оси элемента; прикатка для удаления воздуха и обеспечения сплошного контакта.
5. Концевые зоны: выполнение проектных мер против отслоения (анкеровка/дополнительные элементы/слои) в соответствии с расчётной проверкой по СП 164.

6.5 Монтаж усиления по срезу (приопорная зона)

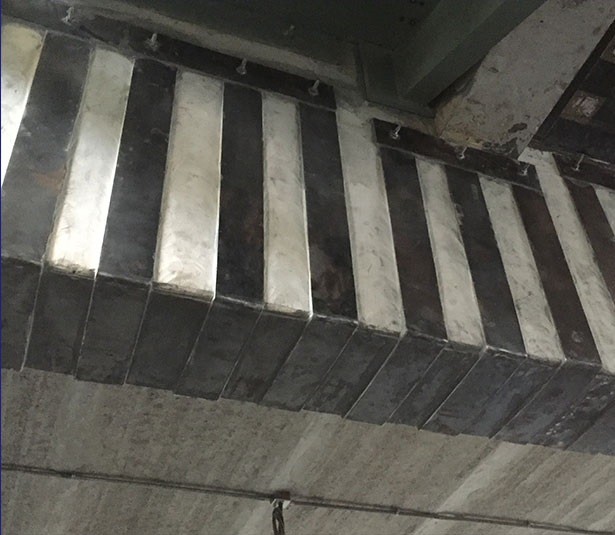

1. Схема: обычно U-образные охваты ткани/ленты с выходом на боковые грани и нижнюю грань; параметры назначают расчётом.
2. Геометрия: обязательны фаски/радиусы кромок и корректная подготовка боковых граней.
3. Нахлёсты и стыки: только по проекту; недостаточный нахлёст — типовая причина срыва по отслоению.

6.6 Отверждение, защита, приёмка

1. Отверждение: выдержка при заданных температурно-влажностных условиях; параметры фиксируют в журнале контроля.
2. Контроль дефектов: визуально (складки, пузыри, непропитанные зоны), простукивание на пустоты; дефекты устраняют по регламенту.
3. Выборочные испытания сцепления: по программе контроля качества (при необходимости).
4. Защитные покрытия: при УФ/влажной/агрессивной среде — защитный слой; при требованиях по огнестойкости — проектное огнезащитное решение для зоны усиления.
5. Исполнительная документация: акты скрытых работ, схемы раскладки, журналы условий, протоколы контроля.
