1) Вступление: что такое проём в несущей конструкции и почему возникают проблемы
Проём (оконный, дверной, технологический, лестничный) — это локальное ослабление несущей конструкции, изменяющее траекторию передачи усилий. В стенах и диафрагмах проём снижает несущую способность по сжатию и сдвигу (срезу), в перекрытиях — уменьшает рабочую высоту/площадь сечения и нарушает распределение изгибающих моментов и поперечных сил. В зоне углов проёма формируются концентрации напряжений, что часто приводит к трещинам и локальным разрушениям.
Усиление углеволокном в данной статье рассматривается как система внешнего армирования (СВА) — наклейка углеродных лент/ткани или ламелей на подготовленную поверхность бетона/каменной кладки на полимерном связующем. СВА работает преимущественно на растяжение, поэтому схема раскладки должна соответствовать расчётному механизму (изгиб, срез, сейсмическая диагональная работа, разгрузка перемычки и т.п.).
Проектирование и производство работ по СВА целесообразно вести в логике СП 164.1325800.2014: назначение расчётной модели, требования к подготовке основания, конструктивные ограничения (анкеровка, стыки, зоны усиления), а также контроль качества и технологических условий.
2) Типовые дефекты и причины (что это значит на практике)
- Диагональные трещины от углов проёма — концентрации напряжений и перераспределение сдвиговых усилий; на практике трещины могут «расти» при сезонных деформациях и изменении нагрузок.
- Трещины/прогиб перемычки над проёмом — дефицит по изгибу или по срезу перемычки, недостаточная анкеровка/арматура, снижение прочности бетона; на практике увеличивается раскрытие трещин и риск локального разрушения при перегрузке.
- Разрушение кромок и сколы в зоне опирания перемычки — недостаточная длина опирания, дефекты кладки/бетона, локальные концентраторы; на практике это означает потерю площади опирания и ускорение повреждений.
- Трещины в простенках (между проёмами) — недостаточная ширина простенка, повышенная гибкость/потеря устойчивости, ошибки перепланировки; на практике — снижение жёсткости стены и перераспределение усилий на соседние элементы.
- Повреждения перекрытия вокруг отверстий (под лестницы/шахты/коммуникации) — недоучёт перераспределения моментов и поперечных сил; на практике — трещины по нижней поверхности, повышенные прогибы, локальные сколы по контуру отверстия.
- Отслаивание ранее выполненного усиления — недостаточная подготовка основания, влажность/конденсация, слабый поверхностный слой; на практике — потеря работоспособности СВА без «видимых» причин, кроме отрыва по границе.
Ключевое: проём — это не только «дырка в стене/плите», а изменение расчётной схемы. Усиление назначают не по факту трещин, а по подтверждённому механизму дефицита и с учётом условий эксплуатации.
3) Диагностика перед работами: что измерить и оценить (чек-лист)
До проектирования и выполнения работ требуется обследование и сбор исходных данных. Минимальный чек-лист для проектировщика/ПТО/технадзора:
- Тип конструкции: железобетон (монолит/сборный), кладка, панельные элементы; наличие отделочных слоёв, влияющих на доступ к основанию.
- Роль элемента: несущая стена/диафрагма, перегородка, плита перекрытия, ригель/балка; наличие связей и совместной работы с соседними элементами.
- Геометрия проёма: размеры, форма, расположение относительно опор и осей, расстояния до соседних проёмов и краёв элемента; для перекрытий — расстояние до ригелей/колонн.
- Опирание и путь передачи нагрузки: где «уходит» нагрузка после появления проёма; наличие/достаточность перемычки, длина опирания, состояние опорных зон.
- Армирование/закладные: фактическое расположение рабочей арматуры, поперечной арматуры и анкеровок (сканирование + выборочная вскрыша при необходимости); запретные зоны для резки/сверления.
- Состояние материала: ориентировочная прочность бетона/кладки, наличие слабого поверхностного слоя, пустот, раковин, отслоений; коррозия арматуры и потери сечения.
- Дефекты: карта трещин (направление, раскрытие, протяжённость), динамика (маячки/мониторинг), признаки прогиба перемычки/перекрытия, разрушения кромок.
- Нагрузки и изменения эксплуатации: фактические и перспективные нагрузки (перепланировка, оборудование, складирование); для перекрытий — локальные сосредоточенные нагрузки.
- Влажностный режим: источники увлажнения, протечки, конденсация; измерение влажности основания и оценка точки росы в зоне наклейки СВА.
- Технологичность: возможность временного раскрепления/подпорок, доступ к поверхностям, режимы проветривания, ограничения по пыли и шуму.
Результат диагностики должен быть формализован: (1) вывод о допустимости устройства/расширения проёма, (2) расчётная схема усиления, (3) состав подготовительных работ и программа контроля качества по СП 164.1325800.2014.
4) Нормативная база
- СП 164.1325800.2014 — усиление конструкций композитными материалами: принципы расчёта СВА, требования к подготовке основания, конструктивные требования к анкеровке/стыкам, технологические условия и контроль качества.
- Нормы по железобетону — поверочный расчёт исходного элемента и изменённой схемы работы (прочность, трещиностойкость, деформации, узлы опирания).
- Нормы по нагрузкам — назначение расчётных воздействий и сочетаний при перепланировках и изменениях эксплуатации.
- ГОСТ 31937 — обследование и мониторинг технического состояния зданий и сооружений (состав обследования, оформление результатов, критерии вывода).
Если исходные данные по армированию, опиранию или состоянию материала не подтверждены обследованием, это является ограничением применимости расчётных выводов и должно закрываться дополнительными исследованиями.
Необходимые документы для расчёта усиления конструкций и получения технического заключения можно скачать здесь.
5) Подходы/сценарии работ (А–Б–В)
Вариант А — локальное усиление существующего проёма без изменения геометрии
Применяется, когда проём уже существует, но выявлены трещины от углов, дефицит по перемычке или локальные повреждения кромок. Состав работ: ремонт основания (при необходимости), затем СВА по расчётной схеме (усиление перемычки на изгиб, диагональные элементы на срез вокруг углов, локальные «хомуты»/анкеровочные зоны против отслоения). Эффект ограничен состоянием основания и правильностью анкеровки согласно требованиям СП 164.1325800.2014.
Вариант Б — комплексное решение при устройстве/расширении проёма

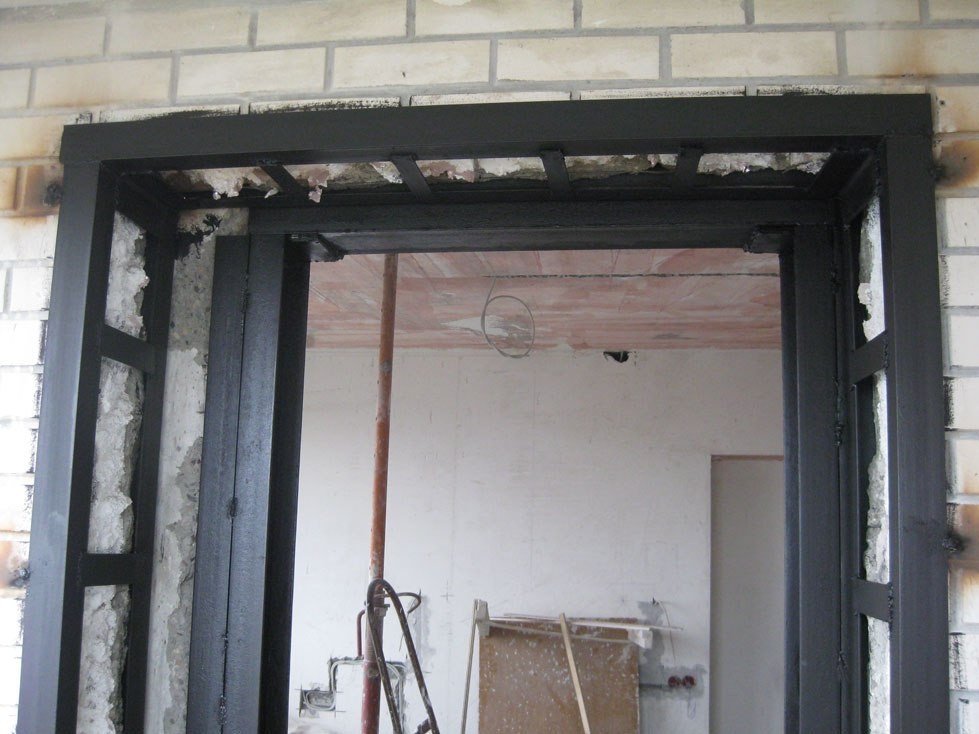

Применяется при вырезке нового проёма или расширении существующего, когда меняется расчётная схема и требуется обеспечить безопасный порядок работ. Обычно включает: временное раскрепление/подпорки, устройство несущего обрамления (металлического или железобетонного) или усиление существующей перемычки, затем СВА как дополняющий элемент (например, для повышения трещиностойкости, работы по срезу и ограничения раскрытия трещин). Углеволокно не должно рассматриваться как единственный несущий элемент «вместо» перемычки или стоек без расчётного обоснования.
Вариант В — санация/замена/альтернативные методы
Применяется, если СВА технологически или расчётно не является устойчивым решением: слабое основание и невозможность его восстановить, постоянное увлажнение/конденсация, значительные разрушения опорных зон, необходимость кратного увеличения несущей способности, требования по огнестойкости без возможности защитных мероприятий. В таких случаях выбирают конструктивное усиление обрамлением, введение дополнительных опор/балок, изменение схемы передачи усилий или отказ от проёма/изменение его размеров.
6) Пошаговая технология
6.1 Подготовка и безопасность работ
- Проект и ППР: до начала работ должна быть определена расчётная схема, порядок резки/демонтажа и временного раскрепления. Для несущих элементов работы без проектного решения недопустимы.
- Временное раскрепление: подпорки/стойки/домкраты назначают по месту приложения усилий (над/вблизи проёма, в зоне опирания перемычек, под участком перекрытия). Нельзя «подпирать для спокойствия» без понимания пути передачи нагрузки.
- Разметка и контроль арматуры: перед резкой выполняют сканирование для исключения повреждения рабочей арматуры/закладных. Любые изменения фактического армирования относительно ожиданий — основание для корректировки решения.
- Организация зоны: ограждение, защита от падения фрагментов, пылеудаление, вентиляция. Полимерные связующие требуют контроля проветривания и соблюдения требований по охране труда.
6.2 Устройство/расширение проёма (если предусмотрено)
- Последовательность резки: резку выполняют по ППР с учётом сохранения устойчивости простенков и перемычек, исключая внезапное снятие опоры и «закусывание» диска/каната.
- Контроль опорных зон: после вскрытия оценивают состояние бетона/кладки в опирании перемычек и в простенках; при выявлении разрушений назначают ремонт/усиление до дальнейших операций.
- Формирование геометрии углов: при возможности избегают острых внутренних углов; рационально выполнять скругления/радиусы (снижает концентрации напряжений). Это особенно важно, если планируется диагональное усиление вокруг углов.
6.3 Подготовка основания под СВА (критично по СП 164.1325800.2014)
- Удаление слабого слоя: шлифование/фрезерование для снятия цементного молочка, рыхлого бетона, старых покрытий; цель — несущий поверхностный слой.
- Ремонт дефектов: раковины, сколы, выкрашивания и трещины в зоне наклейки устраняют ремонтными составами/инъекцией по проекту. СВА не наклеивают на «пустоты» и отслоения.
- Скругление кромок: кромки и ребра в местах охватов/переходов ткани должны быть без острых граней (фаска/радиус), иначе повышается риск повреждения волокон и отслоения.
- Очистка и обеспыливание: промышленный пылесос, обезжиривание при необходимости. Пыль в клеевом шве — типовая причина потери адгезии.
- Контроль влажности и точки росы: основание должно быть сухим; температура поверхности — выше точки росы с запасом (исключить конденсат). При несоблюдении условий работы переносят или вводят мероприятия по стабилизации режима.
- Контроль адгезионной пригодности: при сомнениях выполняют испытания на отрыв на контрольных участках. Важен характер разрушения: недопустимо системное разрушение по слабому поверхностному слою.
6.4 Монтаж СВА вокруг проёма (типовые схемы)

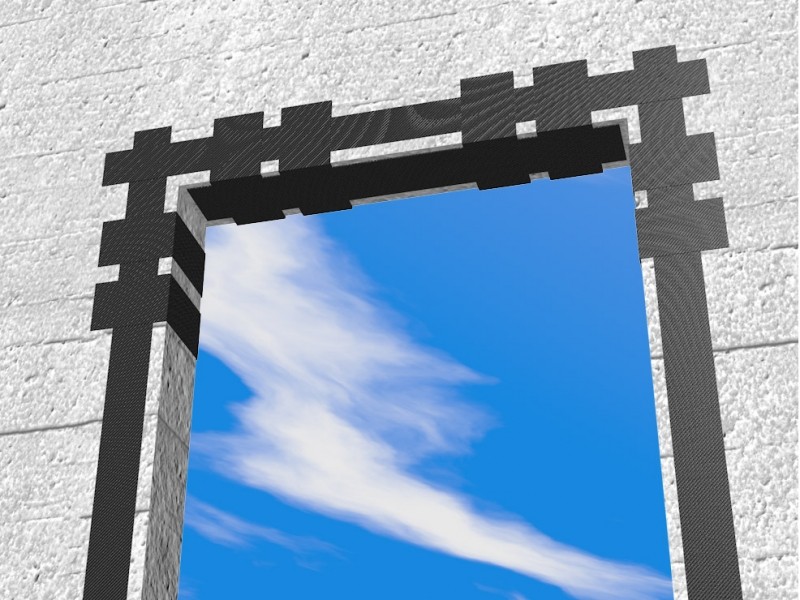

- Усиление перемычки над проёмом: ленты/ламели располагают в зоне растяжения по расчёту (часто — нижняя грань перемычки или верхняя зона при обратной работе). Концевые зоны усиливающих элементов требуют проектной анкеровки и проверки на отслоение по СП 164.1325800.2014.
- Усиление простенков/стоек проёма: продольные элементы (ламели/ленты) применяют при необходимости повышения работы на изгиб/растяжение от эксцентриситета и для ограничения раскрытия трещин. Назначение «на всякий случай» без расчётной модели не допускается.
- Диагональное усиление от углов: диагональные полосы ткани/ленты применяют для восприятия сдвиговых усилий и снижения концентрации напряжений в углах, особенно для стен/диафрагм. Требуются корректные нахлёсты, анкеровка и подготовка основания.

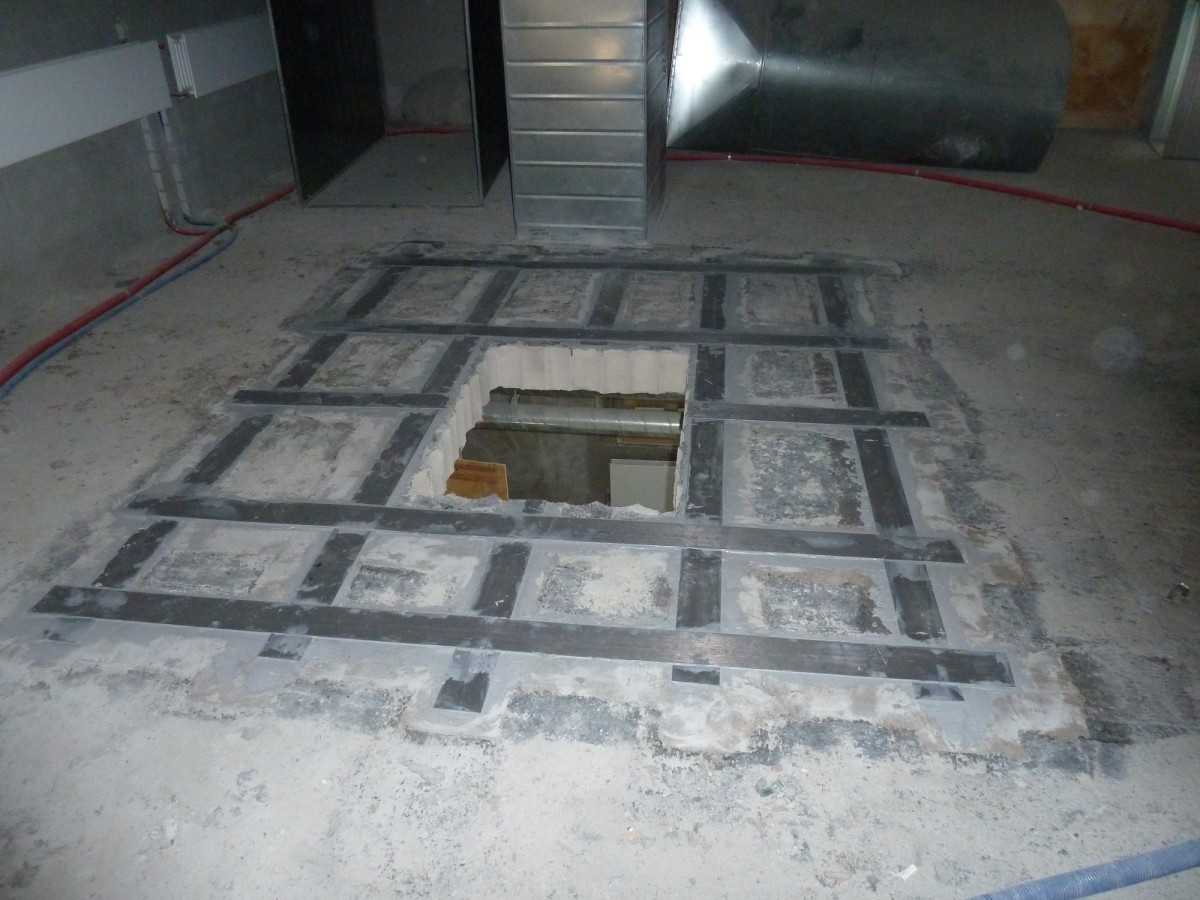

- Усиление проёмов в перекрытии: усиление выполняют по контуру отверстия сверху и/или снизу с заходом на полку плиты и на внутренние грани, с отдельной проработкой «внутренних углов» (концентраторы). При больших отверстиях часто требуется комплексное решение с обрамлением, так как перераспределение усилий может выходить за возможности локальной наклейки.
Общие требования: ориентация волокон — строго по расчётному направлению; стыки, нахлёсты, длины анкеровки и количество слоёв — только по проекту (логика СП 164.1325800.2014). Изменение раскладки на объекте без перерасчёта не допускается.
6.5 Отверждение, защита и приёмка
- Отверждение: выдержка при заданных температурно-влажностных условиях с фиксацией параметров в журнале контроля.
- Контроль качества: визуальный контроль (пузыри, складки, непропитанные зоны), простукивание на пустоты, контроль расхода связующего, выборочные испытания адгезии — по программе контроля качества.
- Защита усиления: при влажной/агрессивной среде и УФ — защитные покрытия; при требованиях огнестойкости — проектное огнезащитное решение для зоны усиления (учитывать чувствительность полимерного связующего к нагреву).
- Исполнительная документация: акты скрытых работ, схемы раскладки, протоколы контроля условий и испытаний, фиксация отклонений и принятых решений.
