1) Вступление: что усиливаем и почему возникают проблемы
5) Подходы/сценарии ремонта и усиления (А–Б–В)

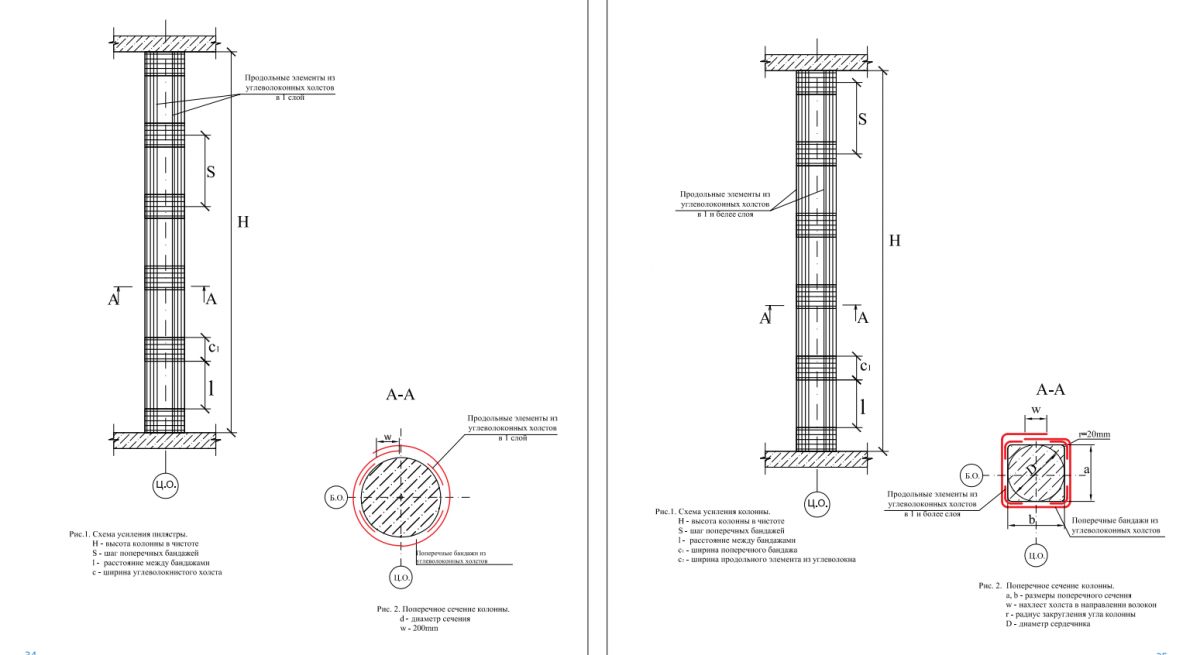

Вариант А — локальный ремонт + композитный бандаж (обойма) нижней зоны
Применяют при хаотической сетке трещин, выкрашивании защитного слоя и необходимости повысить трещиностойкость/«собранность» зоны консольной заделки. Схема — кольцевые/спиральные намотки лентой/тканью с формированием обоймы заданной высоты. Как правило, такой подход рационален, когда направление растяжения может меняться (ветер), и требуется симметричное усиление по периметру.
Условия применимости: после удаления слабого бетона и восстановления поверхности; при обеспечении сухости основания и возможности защитить участок от осадков до набора прочности связующего.
Вариант Б — усиление по изгибу со стороны растяжения + конструктивная анкеровка (хомуты)
Применяют, когда расчётом и обследованием подтверждён дефицит по изгибу и определено преобладающее направление растяжения (например, для устойчивых схем нагрузки/расположения проводов). Схема — продольные накладки (полотно/лента/ламель) по образующей со стороны растяжения, а в концевых зонах — поперечные хомуты/обоймы как конструктивная мера против отслоения (в логике СП 164.1325800.2014).
Ограничения: при переменном направлении ветровой нагрузки без устойчивого «растянутого» лица целесообразность одностороннего усиления снижается; чаще выбирают обойму по периметру или комбинированную схему.
Вариант В — замена опоры или альтернативные конструктивные решения

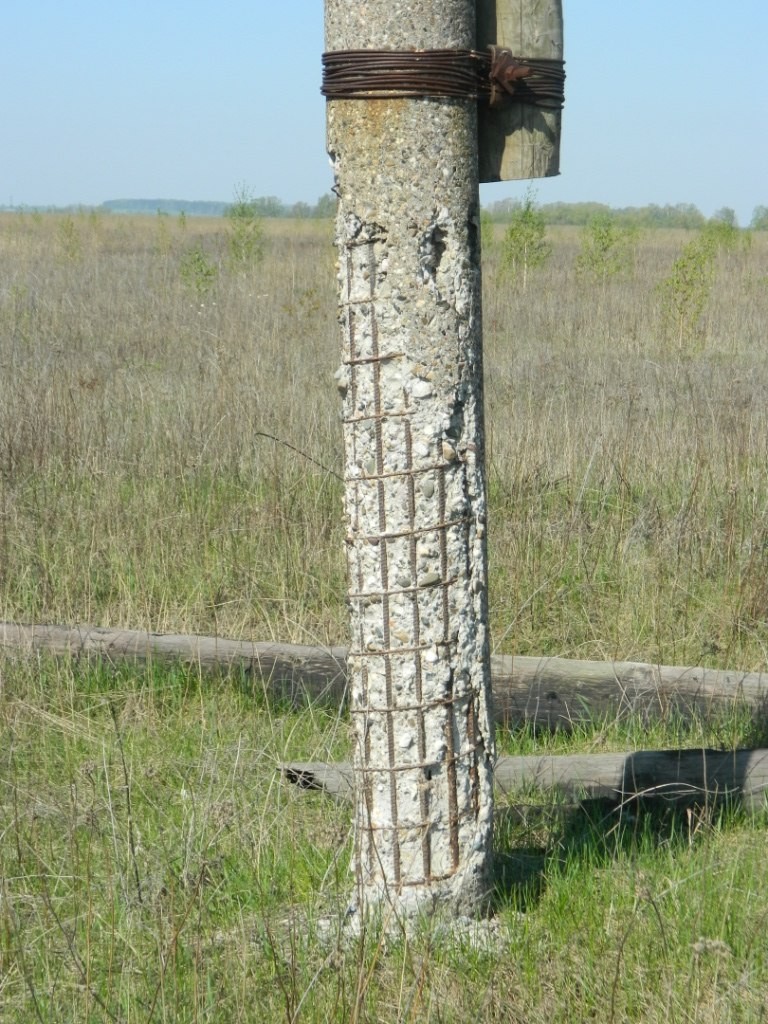

Применяют, если повреждения критичны или условия для СВА не обеспечиваются: сквозные разрушения пустотелых опор, значительные потери сечения бетона/арматуры, постоянное увлажнение без возможности устранения, проблемы основания/наклон. Альтернативы: металлический бандаж, железобетонная обойма/наращивание сечения, переустройство заделки, замена опоры. Решение принимает проект с учётом отключений, логистики и требований эксплуатирующей организации.
6) Пошаговая технология
6.1 Подготовка и безопасность
- Оформление допуска: наряд-допуск, согласование работ в охранной зоне, решение по отключению/заземлению, мероприятия по защите от наведённого напряжения.
- Организация места работ: ограждение, подмости/вышка, безопасные подходы, контроль погоды (осадки/ветер).
- Разгрузка/режим эксплуатации: при необходимости ограничивают режимы, исключают ударные воздействия, обеспечивают стабильность условий в период отверждения.
6.2 Раскопка и подготовка зоны консольной заделки
- Обкапывание опоры в зоне нижнего усиления (глубина и объём — по проекту и фактической заделке; на практике часто требуется доступ ниже уровня грунта).
- Осушение и дренаж: если в котловане вода/влажный грунт, обеспечивают временное водоотведение; иначе стабильная влажность бетона не будет достигнута.
- Очистка поверхности от грунта, биозагрязнений и слабых слоёв.
6.3 Ремонт основания (обязателен при разрушениях)
- Удаление слабого бетона до прочного основания, вскрытие и устранение отслоений.
- Работа с арматурой: очистка от коррозии, оценка состояния. При существенных потерях сечения вопрос решается расчётом до усиления СВА.
- Восстановление геометрии ремонтными составами с формированием ровной, прочной поверхности под наклейку (без раковин и «ступеней»).
- Выдержка до достижения требуемых характеристик ремонтных зон.
6.4 Подготовка поверхности под СВА (критический этап по СП 164)
- Профилирование (шлифование/фрезерование) для снятия цементного молочка и получения несущего поверхностного слоя.
- Выравнивание: допускается только плавная геометрия без локальных перепадов, чтобы исключить пустоты в клеевом шве.
- Очистка и обеспыливание промышленным пылесосом.
- Контроль влажности и конденсации: основание должно быть сухим, конденсат недопустим. Практически для полимерных систем часто ориентируются на влажность бетона не выше нескольких процентов и относительную влажность воздуха в пределах, допускаемых технологией выбранной системы; точные значения задаются проектом и регламентом применяемых материалов.
- Грунтование по технологии системы усиления (для стабилизации основания и улучшения адгезии).

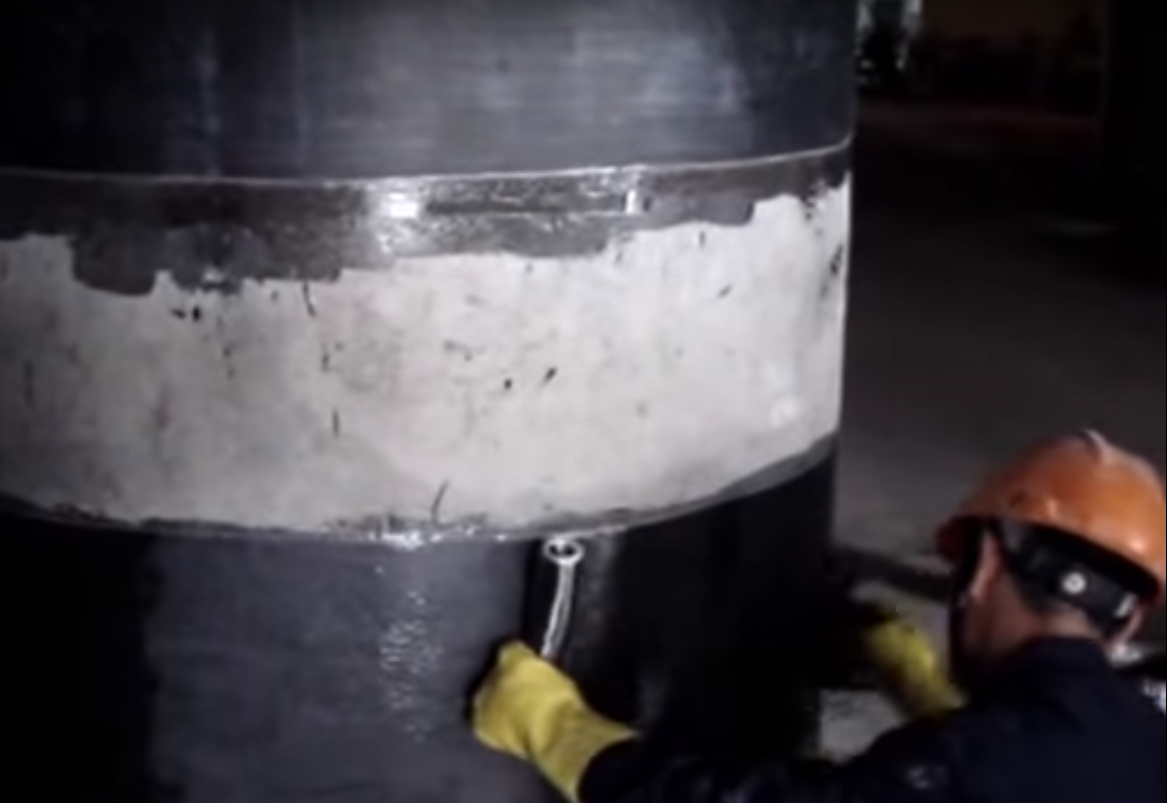

6.5 Наклейка углеволокна (бандаж/накладки/ламели)
- Разметка: высота зоны усиления, шаг спирали/раскладка слоёв, места нахлёстов — строго по проекту.
- Нанесение связующего: равномерно, с учётом времени жизни состава.
- Укладка материала:
- для обоймы — кольцевые или спиральные слои с заданным шагом и нахлёстом;
- для усиления по изгибу — продольные накладки по образующей со стороны растяжения;
- для ламелей — приклейка по рассчитанным полосам с конструктивными мерами в концевых зонах.
- Прикатка валиком/роликом для удаления воздуха и обеспечения сплошного контакта.
- Межслойная выдержка: интервалы и количество слоёв — по регламенту системы и проекту (важно не выходить за допустимые технологические окна).
6.6 Защита, обратная засыпка и приёмка
- Защита от осадков до набора прочности связующего (тент/укрытие, исключение попадания воды).
- Защитное покрытие для наружной эксплуатации (УФ/атмосферные факторы/абразив) — по проекту.
- Обратная засыпка с обеспечением дренажа (по проекту), чтобы не создавать постоянное водонасыщение нижней зоны.
- Контроль качества: визуальный осмотр (складки, пузыри, непропитанные участки), простукивание на пустоты, выборочные проверки адгезии по программе контроля (при необходимости).
- Исполнительная документация: акты скрытых работ, журнал условий (температура/влажность), схемы раскладки слоёв, протоколы контроля.
7) Типовые ошибки и последствия
- Ошибка: «замазать» разрушение ремонтным составом без усиления и без устранения влаги.
Почему возникает: пытаются восстановить внешний вид без учёта консольной работы.
Что будет: трещины и выкрашивание повторяются, возможен прогрессирующий характер повреждений в нижней зоне.
Как предотвратить: обследование + назначение схемы усиления (обойма/накладки) и решение по влагорежиму. - Ошибка: наклейка СВА на слабый/пылеватый поверхностный слой.
Почему возникает: недостаточное профилирование и очистка.
Что будет: отрыв по поверхности бетона, потеря эффекта усиления.
Как предотвратить: профилирование до несущего слоя, обеспыливание, при сомнениях — контрольные отрывы. - Ошибка: выполнение работ при влажном бетоне или при риске конденсации.
Почему возникает: работы «по погоде» без контроля точки росы, наличие влаги из грунта.
Что будет: пузыри, снижение адгезии, отслоение.
Как предотвратить: осушение/укрытие, контроль влажности основания и условий производства работ, технологические паузы. - Ошибка: одностороннее усиление по изгибу без учёта переменности направления ветра.
Почему возникает: схема назначена «по месту» без расчёта сочетаний.
Что будет: неравномерная работа, трещины сохраняются в иных направлениях, эффект усиления ограничен.
Как предотвратить: расчёт по сочетаниям, при необходимости — усиление по периметру (обойма) или комбинированная схема. - Ошибка: отсутствие защитного покрытия на наружной СВА.
Почему возникает: недооценка УФ и атмосферных факторов.
Что будет: деградация защитного слоя/покрытия, снижение долговечности системы.
Как предотвратить: проектное защитное покрытие и контроль его толщины/сплошности. - Ошибка: игнорирование электробезопасности при работах на ЛЭП.
Почему возникает: воспринимают СВА как «обычные бетонные работы».
Что будет: риск поражения током (в т.ч. наведённым напряжением), остановка работ, аварийные ситуации.
Как предотвратить: наряд-допуск, отключение/заземление, соблюдение требований эксплуатирующей организации, контроль допуска персонала.
Отдельно по материалу: углеродное волокно электропроводно. Сам факт проводимости не запрещает применение СВА на железобетонной опоре, но требует корректной организации работ и исключения случайного контакта/подключения к токоведущим частям, а также соблюдения расстояний и мер по наведённым потенциалам (решается ППР и требованиями эксплуатирующей организации).
8) Таблица выбора решения
| Сценарий / состояние опоры | Метод | Материалы / состав работ | Ограничения применимости | Риски и контроль | Когда нельзя / лучше другое |
|---|---|---|---|---|---|
| Нижняя зона: трещины, выкрашивание, влажная эксплуатация, направление растяжения меняется | Композитная обойма (кольцевая/спиральная) | Ремонт бетона + профилирование + наклейка ткани/ленты по периметру + защитное покрытие | Нужна сухая поверхность и несущий слой бетона; требуется защита от осадков до отверждения | Риск отслоения при влаге/плохой подготовке; контроль влажности, качества поверхности, пустот | Постоянное водонасыщение без возможности осушения; разрушенное основание без ремонтопригодности |
| Подтверждён дефицит по изгибу и определено «растянутое» лицо | Продольные накладки (лента/полотно/ламель) + хомуты в концевых зонах | Подготовка поверхности + наклейка продольных элементов + поперечные хомуты (анкеровка по СП 164) | Требуется стабильная расчётная схема; при переменном ветре односторонний эффект ограничен | Риск отслоения в концах; контроль анкеровки/нахлёстов и сплошности контакта | Если направление растяжения меняется и не фиксируется расчётом — чаще предпочтительна обойма |
| Сквозные повреждения пустотелой опоры, значительная потеря сечения | Замена / конструктивная реконструкция | Решение по замене, переустройство узлов/заделки, организация отключений и подъёмной техники | Определяется проектом и требованиями владельца сети | Риски по срокам отключений/логистике; контроль по ППР и исполнительной документации | СВА не является базовым решением при критических сквозных разрушениях |
| Повреждения локальные, требуется быстрое усиление без клеевых рисков | Металлический бандаж / обойма | Монтаж бандажа с натяжением/стяжками + антикоррозионная защита | Требует контроля коррозионной защиты и узлов крепления | Риск коррозии и потери работоспособности крепежа; контроль покрытия и натяжения | В агрессивной среде без качественной защиты; при необходимости расчётного прироста по прочности |
| Наклон, просадка, проблемы грунта/заделки | Геотехнические меры / переустройство заделки | Укрепление основания, дренаж, переустройство заделки, восстановление вертикальности (по проекту) | Требует инженерно-геологических данных | Риск повторной просадки; контроль по геодезии и журналам работ | СВА не устраняет причину, если проблема в основании |
9) Вывод: что делать в типовых случаях
- Начинайте с обследования нижней зоны и влагорежима: именно здесь чаще всего формируется критическое повреждение при консольной заделке.
- СВА на основе углеволокна работает только при пригодном основании и соблюдении технологии по СП 164.1325800.2014 (подготовка поверхности, конструктивные решения, контроль качества).
- При переменных направлениях нагрузок чаще рациональна обойма по периметру, а не односторонние накладки.
- Сквозные и критические разрушения пустотелых опор, а также проблемы основания требуют решений уровня замены/реконструкции, а не «усиления клеевым слоем».
- Работы на ЛЭП относятся к повышенной опасности: требования по отключению/заземлению/наряд-допуску и контролю наведённых напряжений обязательны.
