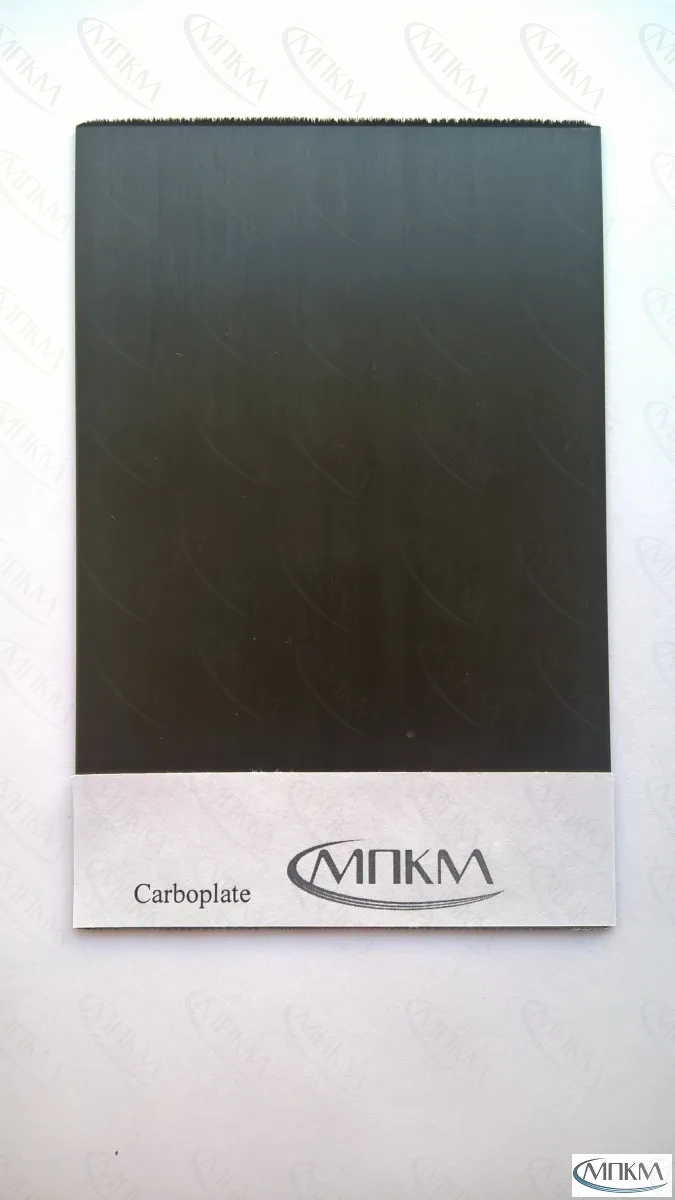

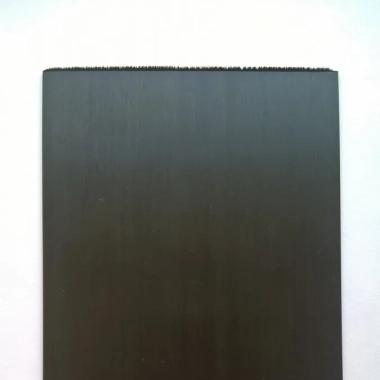

MAPEI Carboplate E 200/100/1,4 — углепластиковая пластина из однонаправленных углеродных волокон в эпоксидной матрице для внешнего усиления строительных конструкций. Указанная в названии ламель имеет ширину 100 мм и толщину 1,4 мм.
Области применения

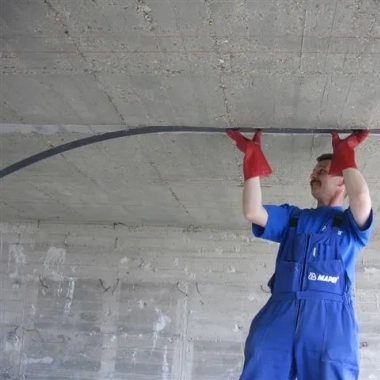

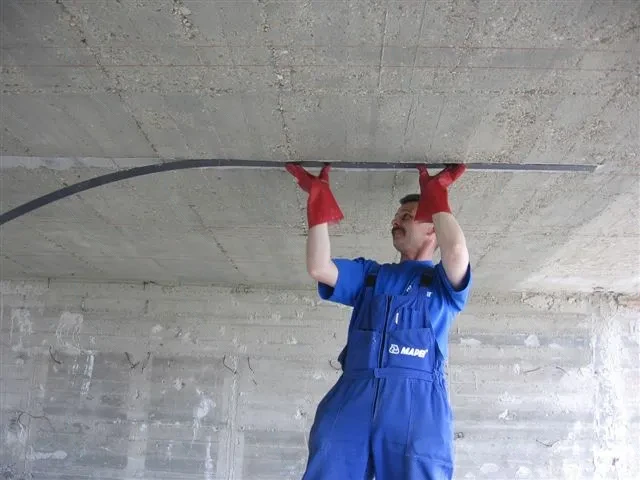

Ламель применяют для проектного усиления железобетонных элементов, в том числе балок, плит, колонн и мостовых конструкций, при увеличении нагрузок, восстановлении повреждённых элементов и сейсмоусилении. Схему, число пластин, анкеровку и совместимый клеевой состав определяют расчётом и проектом усиления. На криволинейной поверхности техническая карта предусматривает радиус более 3 м.

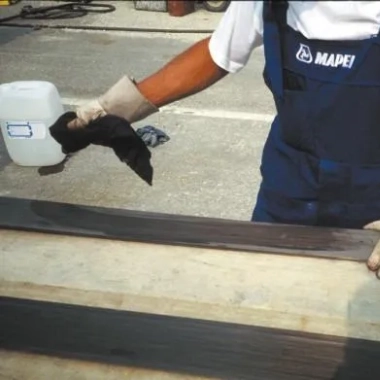

Основание должно быть прочным, чистым и сухим. Требование к прочности основания на отрыв более 1,5 МПа относится к проверке основания, а не является общей заявленной адгезией самой ламели. После ремонта основания выдерживают не менее трёх недель; неровности подготовленной поверхности не должны превышать 1 мм.
Для обычной серии Carboplate собственная техническая карта 1001-8-2023 en(IT) предусматривает температуру не ниже +5°C, а при использовании MapeWrap Primer 1 — не ниже +10°C. При +5…+20°C выбирают MapeWrap 11 либо Adesilex PG1, при более высокой температуре — MapeWrap 12 либо Adesilex PG2 согласно документации клея. Клеевой слой выполняют по технологии системы на обеих поверхностях. Установленные подпорки обычно сохраняют 24 часа до схватывания смолы; это не срок полной эксплуатации усиленной конструкции. От дождя защищают минимум 24 часа при температуре не ниже +15°C, при более низкой температуре — минимум три дня.
Преимущества
- Заводское изготовление углепластиковой пластины с однонаправленным армированием.
- Малая толщина усиления и возможность подбора схемы без существенного увеличения размеров конструкции.
- Применение в системе внешнего усиления с предусмотренными эпоксидными клеями.
- В обычной серии технический лист различает E170, E200 и E250; характеристики выбранного исполнения проверяют отдельно.
Расход
Для ламели шириной 100 мм ориентировочный расход клея MapeWrap 11, MapeWrap 12, Adesilex PG1 или Adesilex PG2 составляет 320–400 г на погонный метр. Значение 160–200 г/м относится к пластине шириной 50 мм. Фактическое количество зависит от подготовленной поверхности и схемы приклеивания. Расход клея не подменяет массу ламели.
Упаковка
Для указанной в карточке ламели предусмотрен рулон 25 пог. м в картонной коробке. Другие длины и исполнения согласовывают отдельно; рулон другой ширины или серии не заменяет указанный вариант.
Срок годности
В изученных технических листах обычной серии числовой срок хранения не указан. Ламели хранят в крытом сухом месте, защищая от повреждений. Состояние материала и применимость к проекту проверяют по маркировке и документации конкретной поставки.
Варианты из ранее размещённого предложения
Ниже сохранены отдельные исполнения Carboplate W из прежнего предложения. Серии Carboplate и Carboplate W не отождествляют; они различаются техническими данными. Таблица не подтверждает текущее наличие указанных остатков и не заменяет проверку модификации при заказе.
| Наименование |
Кол-во, шт. |
Рулон, м. |
ИТОГО, м. |
| Carboplate E200/150/1,4W, рулон 100 м. |
3 |
100 |
300 |
| Carboplate E200/100/1,4W, рулон 25 м. |
4 |
25 |
100 |
