Технический анализ на основе ГОСТ Р 56378-2015
В практике восстановления бетонных конструкций до сих пор встречается порочная тенденция: использование цементно-песчаных смесей (ЦПС) или плиточных клеев для заделки трещин, сколов и выбоин. Эта мнимая экономия игнорирует фундаментальные принципы, закреплённые в национальных стандартах, и неминуемо ведёт к снижению долговечности и надёжности конструкции. ГОСТ Р 56378-2015 «Материалы и системы для защиты и ремонта бетонных конструкций» даёт чёткое техническое обоснование, почему эти материалы не могут быть взаимозаменяемыми.
Ключевое различие: Назначение и нормативная база
Согласно ГОСТ Р 56378-2015, ремонтные смеси — это специализированные композиции на цементных, модифицированных полимером цементно-полимерных или полимерных вяжущих, предназначенные для восстановления несущей способности и геометрии конструкций. Стандарт предъявляет к ним комплекс обязательных требований, которых просто нет в нормативах для ЦПС или плиточных клеев.
| Критерий | Ремонтная смесь (по ГОСТ Р 56378-2015) | Цементно-песчаная смесь (ЦПС) | Плиточный клей |
|---|---|---|---|
| Нормативный документ | ГОСТ Р 56378-2015 | Собственные ТУ, ГОСТ на растворы | ГОСТ на клеи для плитки |
| Основное назначение | Восстановление несущей способности и геометрии | Кладка, стяжка, штукатурка | Фиксация облицовочных материалов |
| Прочность сцепления (адгезия) с основанием, не менее | 0,8 – 2,0 МПа (в зависимости от класса R1-R4) | Не нормируется | Высокая, но для тонкого слоя |
| Ограниченная усадка/расширение | Обязательное требование. Адгезия после испытаний ≥ 0,8 – 2,0 МПа | Не контролируется. Высокая усадка | Не нормируется для толстых слоёв |
| Прочность на сжатие (раствор), не менее | 45 МПа (для конструкционного ремонта) | 5-30 МПа (зависит от марки) | 10-20 МПа (достаточная для удержания плитки) |
Морозостойкость: критически важное отличие
Согласно ГОСТ Р 56378-2015 (раздел 5.2, таблица 3), ремонтные смеси проходят обязательные испытания на совместимость тепловых свойств, включая:
- Замораживание/оттаивание в солях (50 циклов)
- Замораживание/оттаивание на воздухе (30 циклов)
- Тепловой удар - эффект "грозового ливня" (30 циклов)
После этих испытаний прочность сцепления с основанием не должна снижаться ниже нормируемых значений (0,8-2,0 МПа в зависимости от класса).
Важно!
ЦПС и плиточные клеи не проходят испытания на морозостойкость в таком объёме. Они не предназначены для эксплуатации в условиях многократного замораживания и оттаивания, особенно в присутствии противогололёдных реагентов.

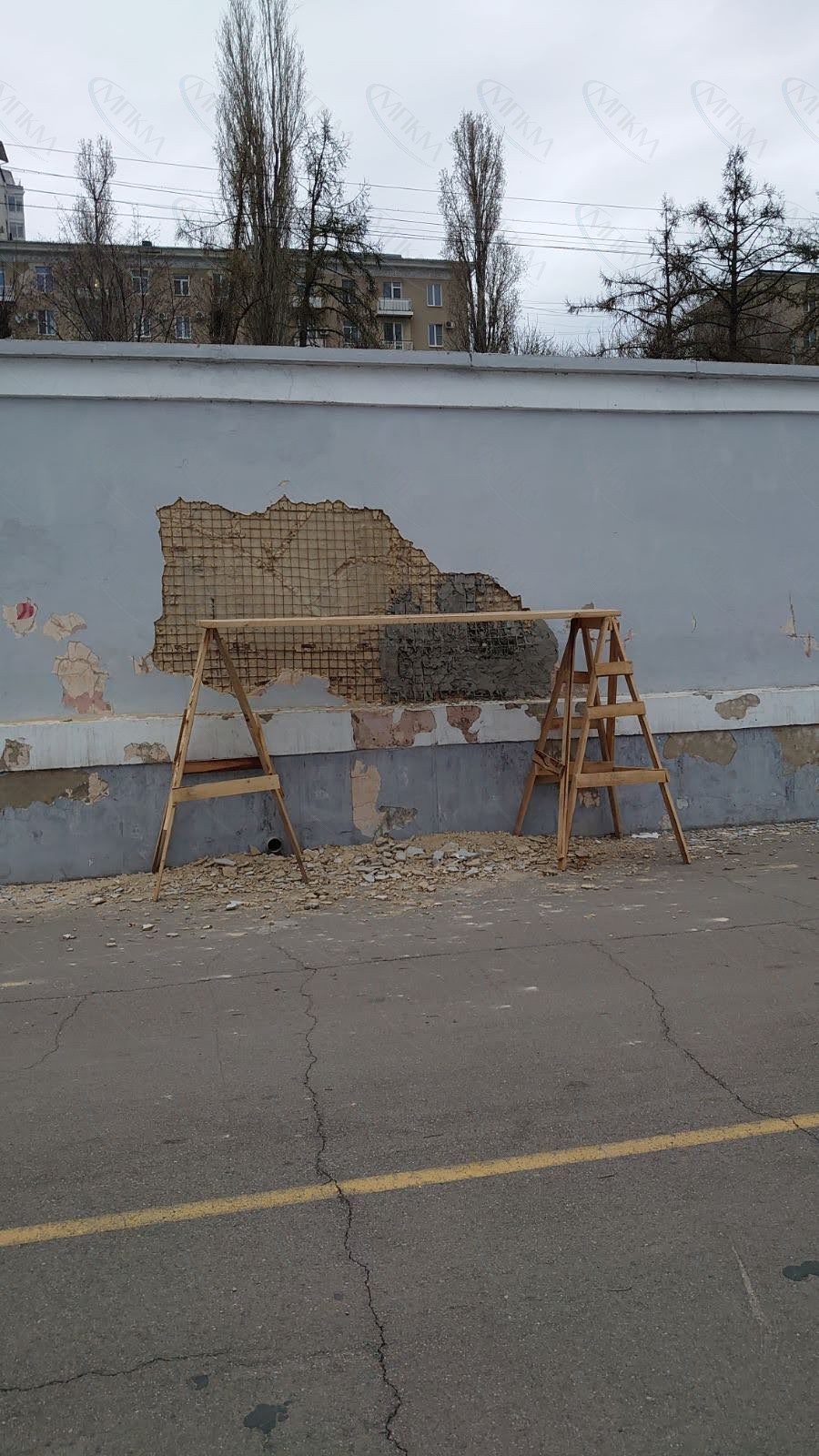

При использовании ЦПС или плиточного клея в условиях переменных температур происходит:
- Накопление повреждений от циклов замораживания-оттаивания
- Растрескивание и отслоение ремонтного слоя
- Ускоренная коррозия арматуры из-за проникновения влаги
- Снижение несущей способности конструкции
Детальный разбор последствий несоблюдения стандарта
1. Низкая адгезия и разрушение контактной зоны
Требование ГОСТ: П. 5.2 (Таблица 3) стандарта жёстко регламентирует прочность сцепления с основанием для создания долговечного адгезионного соединения контактной зоны.
Реальность ЦПС/клея: Ни ЦПС, ни типичный плиточный клей не формируют требуемого адгезионного соединения. «Заплатка» работает как инородное тело и со временем отслаивается под нагрузкой.
2. Деформации усадки и трещинообразование
Требование ГОСТ: Показатель «ограниченная усадка/расширение» (п. 3.3) является ключевым.
Реальность ЦПС/клея: ЦПС характеризуется значительной усадочной деформацией, что в тонком ремонтном слое приводит к сети усадочных трещин.
3. Несоответствие по прочностным характеристикам
Требование ГОСТ: Для конструкционного ремонта стандарт предписывает высокие значения прочности на сжатие (≥ 45 МПа) и модуля упругости.
Реальность ЦПС/клея: Прочность ЦПС ниже требуемой, а модуль упругости не нормируется.
4. Недостаточная долговечность и морозостойкость
Требование ГОСТ: Раздел 5.2 обязывает проводить испытания на совместимость тепловых свойств, включая циклическое замораживание/оттаивание.
Реальность ЦПС/клея: Эти материалы не тестируются в таком жёстком режиме и не предназначены для эксплуатации в условиях многократного замораживания-оттаивания.
Комментарий эксперта
Документация
ГОСТ 32016-2012 Материалы и системы для защиты и ремонта бетонных конструкций
СП 349.1325800.2017 Конструкции бетонные и железобетонные. Правила ремонта и усиления
ГОСТ Р 56378-2015 Требования к ремонтным смесям и адгезионным соединениям контактной зоны при восстановлении конструкций
Ремонт и усиление железобетонных конструкций (методическое пособие)
Профессиональный вывод
ЦПС и плиточный клей не являются ремонтными смесями по определению ГОСТ Р 56378-2015. Их состав, технология применения и подтверждённые эксплуатационные характеристики не соответствуют строгим требованиям стандарта, особенно в части морозостойкости.
Использование непредназначенных для ремонта материалов — это не экономия, а прямая причина возникновения повторных дефектов, скрытых процессов коррозии арматуры и существенного сокращения срока службы конструкции. В условиях российского климата с его перепадами температур отсутствие должной морозостойкости приводит к быстрому разрушению некачественного ремонта.
