Классификация классов ремонтных смесей по EN 1504

06 октября 2025 г.

Европейский стандарт EN 1504 устанавливает единые требования к материалам и системам для защиты и ремонта бетонных конструкций. Классификация ремонтных смесей по этому стандарту позволяет точно подобрать материал для конкретных условий эксплуатации и требований к восстановлению конструкций.

Скачать стандарт EN 1504

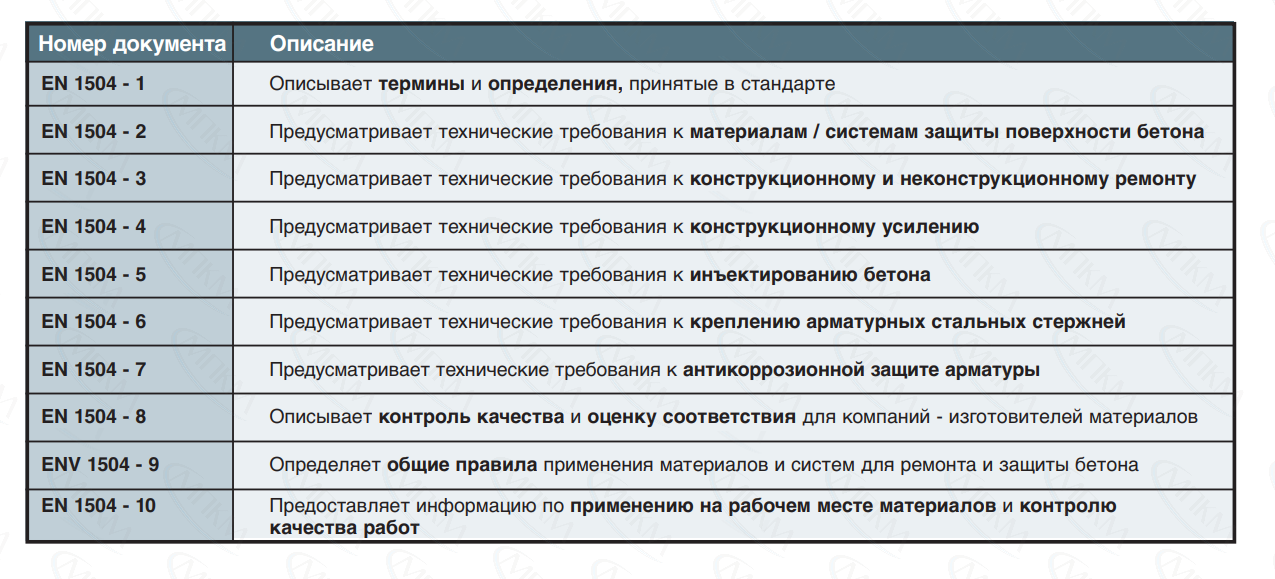

Обзор стандарта EN 1504

Стандарт EN 1504 состоит из нескольких частей, каждая из которых регулирует определенный тип материалов:

EN 1504-3 - Конструкционные и неконструкционные ремонтные растворы
EN 1504-4 - Анкеровка арматуры
EN 1504-5 - Инъектирование бетона
EN 1504-6 - Анкерное крепление
EN 1504-7 - Защита от коррозии арматуры
EN 1504-8 - Гидроизоляция
EN 1504-9 - Общие принципы использования
EN 1504-10 - Нанесение и контроль качества

Классы ремонтных смесей по EN 1504-3

Класс R1

Неконструкционный ремонт

Прочность на сжатие: ≥ 10 МПа
Прочность на изгиб: ≥ 2 МПа
Адгезия к бетону: ≥ 0.8 МПа
Усадка: ≤ 0.2%
Толщина слоя: 5-15 мм

Область применения: Косметический ремонт, восстановление защитного слоя, ремонт ненагруженных конструкций

Класс R2

Неконструкционный ремонт

Прочность на сжатие: ≥ 15 МПа
Прочность на изгиб: ≥ 5 МПа
Адгезия к бетону: ≥ 1.0 МПа
Усадка: ≤ 0.1%
Толщина слоя: 5-40 мм

Область применения: Ремонт умеренно нагруженных конструкций, восстановление геометрии элементов

Класс R3

Конструкционный ремонт

Прочность на сжатие: ≥ 25 МПа
Прочность на изгиб: ≥ 8 МПа
Адгезия к бетону: ≥ 1.5 МПа
Усадка: ≤ 0.08%
Толщина слоя: 10-100 мм
Модуль упругости: ≥ 15 ГПа

Область применения: Ремонт несущих конструкций, восстановление армированных элементов

Класс R4

Высокопрочный конструкционный ремонт

Прочность на сжатие: ≥ 45 МПа
Прочность на изгиб: ≥ 12 МПа
Адгезия к бетону: ≥ 2.0 МПа
Усадка: ≤ 0.05%
Толщина слоя: 10-150 мм
Модуль упругости: ≥ 25 ГПа

Область применения: Ремонт высоконагруженных конструкций, мостов, промышленных объектов

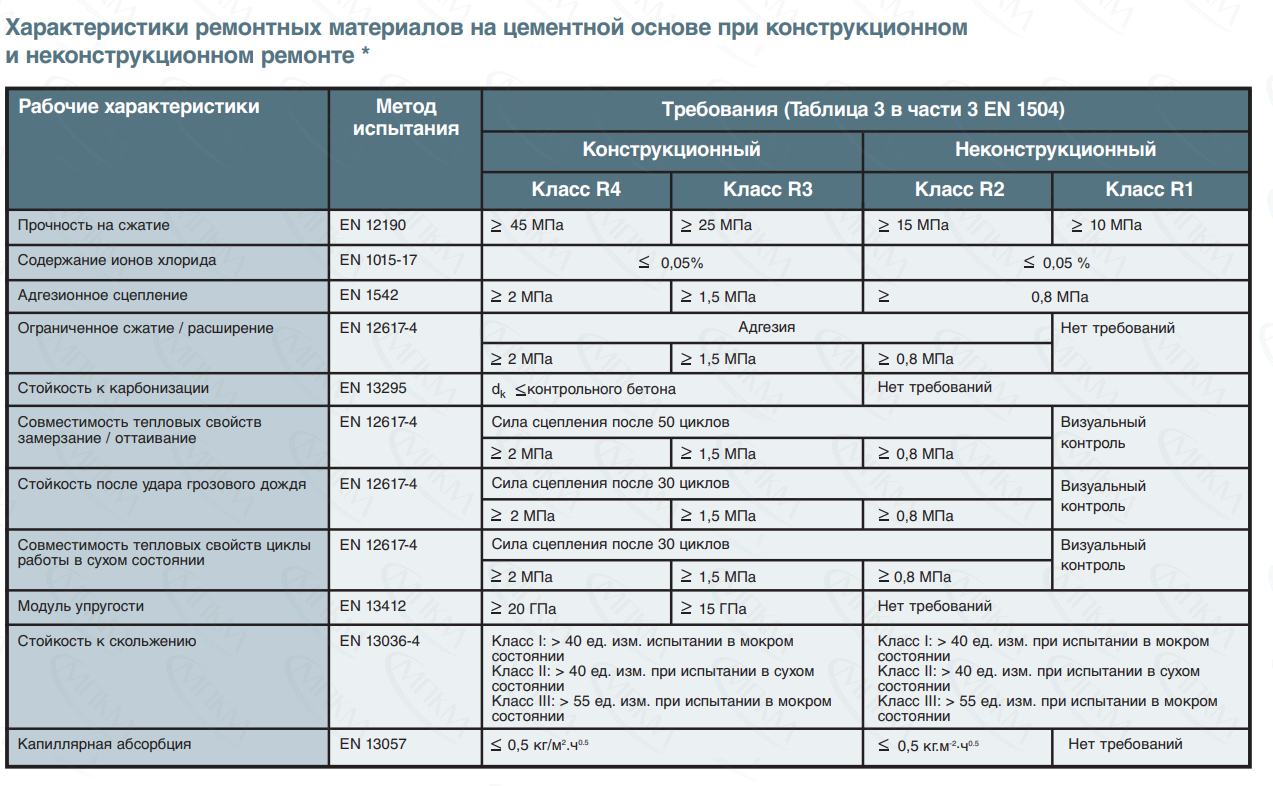

Сравнительная таблица классов

Параметр	R1	R2	R3	R4
Тип ремонта	Неконструкционный	Неконструкционный	Конструкционный	Конструкционный
Прочность на сжатие	≥ 10 МПа	≥ 15 МПа	≥ 25 МПа	≥ 45 МПа
Прочность на изгиб	≥ 2 МПа	≥ 5 МПа	≥ 8 МПа	≥ 12 МПа
Адгезия к бетону	≥ 0.8 МПа	≥ 1.0 МПа	≥ 1.5 МПа	≥ 2.0 МПа
Усадка	≤ 0.2%	≤ 0.1%	≤ 0.08%	≤ 0.05%
Макс. толщина слоя	15 мм	40 мм	100 мм	150 мм
Модуль упругости	-	-	≥ 15 ГПа	≥ 25 ГПа

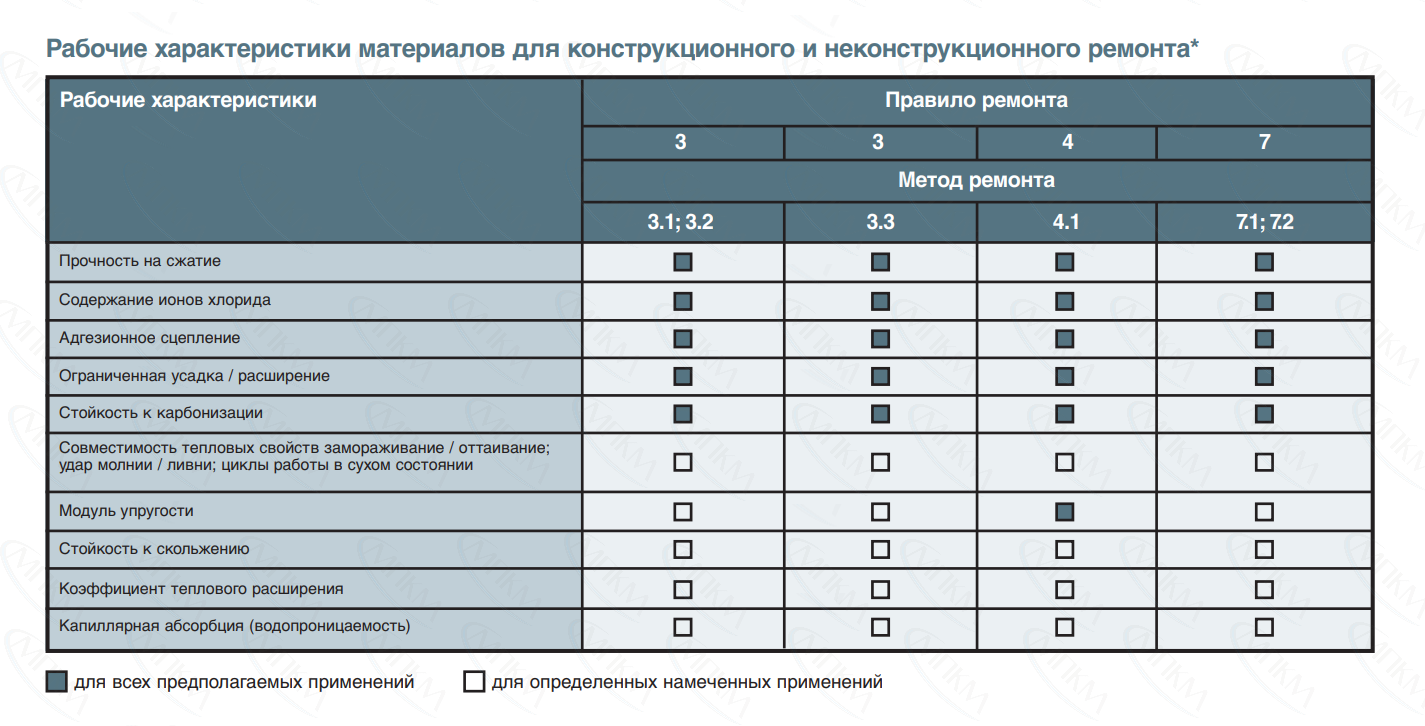

Рабочие характеристики материалов для конструкционного и неконструкционного ремонта*

Ключевые отличия классов

1. Назначение и область применения

R1 и R2 - неконструкционные смеси для восстановления защитных функций и геометрии конструкций без восприятия значительных нагрузок.

R3 и R4 - конструкционные смеси для восстановления несущей способности элементов, работающие совместно с основным бетоном конструкции.

2. Прочностные характеристики

Классы отличаются требованиями к прочности на сжатие и изгиб, что определяет их способность воспринимать нагрузки.

3. Требования к адгезии

Конструкционные смеси (R3, R4) имеют повышенные требования к адгезии для обеспечения совместной работы с основанием.

4. Деформационные характеристики

Смеси высших классов имеют более жесткие ограничения по усадке и требования к модулю упругости.

Ремонтная смесь Mapegrout Thixotropic

Безусадочная быстротвердеющая ремонтная смесь тиксотропного типа, содержащая полимерную фибру, предназначенная для ремонта бетонных и железобетонных конструкций. Максимальная крупность заполнителя 3 мм. Толщина нанесения от 10 до 70 мм. за слой.

В наличии: есть

Ремонтная смесь Mapegrout 430

Безусадочный быстротвердеющий мелкозернистый раствор средней прочности (более 30 МПа), содержащий полимерную фибру, предназначенный для ремонта поверхности бетонных конструкций. Максимальный размер заполнителя 1 мм. Толщина нанесения от 5 до 35 мм.

В наличии: есть

Ремонтный раствор Mapegrout 230

Безусадочный мелкозернистый раствор, содержащий полимерную фибру, предназначенный для ремонта бетонных, кирпичных и каменных конструкций. Максимальная фракция заполнителя 1 мм. Толщина нанесения от 5 до 40 мм.

В наличии: есть

Финишная ремонтная смесь Monofinish

Безусадочная быстротвердеющая смесь тиксотропного типа, предназначенная для выравнивания и чистовой отделки бетонных поверхностей. Максимальный размер заполнителя 0,4 мм. Толщина нанесения от 2 до 3 мм.

В наличии: есть

Руководство по выбору класса смеси

Критерии выбора:

Характер нагрузки - статическая, динамическая, ударная
Величина нагрузки - низкая, средняя, высокая
Толщина ремонтного слоя - поверхностный или объемный ремонт
Условия эксплуатации - внутренние, наружные, агрессивные среды
Требования к долговечности - срок службы ремонтного покрытия

Тип конструкции	Рекомендуемый класс	Примечания
Фасады, внутренние стены	R1, R2	Ненагруженные конструкции
Плиты перекрытий, балки	R3	Умеренные нагрузки
Колонны, фундаменты	R3, R4	Несущие конструкции
Мосты, эстакады	R4	Высокие динамические нагрузки
Промышленные полы	R3, R4	В зависимости от интенсивности нагрузок
Гидротехнические сооружения	R4	Агрессивные среды, высокая долговечность

Дополнительные классы и маркировки

Помимо основных классов R1-R4, стандарт EN 1504 предусматривает дополнительные обозначения:

Маркировка	Описание	Требования
F	Быстротвердеющие смеси	Прочность через 6 часов ≥ 10 МПа
E	Высокая ранняя прочность	Прочность через 24 часа ≥ 20 МПа
D	Тиксотропные смеси	Нанесение на вертикальные поверхности
C	Трещиностойкие смеси	Деформационная способность ≥ 0.75%

Заключение

Классификация ремонтных смесей по EN 1504 обеспечивает системный подход к выбору материалов для восстановления бетонных конструкций. Понимание различий между классами R1-R4 позволяет:

Точно подбирать материалы для конкретных условий эксплуатации
Обеспечивать долговечность и надежность ремонтных работ
Оптимизировать затраты на ремонт
Соблюдать требования нормативных документов
Гарантировать безопасность эксплуатации восстановленных конструкций

При выборе ремонтной смеси необходимо учитывать не только класс по EN 1504-3, но и дополнительные характеристики, условия нанесения и требования к долговечности в конкретных условиях эксплуатации.
