30 октября 2025 г.
Железобетон является основным строительным материалом современной инфраструктуры. Однако долговечность железобетонных конструкций постоянно подвергается угрозе из-за коррозии стальной арматуры. Этот процесс не только снижает прочность конструкций, но и приводит к значительным экономическим потерям из-за необходимости преждевременного ремонта и восстановления.

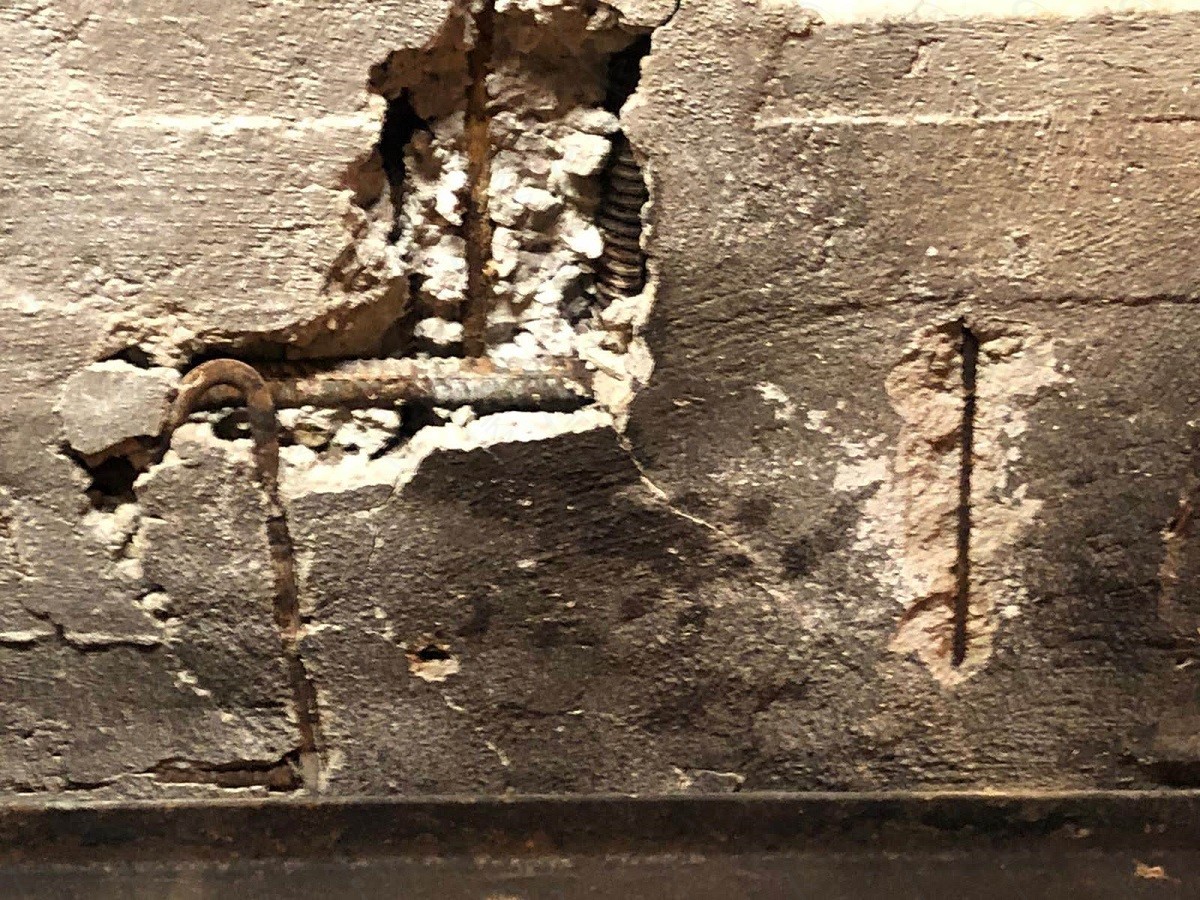

Механизм коррозии арматуры в бетоне
Бетон естественным образом защищает стальную арматуру благодаря высокой щелочности (pH 12,5-13,5), которая создает пассивирующий слой на поверхности стали. Однако под воздействием различных факторов эта защита разрушается:
Основные причины разрушения защитного слоя:
- Карбонизация бетона - реакция углекислого газа с гидроксидом кальция, приводящая к снижению pH до 8-9
- Хлоридная агрессия - проникновение ионов хлора из противогололедных реагентов, морской воды или промышленных выбросов
- Электролитическая коррозия - возникновение гальванических пар между различными участками арматуры
- Микробиологическая коррозия - деятельность сульфатредуцирующих бактерий в определенных условиях
Современные цементные ингибиторы коррозии представляют собой многокомпонентные системы, обеспечивающие комплексную защиту арматуры:
Три уровня защиты:
- Физический барьер - создание плотного непроницаемого покрытия толщиной 1,5-2,5 мм
- Химическая пассивация - поддержание высокой щелочности (pH 12-13) у поверхности стали
- Электрохимическое ингибирование - блокирование анодных и катодных реакций коррозии
Mapefer 1K представляет собой однокомпонентный цементный состав, разработанный в исследовательских лабораториях компании MAPEI. Продукт сочетает в себе традиционные преимущества цементных систем с инновационными технологиями защиты от коррозии.
Полный перечень технических характеристик:
- Состав: портландцемент, фракционированный кварцевый песок, диспергированный полимерный порошок, ингибиторы коррозии
- Внешний вид сухой смеси: серый порошок
- Внешний вид готового состава: синяя паста
- Плотность свежеприготовленного раствора: 1,7-1,9 кг/дм³
- Водоцементное отношение: 0,22-0,24 л/кг
- pH готового покрытия: 12-13
- Вязкость по Брукфильду: 40-70 Па·с (при 23°C)
- Адгезия к стали: > 2,5 МПа
- Адгезия к бетону: > 2,5 МПа
- Прочность на сжатие (28 суток): > 50 МПа
- Прочность на изгиб (28 суток): > 5,5 МПа
- Устойчивость к соляному туману: 120 часов без признаков коррозии (DIN 50021)
- Содержание хлоридов: < 0,01%
- Время жизни смеси: 60-90 минут при +23°C
- Температура нанесения: от +5°C до +35°C
- Время высыхания: 6-24 часа перед нанесением ремонтного состава
Технология применения: пошаговая инструкция
Этап 1: Подготовка поверхности
Качество подготовки поверхности определяет эффективность всей системы защиты. Необходимо выполнить:
- Механическую очистку арматуры пескоструйной обработкой до степени Sa 2½ по ISO 8501-1
- Удаление всех продуктов коррозии, включая плотно приставшую окалину
- Обеспыливание сжатым воздухом
- Очистку прилегающего бетона на расстояние 50 мм от арматуры
Этап 2: Приготовление состава
Точное соблюдение пропорций и технологии смешивания критически важно:
- Использовать чистую емкость и инструменты
- Залить 1,1-2,0 литра воды на 5 кг сухой смеси
- Добавлять порошок в воду при постоянном перемешивании
- Перемешивать механическим способом 3-5 минут до однородной консистенции
- Выдержать технологическую паузу 5 минут и повторно перемешать

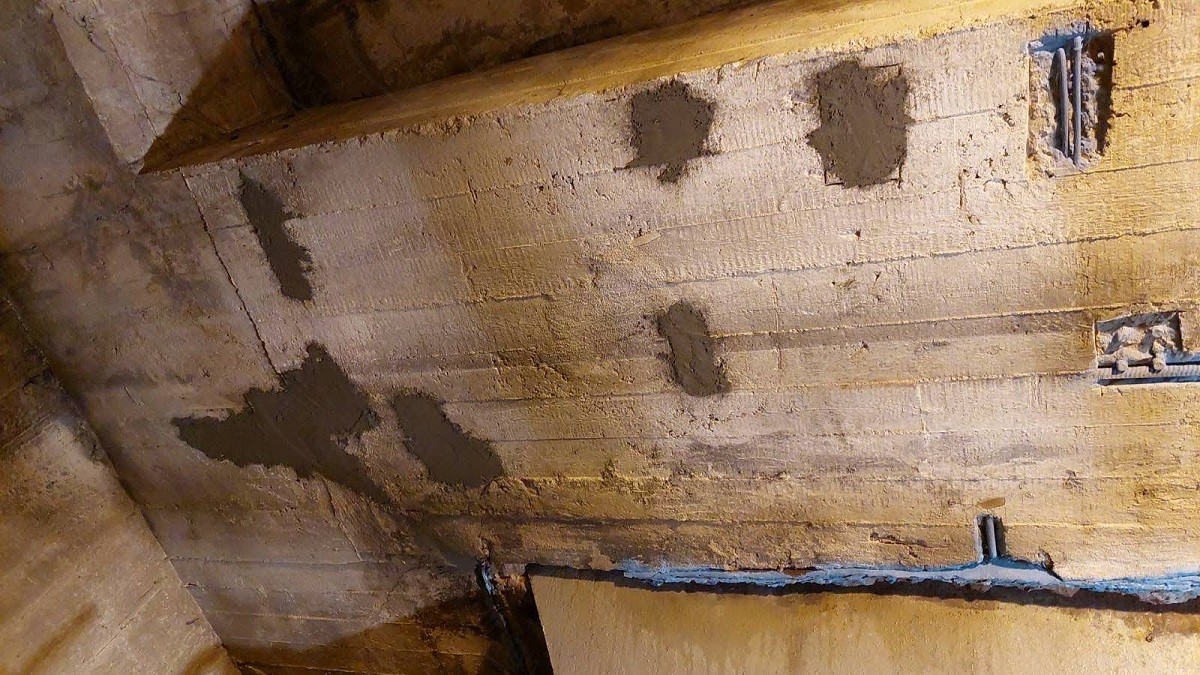

Этап 3: Нанесение покрытия
Многослойное нанесение обеспечивает равномерность и отсутствие дефектов:
- Нанесение первого слоя кистью с ворсом средней жесткости
- Толщина первого слоя: 0,8-1,2 мм
- Выдержка 90-120 минут до отлипа
- Нанесение второго слоя общей толщиной 1,8-2,2 мм
- Контроль толщины влажного слоя игольчатым толщиномером
Этап 4: Выдержка и последующие работы
Соблюдение режима выдержки обеспечивает правильное структурообразование:
- Защита от осадков и механических повреждений
- Температура основания и воздуха: +10°C до +30°C
- Относительная влажность: 40-80%
- Нанесение ремонтного состава через 6-24 часа
Результаты научных испытаний и экспертных оценок
Эффективность Mapefer 1K подтверждена комплексными испытаниями в соответствии с международными стандартами:
Электрохимические испытания (ГОСТ Р 52904-2007):
- Плотность коррозионного тока в 5% NaCl: 5-8 мкА/см² (пассивное состояние)
- Потенциал коррозии: -320 ÷ -350 мВ в насыщенном Ca(OH)₂
- Потенциал коррозии: -385 ÷ -405 мВ в 5% NaCl
- Сопротивление покрытия: 9,2-10,5 Ом в Ca(OH)₂
Испытания в бетоне с хлоридами:
- Плотность тока при +300 мВ: 7,0-8,0 мкА/см² (с покрытием) против 48,7-58,1 мкА/см² (без покрытия)
- Визуальный осмотр после 3 месяцев: отсутствие коррозионных поражений под покрытием
- Адгезия после циклического замораживания: снижение не более 35% от исходного значения
Сравнительные испытания с аналогами:
- Превышение адгезионной прочности на 15-20% относительно стандартных составов
- Улучшенная трещиностойкость - выдерживает раскрытие трещин до 0,6 мм
- Снижение водопоглощения защищенного бетона в 3-4 раза
Документация
Заключение НИИЖБ по испытанию защитных составов Mapei
Рекомендации НИИЖБ по применению смесей Mapei для ремонта и защиты бетонных и железобетонных конструкций
Разрушение бетона
Результаты испытаний материалов MAPEI для защиты бетонных и железобетонных сооружений
Области применения
Промышленное и гражданское строительство:
- Ремонт колонн, балок, плит перекрытий с оголенной арматурой
- Восстановление несущей способности поврежденных конструкций
- Усиление конструкций с применением дополнительной арматуры
Транспортная инфраструктура:
- Защита арматуры в мостах, эстакадах, путепроводах
- Ремонт опор освещения, дорожных ограждений
- Восстановление паркингов, автостоянок
Гидротехнические сооружения:
- Защита причалов, пирсов, волноломов
- Ремонт резервуаров, очистных сооружений
- Восстановление подводных конструкций
Специальные применения:
- Объекты в морской агрессивной среде
- Промышленные предприятия с химической агрессией
- Сооружения в условиях переменного уровня грунтовых вод
Экономическая эффективность применения
Использование цементных ингибиторов коррозии обеспечивает значительную экономию на протяжении жизненного цикла сооружения:
- Увеличение межремонтного периода в 2-3 раза
- Снижение затрат на текущий ремонт на 40-60%
- Увеличение срока службы конструкций до 50 лет и более
- Сокращение трудозатрат благодаря простоте применения
- Минимизация простоев объектов при ремонте
Сравнительный анализ с альтернативными методами защиты
Преимущества перед эпоксидными покрытиями:
- Возможность нанесения на влажную поверхность
- Лучшая совместимость с цементными ремонтными составами
- Отсутствие необходимости в точном контроле толщины
- Более низкая стоимость материала и работ
Преимущества перед металлизацией:
- Простота технологии нанесения
- Отсутствие специального оборудования
- Возможность работы в стесненных условиях
- Безопасность для исполнителей
Рекомендации по проектированию и применению
При проектировании защитных мероприятий следует учитывать:
- Категорию агрессивности среды согласно СП 28.13330
- Ожидаемый срок службы защиты
- Условия эксплуатации конструкции
- Возможность контроля качества работ
Типичные ошибки при применении:
- Недостаточная очистка арматуры
- Нарушение пропорций при затворении
- Нанесение при недопустимых температурах
- Несоблюдение времени межслойной выдержки
Перспективы развития технологии
Современные тенденции в разработке цементных ингибиторов коррозии включают:
- Введение наноразмерных модификаторов для повышения плотности
- Использование ингибиторов с контролируемым высвобождением
- Разработка составов с самовосстанавливающейся способностью
- Создание экологически безопасных составов с пониженным содержанием хроматов
Заключение
Цементные ингибиторы коррозии типа Mapefer 1K представляют собой эффективное техническое решение для защиты арматуры в железобетонных конструкциях. Сочетание проверенных цементных основ с современными ингибирующими добавками обеспечивает надежную и долговременную защиту в самых агрессивных условиях эксплуатации.
Научно обоснованный подход к разработке, подтвержденный результатами независимых испытаний, делает данные материалы незаменимым инструментом в арсенале специалистов по ремонту и восстановлению строительных конструкций. Правильное применение цементных ингибиторов коррозии позволяет значительно увеличить межремонтные периоды и снизить стоимость жизненного цикла строительных объектов.
