QTP EGK — это набор крепёжных и сопутствующих деталей и инструментов для подключения токопроводящего контура антистатического покрытия пола к контуру заземления здания.
Области применения
Набор используют при устройстве токопроводящих систем покрытий пола QTP. Продукция предназначена для профессионального применения. Подключение к заземляющей сети выполняет квалифицированный инженер-электрик.
Преимущества
- Комплект деталей и инструментов для предусмотренной производителем схемы подключения.
- Обслуживаемое соединение с самоконтрящейся гайкой М6.
- Детали из латуни, нержавеющей стали и меди согласно ведомости комплектации. Производитель указывает на исключение гальванической коррозии для предусмотренных соединений нержавеющая сталь/нержавеющая сталь и нержавеющая сталь/медь.
Расход
Количество наборов определяют по проектной схеме заземления. Одна коробка содержит 10 комплектов подключения; 11 строк в ведомости ниже перечисляют виды деталей и инструментов.

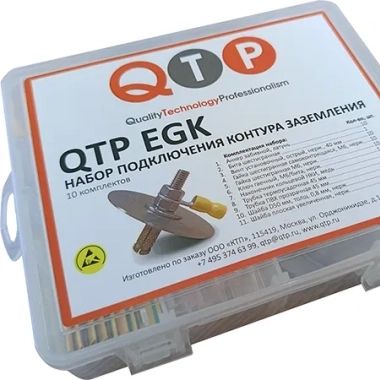

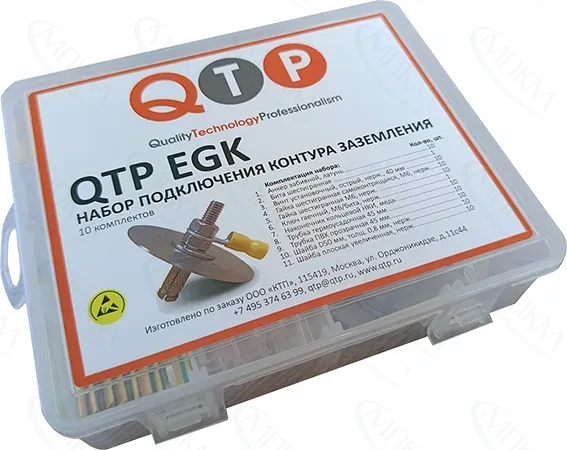

Упаковка
Полипропиленовая коробка, 10 комплектов подключения. Состав поставки указан в техническом описании QTP EGK.
Срок годности
В техническом описании производителя rev.250311 числовой срок хранения не указан. Набор хранят при +10…+20°C и относительной влажности 40–50%, вдали от нагревательных приборов и прямого солнечного света.

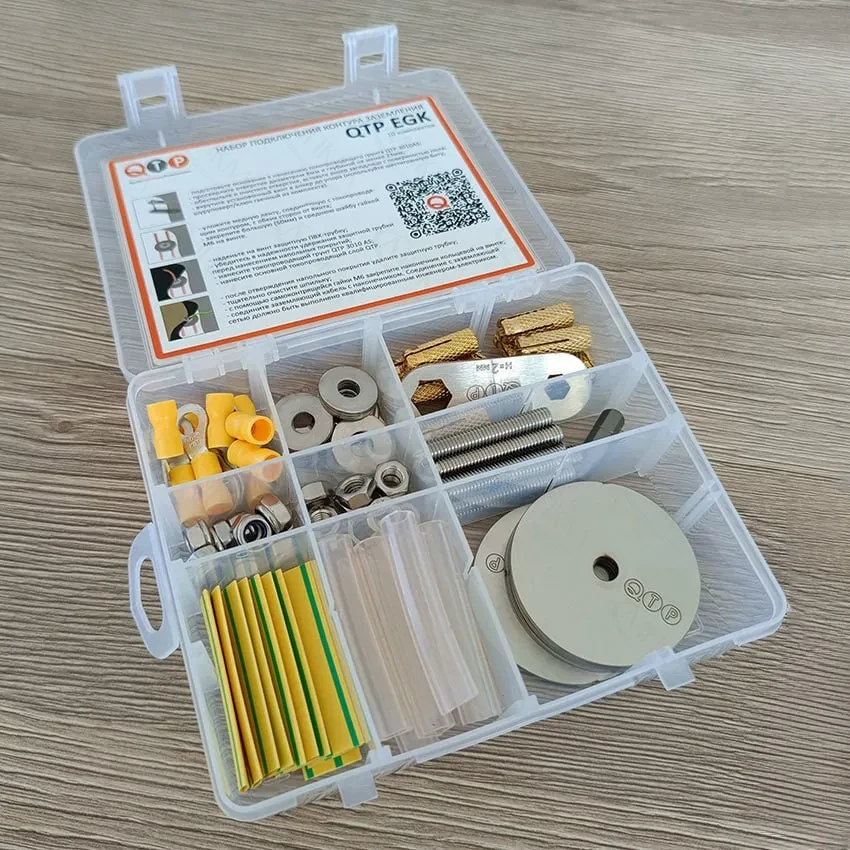

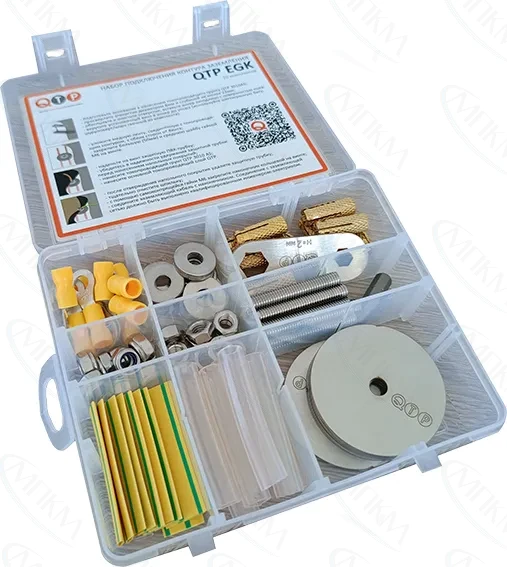

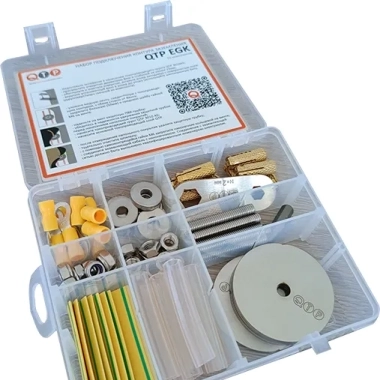

Комплектация
| |
Наименование |
Кол-во |
| 1. |
Анкер забивной, латунь |
10 |
| 2. |
Бита шестигранная |
1 |
| 3. |
Винт установочный, острый, нерж., 40 мм |
10 |
| 4. |
Гайка шестигранная самоконтрящаяся, М6, нерж. |
10 |
| 5. |
Гайка шестигранная М6, нерж. |
10 |
| 6. |
Ключ гаечный, М6/бита, нерж. |
1 |
| 7. |
Наконечник кольцевой НКИ, медь |
10 |
| 8. |
Трубка термоусадочная 45 мм |
10 |
| 9. |
Трубка ПВХ прозрачная 45 мм |
10 |
| 10. |
Шайба D50 мм, толщ. 0,8 мм, нерж. |
10 |
| 11. |
Шайба плоская увеличенная, нерж. |
10 |
Монтаж
- Подготовьте основание к нанесению токопроводящего грунта QTP 3010AS;
- просверлите отверстие диаметром 8мм и глубиной не менее 23мм;
- обеспыльте и очистите отверстие, вставьте анкер заподлицо с поверхностью пола;
- вкрутите установочный винт в анкер до упора (используйте шестигранную биту, шурупверт/ключ гаечный из комплекта);
- уложите медную ленту, соединенную с токопроводящим контуром, с обеих сторон от винта;
- закрепите большую (50мм) и среднюю шайбу гайкой М6 на винте;
- наденьте на винт защитную ПВХ-трубку;
- убедитесь в надежности удержания защитной трубки перед нанесением напольных покрытий;
- нанесите токопроводящий грунт QTP 3010 AS;
- нанесите основной токопроводящий слой QTP;
- после отверждения напольного покрытия удалите защитную трубку;
- тщательно очистите шпильку;
- с помощью самоконтрящейся гайки М6 закрепите наконечник кольцевой на винте;
- соедините заземляющий кабель с наконечником. Соединение с заземляющей сетью должно быть выполнено квалифицированным инженером-электриком.
