Защита бетона от агрессивных сред

Введение: проблема долговечности и термодинамическая нестабильность бетона

Обеспечение проектного срока эксплуатации зданий и сооружений является главной задачей инженера-проектировщика, службы заказчика и эксплуатирующей организации. Для капитальных зданий и сооружений (КС-2, КС-3 по ГОСТ 27751) этот срок составляет от 50 до 100 лет. Однако практика обследования строительных конструкций в РФ показывает, что дефекты защитного слоя бетона (шелушение, трещины, отслоения, выколы) появляются уже на 3–7 год эксплуатации, если проектом не была предусмотрена или была нарушена надлежащая антикоррозионная защита.

Бетон, будучи капиллярно-пористым материалом, находится в постоянном термодинамическом взаимодействии с окружающей средой. С точки зрения физической химии, гидратные фазы цементного камня (гидросиликаты, гидроалюминаты и гидроксид кальция) стабильны только в определенных условиях. Агрессивные газы, растворы солей и вода проникают в поровое пространство, вызывая необратимые реакции, ведущие к снижению прочности и разрушению структуры.

Главным нормативным документом, регламентирующим защиту в России, является СП 28.13330.2017 «Защита строительных конструкций от коррозии» (актуализированная редакция СНиП 2.03.11-85). В данной статье мы подробно разберем механизмы деградации бетона и инженерные способы борьбы с ними.

Глава 1. Механизмы коррозии и классификация сред (ГОСТ 31384)

Согласно ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования», агрессивность среды классифицируется по видам воздействия. Понимание этих классов — фундамент для правильного выбора защитного покрытия. Ошибка на этом этапе (например, выбор фасадной краски для защиты цоколя от солей) фатальна для конструкции.

1.1. Карбонизация бетона (Классы среды XC1 – XC4)

Это самый распространенный и недооцененный вид коррозии в городской и промышленной среде. Здоровый, свежеуложенный бетон имеет сильнощелочную реакцию среды (pH = 12,5...13,0), обусловленную наличием насыщенного раствора гидроксида кальция Ca(OH)₂ в порах. В таких условиях на поверхности стальной арматуры термодинамически устойчива плотная пассивирующая пленка из гамма-оксида железа (γ-Fe₂O₃), которая делает металл неуязвимым для коррозии.

Однако углекислый газ (CO₂), содержащийся в воздухе (особенно в промышленных городах, где концентрация повышена), диффундирует в поры бетона. Растворяясь в поровой влаге, он образует слабую угольную кислоту, которая реагирует с щелочными компонентами цементного камня:

Ca(OH)₂ + CO₂ → CaCO₃ + H₂O

В результате этой реакции нерастворимый карбонат кальция (CaCO₃) откладывается в порах, а pH бетона падает. Когда фронт карбонизации (граница с pH < 9,0) достигает поверхности арматуры, пассивная пленка становится неустойчивой и разрушается. Начинается активная электрохимическая коррозия стали.

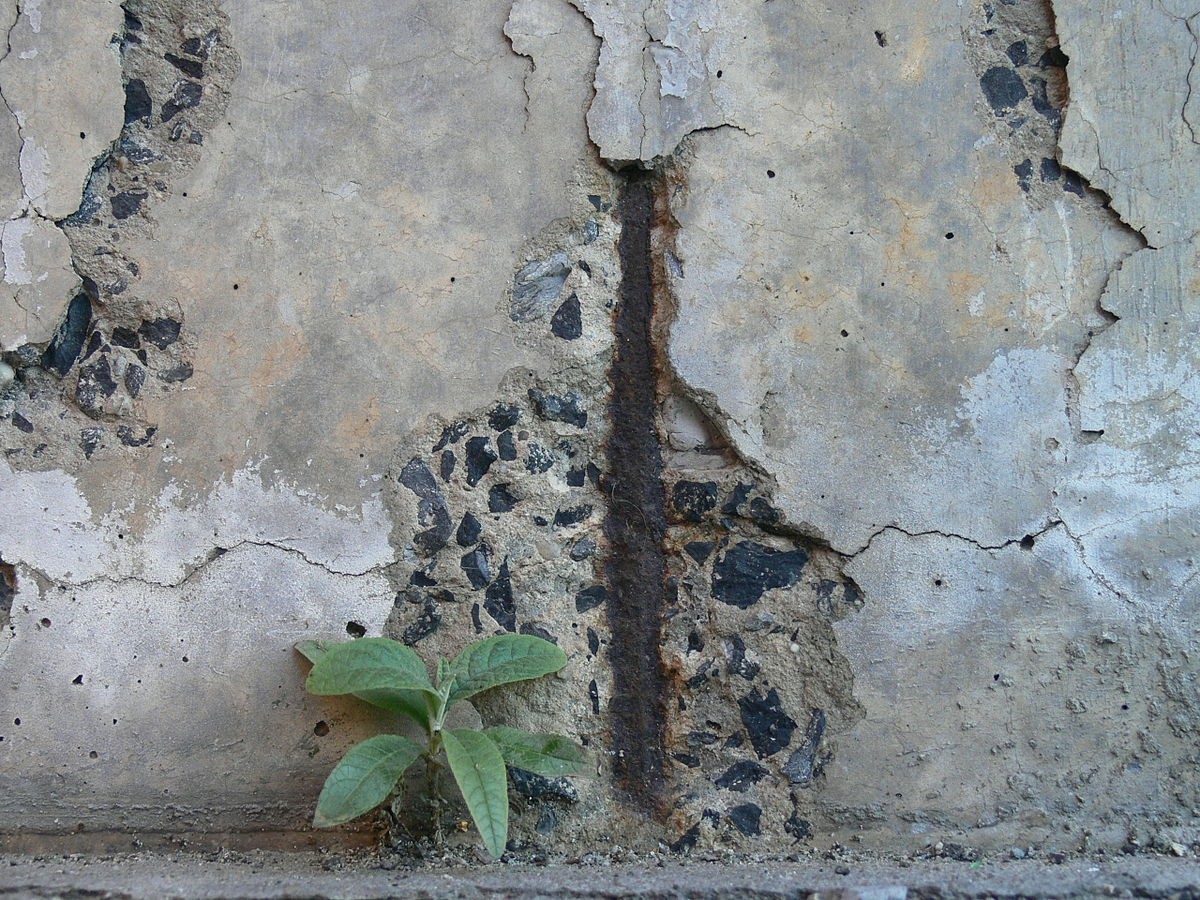

Последствия: Продукты коррозии железа (ржавчина) имеют объем в 3–6 раз больше, чем исходный металл. Это создает колоссальное внутреннее давление отрыва на границе «арматура-бетон», достигающее 20–30 МПа. Это превышает прочность бетона на растяжение, что приводит к появлению трещин вдоль стержней и отколу защитного слоя.

1.2. Хлоридная агрессия (классы среды XD1–XD3, XS1–XS3)

Характерна для объектов транспортной инфраструктуры (мосты, путепроводы, паркинги), подвергающихся воздействию солей-антиобледенителей (NaCl, CaCl₂), а также для морских гидротехнических сооружений (зона брызг, переменного уровня).

Ионы хлора (Cl^-) являются специфическими депассиваторами стали. Они обладают малым ионным радиусом и высокой подвижностью. Диффундируя сквозь поры бетона к арматуре, хлориды разрушают пассивную пленку локально, даже если бетон сохраняет высокую щелочность (высокий pH).

Опасность хлоридной коррозии: Она протекает по язвенному (питтинговому) типу. Арматурный стержень может быть полностью «перерезан» коррозией в одном сечении («эффект шейки») при полном отсутствии внешних признаков разрушения бетона (трещин, ржавых пятен). Это может привести к внезапному хрупкому обрушению конструкции.

1.3. Морозное разрушение (класс среды XF1 – XF4)

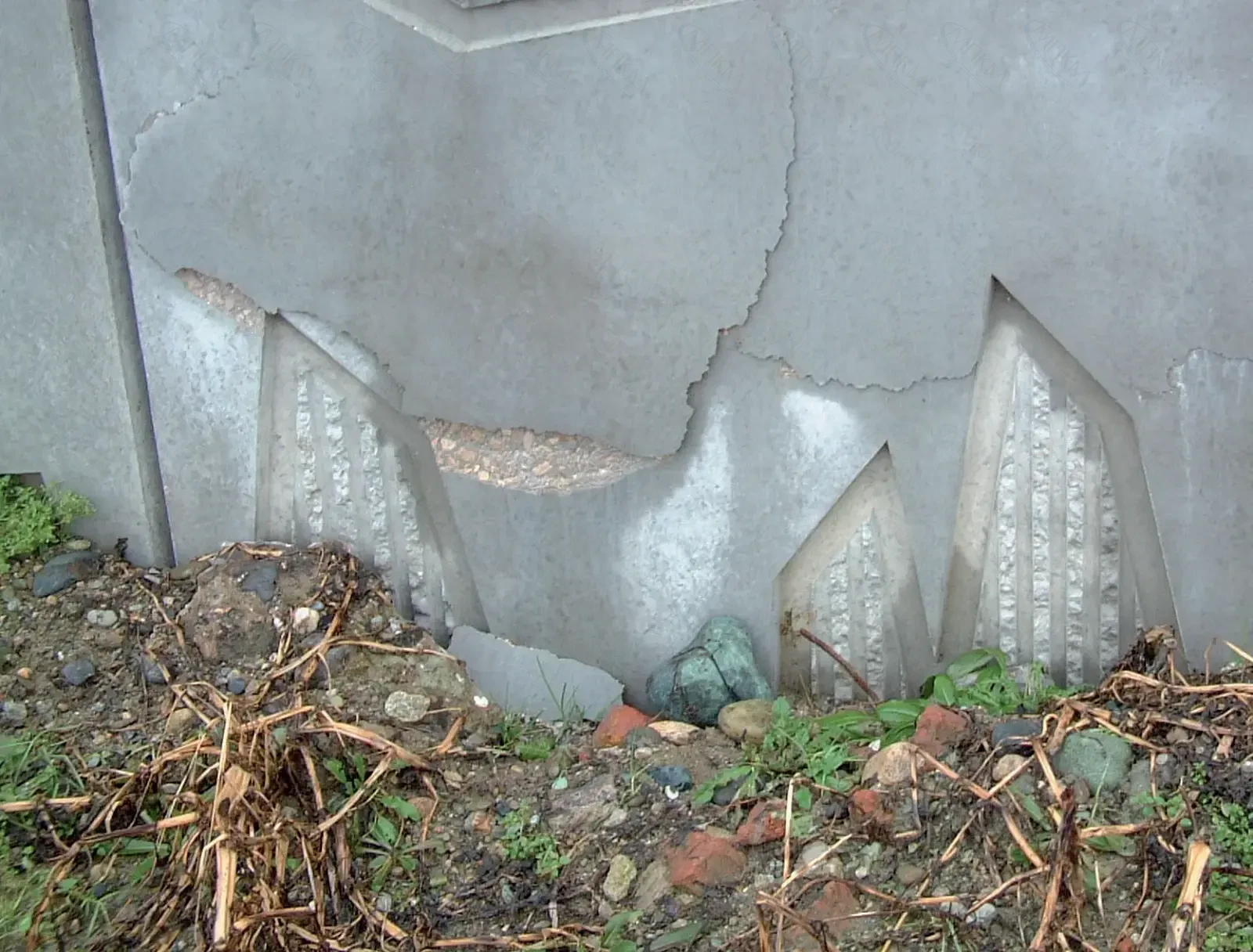

Физический процесс разрушения водонасыщенного бетона при цикличном замораживании и оттаивании. Вода при переходе в лед увеличивается в объеме на 9%, создавая в капиллярах бетона колоссальное гидростатическое давление (до 200 МПа), разрывающее структуру материала.

Вторичная защита в данном случае работает по принципу ограничения водонасыщения бетона (гидрофобизация или пленкообразующие покрытия).

Глава 2. Первичная защита бетона

Согласно разделу 4 СП 28.13330.2017, защита строительных конструкций должна осуществляться комплексно. Первый эшелон обороны — это первичная защита, которая закладывается на стадии проектирования состава бетонной смеси и конструирования.

Меры первичной защиты включают:

• Выбор цемента: Применение сульфатостойких цементов (по ГОСТ 22266) для конструкций в грунтах с сульфатной агрессией и цементов с нормированным содержанием трехкальциевого алюмината (C₃A).
• Снижение проницаемости бетона: Обеспечение высоких марок по водонепроницаемости (W12–W20). Это достигается снижением водоцементного отношения (В/Ц менее 0,4) и использованием высокоэффективных гиперпластификаторов и активных минеральных добавок (микрокремнезем, метакаолин).
• Введение функциональных добавок:
  • Гидрофобизаторы объемного действия: Снижают капиллярный подсос.
  • Кольматирующие добавки: Заполняют поры нерастворимыми кристаллами.
  • Ингибиторы коррозии: Химические вещества, замедляющие анодные или катодные процессы на поверхности стали.
• Конструктивные меры: Проектирование увеличенного защитного слоя бетона (не менее 40–50 мм для агрессивных сред), профилирование поверхностей для отвода воды, исключение зон застоя влаги.

Однако, как показывает практика и требования нормативных документов (Таблица Ж.1 СП 28.13330.2017), в условиях средне- и сильноагрессивных сред одной лишь первичной защиты недостаточно. Требуется применение вторичной защиты.

Глава 3. Вторичная защита: принципы и материалы

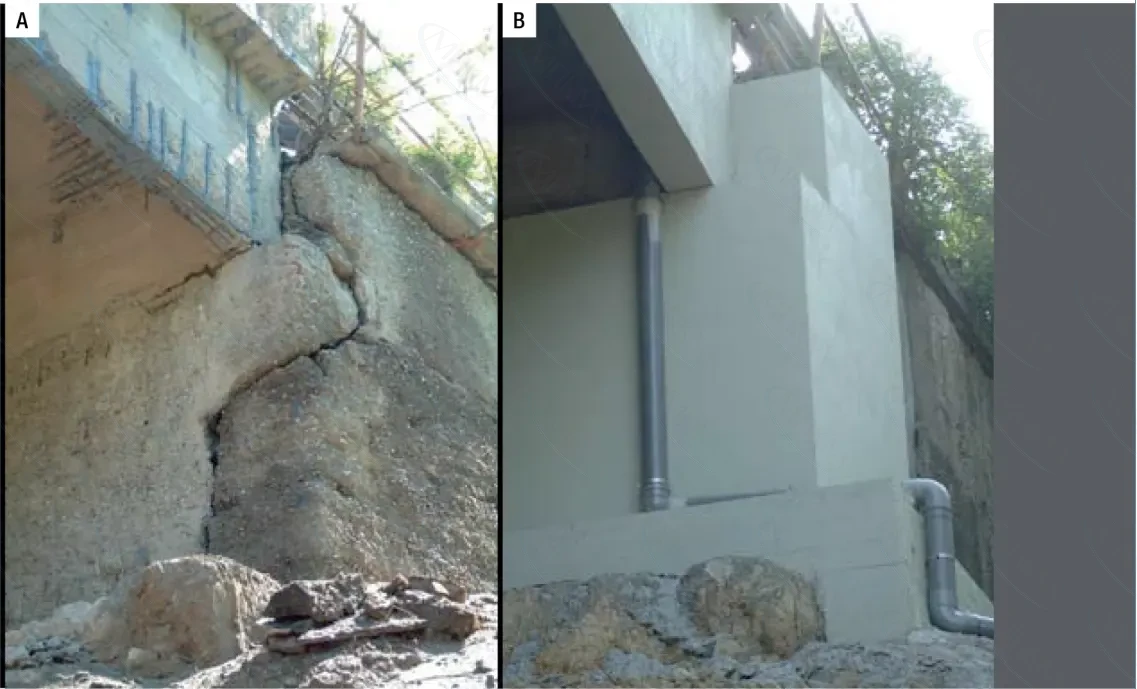

Вторичная защита — это защита поверхности затвердевшего бетона покрытиями, пропитками и мембранами, изолирующими конструкцию от воздействия внешней среды.

Международный стандарт ГОСТ 32016-2012 (EN 1504-9) «Материалы и системы для защиты и ремонта бетонных конструкций» формулирует основные принципы, по которым выбираются материалы:

1. Принцип 1 (PI) — Защита от проникновения: Создание барьера для газов (CO₂, SO₂), паров и жидкостей.
2. Принцип 2 (MC) — Контроль влажности: Ограничение содержания влаги в бетоне.
3. Принцип 5 (PR) — Физическая стойкость: Повышение стойкости к абразивному износу.
4. Принцип 6 (RC) — Химическая стойкость: Защита от кислот, щелочей и масел.
5. Принцип 8 (IR) — Повышение электрического сопротивления: Ограничение тока коррозии между анодными и катодными участками.

Рассмотрим детально современные материалы, реализующие эти принципы.

Глава 4. Инженерный обзор материалов вторичной защиты

Анализ технических характеристик и областей применения материалов ведущих производителей (Mapei, Sika, Huntsman, РЕКС).

4.1. Защита от карбонизации и атмосферных воздействий

Для защиты надземных конструкций (фасады, мосты, градирни, путепроводы) критически важны два параметра: высокое сопротивление диффузии углекислого газа (Sd CO₂ > 50 м) и достаточная паропроницаемость (Sd H₂O < 4 м).

Sikagard-680 RU Betoncolor (Sika)

Это однокомпонентное защитное покрытие на основе модифицированной акриловым сополимером алкидной смолы в органическом растворителе.

• Механизм действия: Благодаря растворителю состав глубоко проникает в поры бетона. Алкидная смола обеспечивает отличную адгезию, а акриловая составляющая — стойкость к ультрафиолету.
• Ключевое преимущество: Быстрая стойкость к дождю. Пленка становится нерастворимой водой уже через 1–2 часа после нанесения, что делает материал незаменимым при фасадных работах в условиях нестабильной погоды.
• Защитные свойства: Реализует принципы 1.3 (Защита от проникновения), 2.2 (Контроль влажности) и 8.2 (Повышение электрического сопротивления). Эффективно останавливает карбонизацию.

Colorite Beton (Mapei)

Краска на основе чистых акриловых смол в водной дисперсии.

• Эстетика и защита: Материал доступен в полупрозрачной (лессирующей) версии. Это позволяет выровнять цветовой тон бетонной поверхности, скрыв пятна ремонта, но сохранив естественную фактуру бетона («эффект опалубки»).
• Химстойкость: Специально разработанная формула обеспечивает защиту не только от CO₂, но и от диоксида серы (SO₂), что актуально для промышленных зон с кислотными дождями.
• Пожарная безопасность: Еврокласс B-s1, d0 (не способствует распространению пламени).

4.2. Системы для перекрытия динамических трещин

Железобетон — материал, склонный к образованию микротрещин из-за усадки и температурных деформаций. Жесткие краски (например, эпоксидные) на таких основаниях разрываются, нарушая герметичность.

Elastocolor Paint (Mapei)

Материал на основе акриловых эластомеров. Полимеризуется под воздействием УФ-излучения.

• Crack-Bridging (Перекрытие трещин): Обладает высокой эластичностью. Способен перекрывать трещины класса А3 (шириной более 0,5 мм) даже при низких температурах. Пленка растягивается вместе с раскрытием трещины, сохраняя сплошность.
• Паропроницаемость: В отличие от многих резиноподобных покрытий, структура Elastocolor позволяет водяному пару выходить из бетона, предотвращая образование пузырей.

4.3. «Дышащие» системы для влажных оснований и реставрации

Для защиты памятников архитектуры, цокольных этажей и влажных стен применение пленочных материалов (акрил, эпоксид) категорически запрещено. Они создают паробарьер, что приводит к накоплению влаги под пленкой и ее отрыву.

Silexcolor Paint (Mapei)

Система на основе силиката калия (модифицированное жидкое стекло).

• Химизм процесса (Силикатизация): Связующее краски химически реагирует с известью Ca(OH)₂ в штукатурке или бетоне, образуя нерастворимый силикат кальция. Краска не образует пленку на поверхности, а становится частью минеральной структуры основания.
• Физика: Паропроницаемость материала эквивалентна паропроницаемости воздуха (Sd < 0,1 м). Стена «дышит» свободно, влага испаряется без препятствий.
• Стойкость: Полностью минеральная природа гарантирует негорючесть и абсолютную стойкость к УФ-излучению (не выгорает веками).

4.4. Промышленные защитные покрытия (полы и агрессивные среды)

В производственных цехах, складах и паркингах бетон подвергается не только химической агрессии, но и интенсивным механическим нагрузкам (истирание, удары, вибрация). Здесь применяются полимерные составы.

Полифлекс 1101 (Huntsman-NMG)

Однокомпонентная полиуретановая эмаль, отверждаемая влагой воздуха.

• Глубокая пропитка: Содержит растворитель, обеспечивающий низкую вязкость. Состав проникает в капилляры бетона на глубину 2–4 мм.
• Упрочнение: Полимеризуясь внутри пор, материал связывает частицы цемента и песка, создавая в верхнем слое высокопрочный полимербетон (марка М600 и выше).
• Функционал: Полное обеспыливание, защита от воды, масел, бензина и слабых растворов кислот. Экономичное решение для складов и гаражей.

Полифлекс 207 (Huntsman-NMG)

Двухкомпонентная эпоксидная эмаль без растворителей.

• Отличие от ПУ: Эпоксидные составы более жесткие и твердые, чем полиуретаны, но обладают лучшей химической стойкостью и адгезией.
• Применение: Устройство тонкослойных цветных покрытий. Образует глянцевую, плотную, гигиеничную поверхность, которую легко мыть.
• Химстойкость: Устойчивость к щелочам, кислотам средней концентрации, ГСМ, растворителям. Подходит для лабораторий и сборочных цехов.

РЕКС Эпо Декос (ТД РЕКС)

Специализированная двухкомпонентная тиксотропная эпоксидная эмаль.

• Спецзащита: Разработана для защиты поверхностей (стен, потолков, полов), подвергающихся воздействию дезактивирующих растворов. Это подтверждает ее экстремальную химическую стойкость и плотность структуры.
• Тиксотропность: Состав не стекает с вертикальных поверхностей, что позволяет окрашивать стены и потолки слоем до 500 мкм за один проход.
• Адгезия: Прочность сцепления с металлом > 8 МПа, с бетоном — выше прочности самого бетона на разрыв (когезионный отрыв).

Глава 5. Сравнительная матрица материалов

Для удобства выбора приводим сводную таблицу характеристик, основанную на данных технических карт и принципах ГОСТ 32016.
