Нормативная документация
Инъектирование трещин не регламентируется одним универсальным нормативным документом. В инженерной практике технология опирается на совокупность норм и руководств, определяющих допустимость трещин, условия эксплуатации и требования к ремонтным материалам:
- СП 63.13330 — требования к железобетонным конструкциям, допустимые ширины раскрытия трещин и критерии трещиностойкости, используемые при принятии решения о ремонте;
- СП 28.13330 — защита бетонных и железобетонных конструкций от коррозии, включая мероприятия по ограничению проникновения влаги и агрессивных сред;
- EN 1504-5 — инъекционные материалы для бетона; устанавливает классификацию инъекционных систем по функциональному назначению (заполнение, герметизация, структурное склеивание);
- ACI 224R — руководящий документ Американского института бетона, содержащий классификацию трещин и рекомендации по выбору методов ремонта.
Документ EN 1504-5 является наиболее логичной основой для инженерной классификации инъекционных систем, поскольку напрямую связывает тип инъекции с задачей ремонта, а не с коммерческим названием материала.
Сравнение инъекционных материалов по типу основы
| Параметр | Цементная (микроцемент/минеральная) | Эпоксидная | Полиуретановая | Акрилатная (акрилатный гель) |
|---|---|---|---|---|
| Основная задача | Заполнение пустот/каверн, восстановление массивности, частично — снижение водопроницаемости | Структурное склеивание статических трещин, восстановление монолитности | Герметизация, работа с влагой/протечками; эластичная «пробка» и/или вспенивание (по типу системы) | Герметизация, долговременный водоотсек, заполнение тонких каналов, «завеса» (curtain injection) |
| Тип трещин | Чаще средние/крупные, хорошо проходимые (ограниченно — тонкие) | Преимущественно статические (раскрытие стабилизировано) | Статические и умеренно динамические (за счёт эластичности), особенно при наличии воды | Статические и динамические (эластичный гель), часто при водонасыщении |
| Проникающая способность (тонкие раскрытия) | Ограниченная: зависит от зернистости/реологии; риск «фильтрации» (забивки) в узких трещинах | Высокая при низкой вязкости и сухом/контролируемом основании | Средняя–высокая: зависит от вязкости и наличия воды; возможна работа по мокрому основанию | Очень высокая: низкая вязкость до гелеобразования, хорошо проходит тонкие пути фильтрации |
| Адгезия/«склеивание» бетона | Средняя; как правило не даёт эффекта «склейки» уровня эпоксидных систем | Очень высокая; наиболее пригодна для восстановления монолитности | Ниже эпоксидной; задача обычно не в склейке, а в герметизации | Как правило не для «склейки»; основная функция — герметизация/водоотсек |
| Жёсткость/деформативность после отверждения | Жёсткая, близка к минеральной матрице | Жёсткая/высокомодульная (в большинстве систем) | От эластичной до жёстко-эластичной (зависит от рецептуры) | Эластичный гель (низкий модуль), «следует» за деформациями |
| Работа при наличии воды | Чувствительна: вымывание/разбавление, требования к подготовке и режиму нагнетания | Обычно требует сухого или контролируемо влажного основания (зависит от системы); протечки — критично | Наиболее «терпима» к воде; применяется для остановки активных протечек | Хорошо работает во влажной среде и при фильтрации воды (типовая область применения) |
| Реакция/особенности | Гидратация/схватывание; возможна усадка, чувствительность к водоцементному фактору | Полимеризация; важны пропорции, температура, жизнеспособность и качество смешения | Полимеризация; возможны вспенивающиеся системы (для остановки воды) и невспенивающиеся (для герметизации) | Гелеобразование с регулируемым временем; важно управление скоростью гелеобразования |
| Типичный результат | Заполнение объёма/пустот, частичное уменьшение водопроницаемости | «Склейка» трещины и восстановление сплошности при статике | Герметизация трещины; при протечках — быстрый водоотсек | Долговременная герметизация, водоотсечные завесы, заполнение тонких фильтрационных путей |
| Ограничения и типовые риски | Неэффективна на тонких/извилистых трещинах; риск «пробки» у входа, неполного заполнения; контроль результата сложен | Не для активных трещин и протечек без мер по стабилизации; риск неполного заполнения при неправильном давлении/вязкости | При неправильно выбранной системе возможны повторные протечки/усадка/разрушение «пробки»; вспенивание не решает структурные задачи | Требует дисциплины технологии (время геля, схема пакеров); обычно не используется как структурный ремонт несущих элементов |
| Когда выбирать (практическая логика) | Каверны, пустоты, проходимые дефекты, где важнее заполнение объёма, чем «склейка» | Несущие элементы со статическими трещинами, когда требуется восстановление монолитности | Подземные/влажные условия, протечки, деформационные/«живые» трещины (в пределах допуска) | Гидроизоляционные задачи, водоотсек/завесы, тонкие пути фильтрации, динамика и влажность |
Примечание: выбор основы инъекционного материала должен следовать задаче ремонта: (1) «склеить» и восстановить монолитность — чаще эпоксидные системы; (2) обеспечить герметичность при воде/динамике — чаще полиуретановые или акрилатные; (3) заполнить объёмные пустоты — минеральные (цементные) составы. Инъектирование не заменяет устранение причины трещинообразования (осадка, температурные деформации, коррозия арматуры).
Где метод оправдан, а где нет
Применять целесообразно
- при герметизации статических трещин;
- в подземных и заглублённых конструкциях;
- при локальных дефектах без системной потери несущей способности;
- как часть комплексного ремонта бетона.
Применять нецелесообразно
- при активных деформациях без компенсационных мероприятий;
- при коррозии арматуры без её вскрытия и обработки;
- как замену усиления конструкции;
- при отсутствии доступа для контроля заполнения.
Плюсы и ограничения технологии
Преимущества
- восстановление герметичности без демонтажа;
- локальное воздействие;
- возможность работы с труднодоступными зонами.
Ограничения
- чувствительность к влажности и температуре;
- невозможность контроля заполнения на 100%;
- зависимость результата от квалификации исполнителя;
- ограниченное влияние на несущую способность.
Требования к основанию и условиям
- прочность бетона — не ниже проектной;
- отсутствие рыхлых и разрушенных зон;
- контролируемая влажность (в зависимости от типа состава);
- температурный режим в пределах, допустимых для реакции материала.
Инъектирование по загрязнённым, запылённым или карбонизированным поверхностям приводит к потере адгезии независимо от состава.

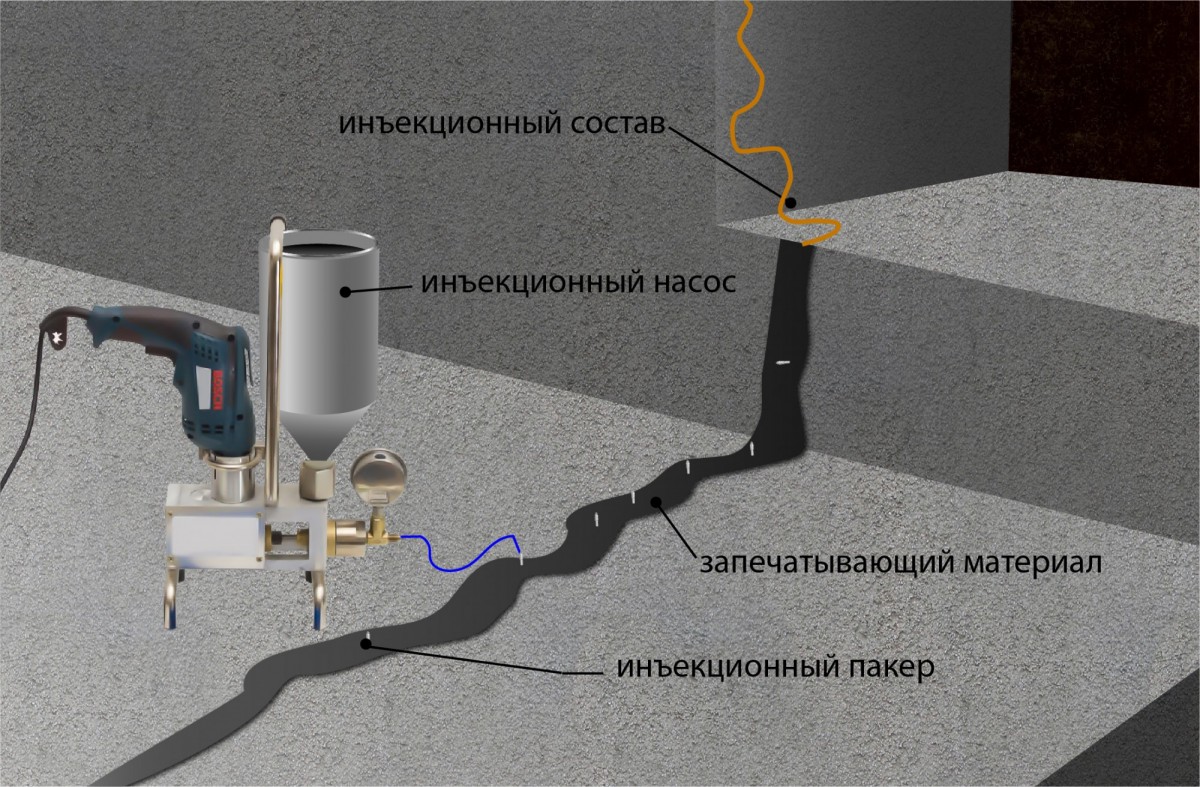

Технология инъектирования (общая схема)
- обследование и классификация трещины;
- герметизация поверхности трещины;
- установка инъекционных пакеров;
- нагнетание состава от нижних точек к верхним;
- контроль выхода материала;
- демонтаж пакеров и восстановление поверхности.
Критический момент — давление нагнетания. Избыточное давление приводит к расширению трещины и расслоению бетона.
Типовые ошибки и последствия
- Неправильный выбор состава — повторное раскрытие;
- Инъектирование активных трещин — выдавливание материала;
- Отсутствие диагностики — маскировка дефекта;
- Работа без контроля давления — внутренние повреждения бетона.
Сравнительная логика инъекционных систем
| Критерий | Жёсткие системы | Эластичные системы |
|---|---|---|
| Назначение | Статические трещины | Динамические трещины |
| Работа на деформацию | Ограниченная | Высокая |
| Восстановление прочности | Частичное | Не является задачей |
Практический вывод
Инъектирование трещин — инженерный инструмент с чёткими границами применимости. Метод оправдан при корректной диагностике, правильном выборе системы и понимании, что он устраняет следствие, а не причину повреждения.
В случаях активных деформаций, коррозионных процессов или системных дефектов инъектирование должно рассматриваться только как вспомогательный элемент более комплексного решения.
