Тема изоляции и герметизации в различных областях деятельности получила развитие в виде герметизирующих лент. Промышленность предлагает большую гамму продуктов различного назначения и типоразмеров, которые классифицируются по количеству клеевых слоев на: одно и двухсторонние и материалу несущего слоя на: резинобитумные, полимерные и комбинированные.

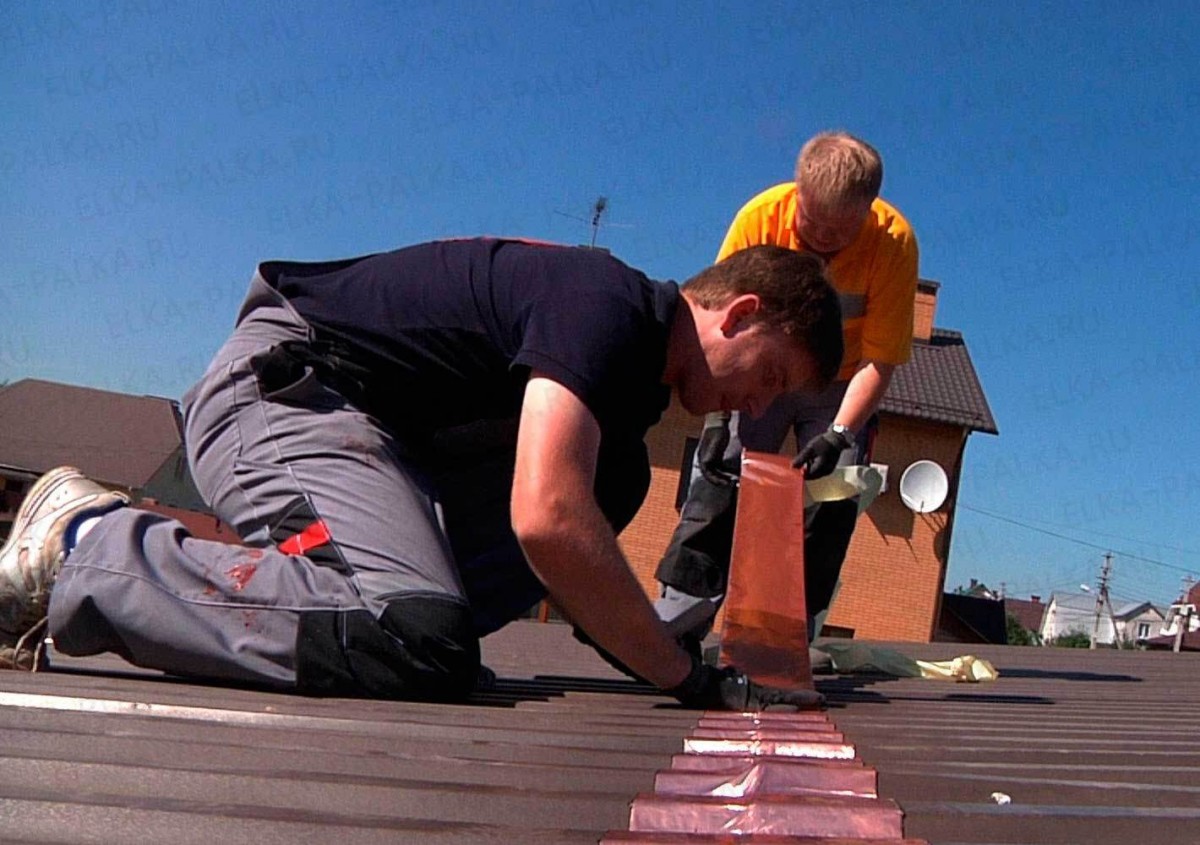

Самоклеящиеся одно и двухсторонние ленты (строительный скотч) применяется для:
- герметизация локальных по площади участков поверхности, переходов одной поверхности в другую или трещин;
- закрепление и герметизация твердых укрывных или защитных материалов, которые укладываются встык или внахлест;
- соединения, закрепления или ремонта мембран или пленок из паро, звуко и гидроизолирующих материалов без применения дополнительного крепежа;
- усиления манжет и резьбовых соединений пластиковых элементов сантехнических конструкций;

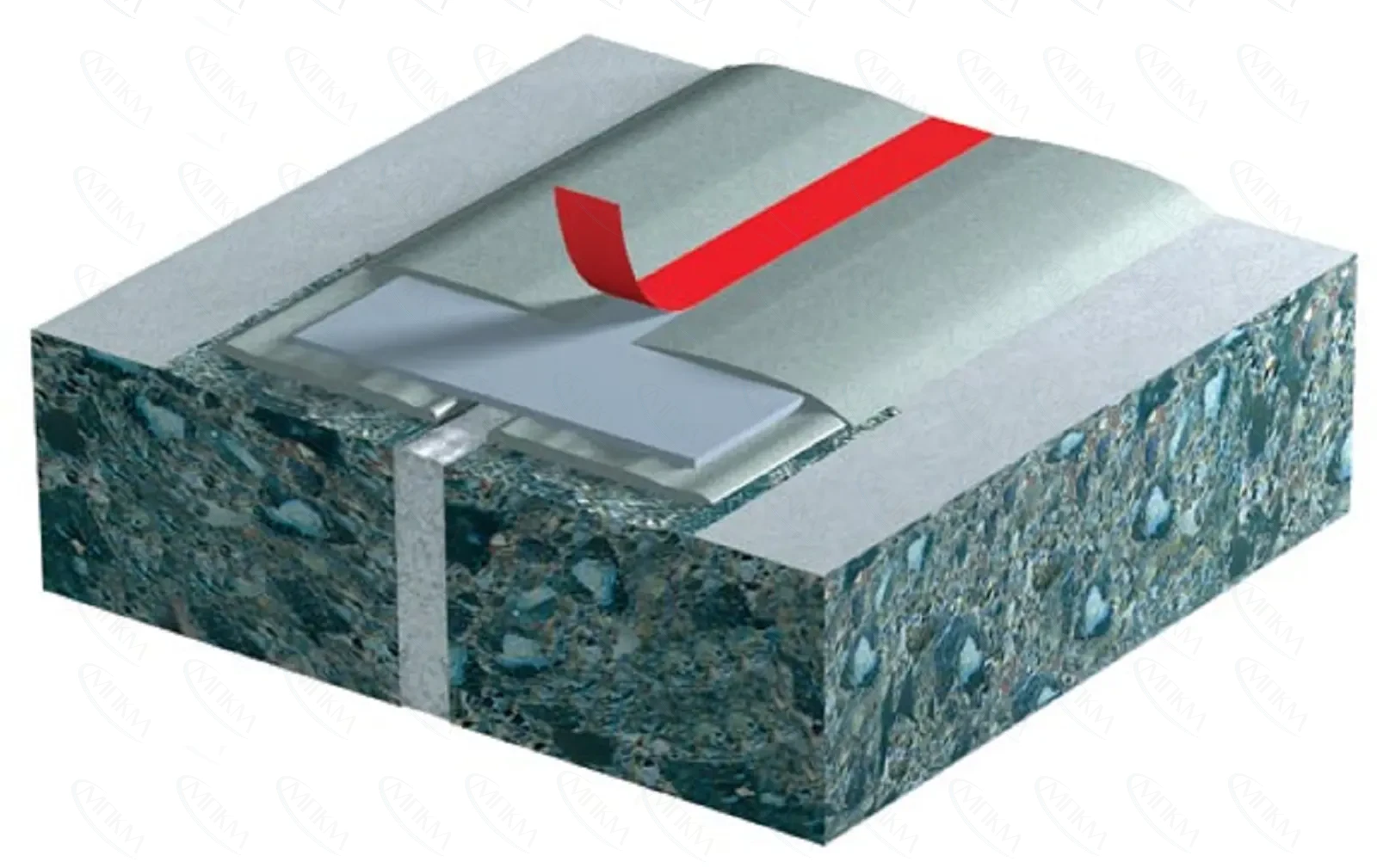

- дополнительной защиты гидроизоляционной шпонки на компенсационных и технологических швах монолитных железобетонных конструкций;
- аварийного ремонта трубопроводов или мест протечки емкостей низкого давления;
- гидроизоляции и закрепления влагоизолирующей мембраны в местах оголовков свай и в пространстве между лагами;
- герметизации стыков и дополнительного гашения вибрации вентиляционных коробов;
- бытовых нужд.
Область применения ленты с клеящим слоем ограничивает ее механическая прочность на отрыв. Но в большинстве случаев использование ленты позволяет решать задачи, не связанные с механическим воздействием на участок, на котором она закрепляется. Основное условие — поверхность, с которой контактирует клеящий слой, должна быть чистой и сухой. Замасленные поверхности следует обезжирить любым растворителем.
Герметизирующая лента состоит из трех основных слоев — несущего, клеевого и разделяющего. Разделяющий (защитный) слой толщиной до 0,1 мм предназначен предотвращения склеивания витков в бухте и изготавливается из полимеров, которые не создают с клеевым слоем прочного соединения (целлофан, полиэтилен).
Разновидности клеящего слоя
Наибольшее распространение получили клеевые слои на основе силикона и модифицированного битума. Клеевой слой обоих типов обладает хорошей адгезией и может применяться для конструкций из любых строительных материалов.
Клей на основе силикона применяется для тонких лент на полимерной или резиновой основе. Толщина слоя 0,1…0,3 мм.
Модифицированный битум — это сложное композитная смесь битума, бутилкаучука и стабилизирующих добавок. Толщина слоя 0,5…2,0 мм. При нормальной температуре обладает сравнительно низкой адгезией. Для увеличения прочности сцепления ленту следует прокатать с усилием жестким валиком и прогреть промышленным феном при температуре 80…95° С.
Поверхности, контактирующие с клеевым слоем, должны быть тщательно очищены и обеспылены. На пористые или шероховатые поверхности (кирпич, пеноблоки, штукатурка и т.п.) следует нанести грунтовку в зоне укладки ленты, что повысит качество ее сцепления с поверхностью. Слой краски или штукатурки с дефектами (отслоение, пузыри, сколы и т.п.) следует удалить до прочной поверхности и прогрунтовать.
Виды основы герметизирующих лент
В качестве основы применяются материалы, которые можно разделить на три основные группы.
Пленочные полимеры. Основные полимеры — полипропилен и сшитый полиэтилен. Полипропиленовая и полиэтиленовая пленки хорошо взаимодействуют с силиконовым и битумным клеевым составом. Пленочные полимеры для основы герметизирующих лент выпускаются толщиной 0,15…0,5 мм, что позволяет производить тонкие и прозрачные изделия с силиконовым клеящим слоем и или окрашенные с битумсодержащим клеем (напр., MasterSeal 935 в основе полипропилен или Sika Dilatec Type BE-300 — ПВХ).
Свариваемость термопластичной основы из полимеров отрывает возможность производить готовые изделия для герметизации перехода с пола на стену во внутренних или наружных углах (напр., PCI Pecitape 90 I или PCI Pecitape 90 A).
К достоинствам следует отнести низкую стоимость и возможность сваривать куски ленты внахлест. Ленты с полимерной основой выпускают: толщиной 0,5…2,0 мм и шириной 3…12 см. К недостаткам относится хладноломкость при температуре ниже -20° С. Монтаж следует проводить при плюсовых температурах в сухом помещении.

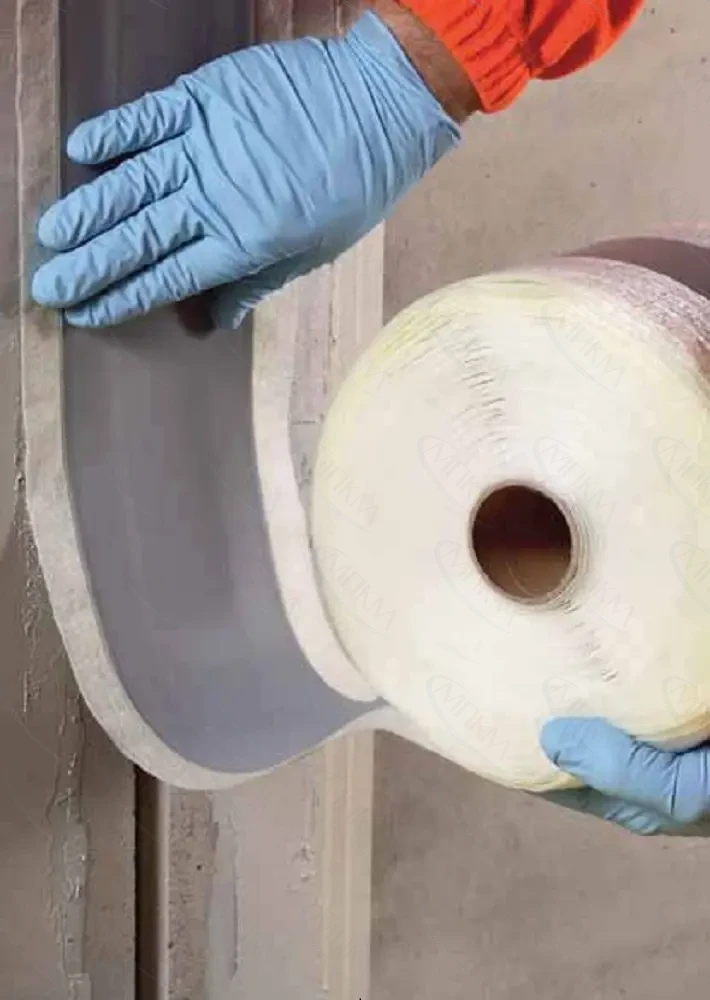

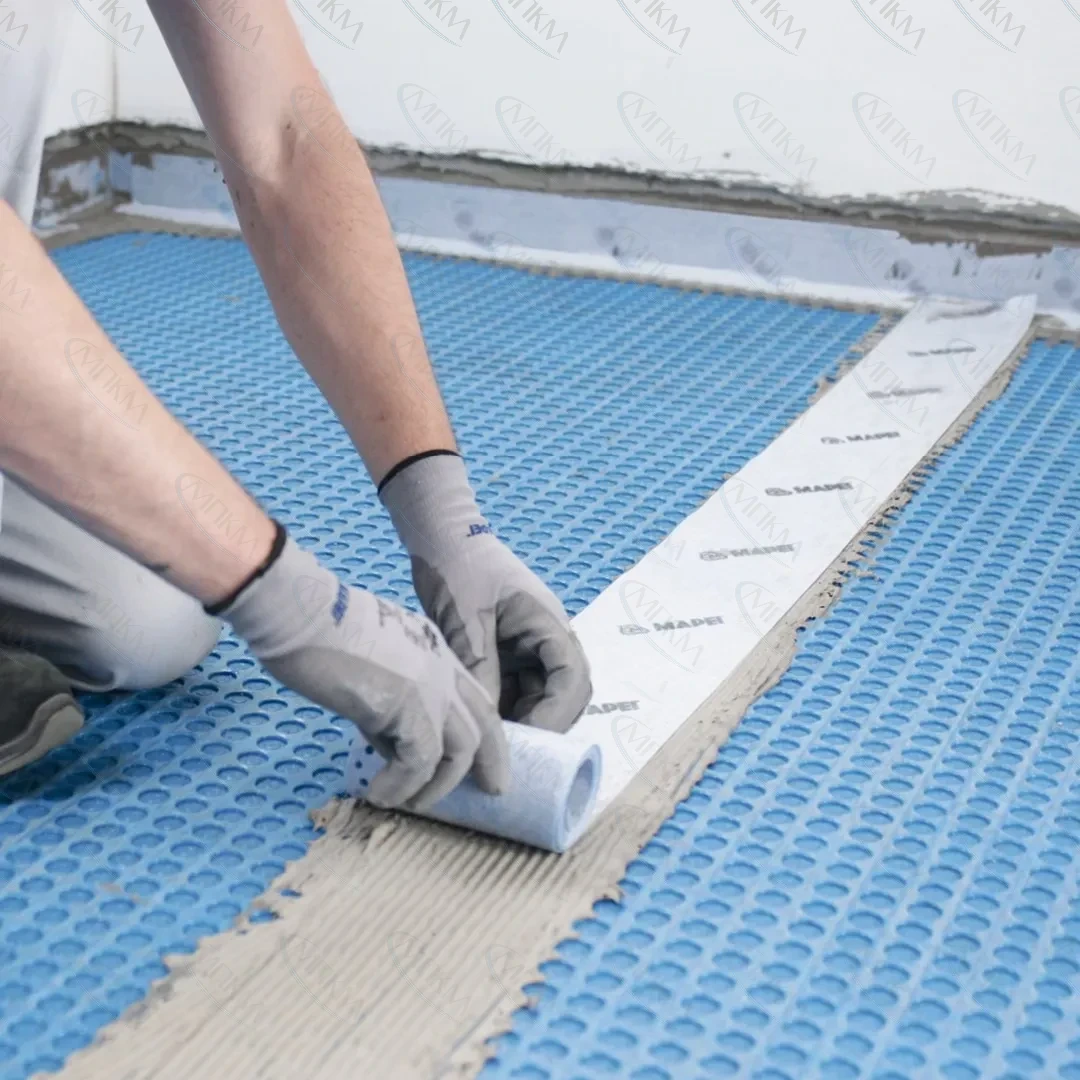

Тканные или нетканные синтетические волокна. Синтетические волокна являются армирующим элементом полотна ленты, что позволяет уменьшить расход герметизирующих материалов с сохранением и даже увеличением прочности на разрыв. Для производства основы этого типа используют волокна на основе полиэфиров (напр., MapeBand). Для получения самоклеящейся ленты полотно заливают термопластичным полимером, синтетическим каучуком или эластомером, формуют и наносят клеящий слой.

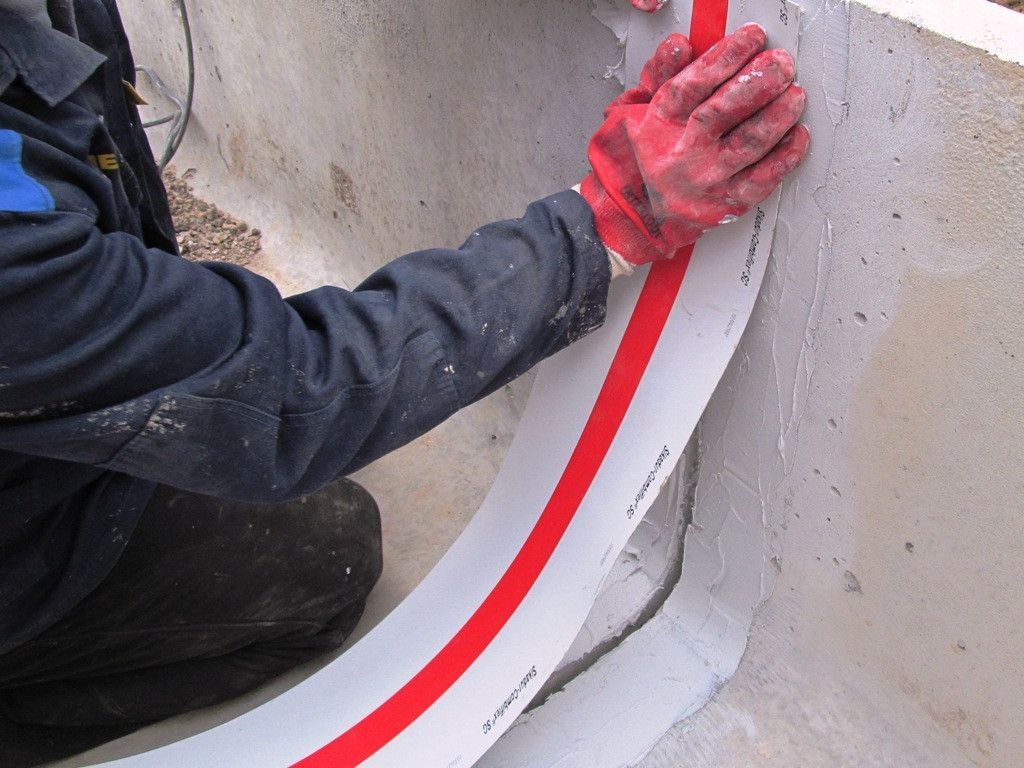

Не самоклеящиеся ленты необходимо пропитывать в ходе укладки клеящей битумсодержащей или полимерной смесью, сохраняющей эластичность и придающей полотну водоотталкивающие свойства. Пример комбинированной ленты — SikaSeal Tape-S, у которой посередине залит эластомер, а по краям оставлена ткань. При укладке на края шва и ткань наносят клеевой состав SikaTop®-Seal107, SikaTop® 109 ElastoCem или Sikadur® на эпоксидной основе, укладывают ленту и с силой прижимают ткань до выступания клея. После высыхания необходимо нанести второй слой толщиной 1…2 мм. Конструкция ленты и способ укладки гарантирует высокие гидроизоляционные свойства шва. Используемые материалы позволяют применять заделку после отверждения в условиях непосредственного контакта с питьевой водой.
Модифицированный каучук и эластомеры. Номенклатура синтетических каучуков достаточно обширна, что позволяет подобрать материал с заданными свойствами. Напр., каучук с полуоткрытой структурой (около 30% пор наружной поверхности сообщаются с атмосферным воздухом) позволяет пропитать его антисептиком или противогрибковым раствором. Основы из этих материалов с армированием синтетическими волокнами имеют самые высокие механические характеристики (прочность на разрыв более 2 МПа и относительное удлинение порядка 400% при температуре -25…90° С), стойкость к климатическому воздействию и экологичность.
Многослойные ленты
Для снижения себестоимости изолирующей ленты с применением модифицированного каучука или эластомеров применяют армирование тканым волокном или полиэтиленовой сеткой. Армирование полиэтиленовый сеткаой применяется для изделий с двухсторонним клеящим слоем на основе композитной смеси модифицированных каучука и битума, которая при нормальных условиях обладает низкими механическими характеристиками. Для повышения прочности ленты из этой смеси используют алюминиевую фольгу и получают одностороннюю ленту (напр., Sika MultiSeal).
Номенклатура отечественных и импортных герметизирующих лент очень обширна и допускает подбор замены без снижения качества изоляции. При выборе другой изолирующей системы следует тщательно изучить инструкцию по применению, чтобы избежать фатальных ошибок.
